《机电传动控制》课程设计任务书以及要求

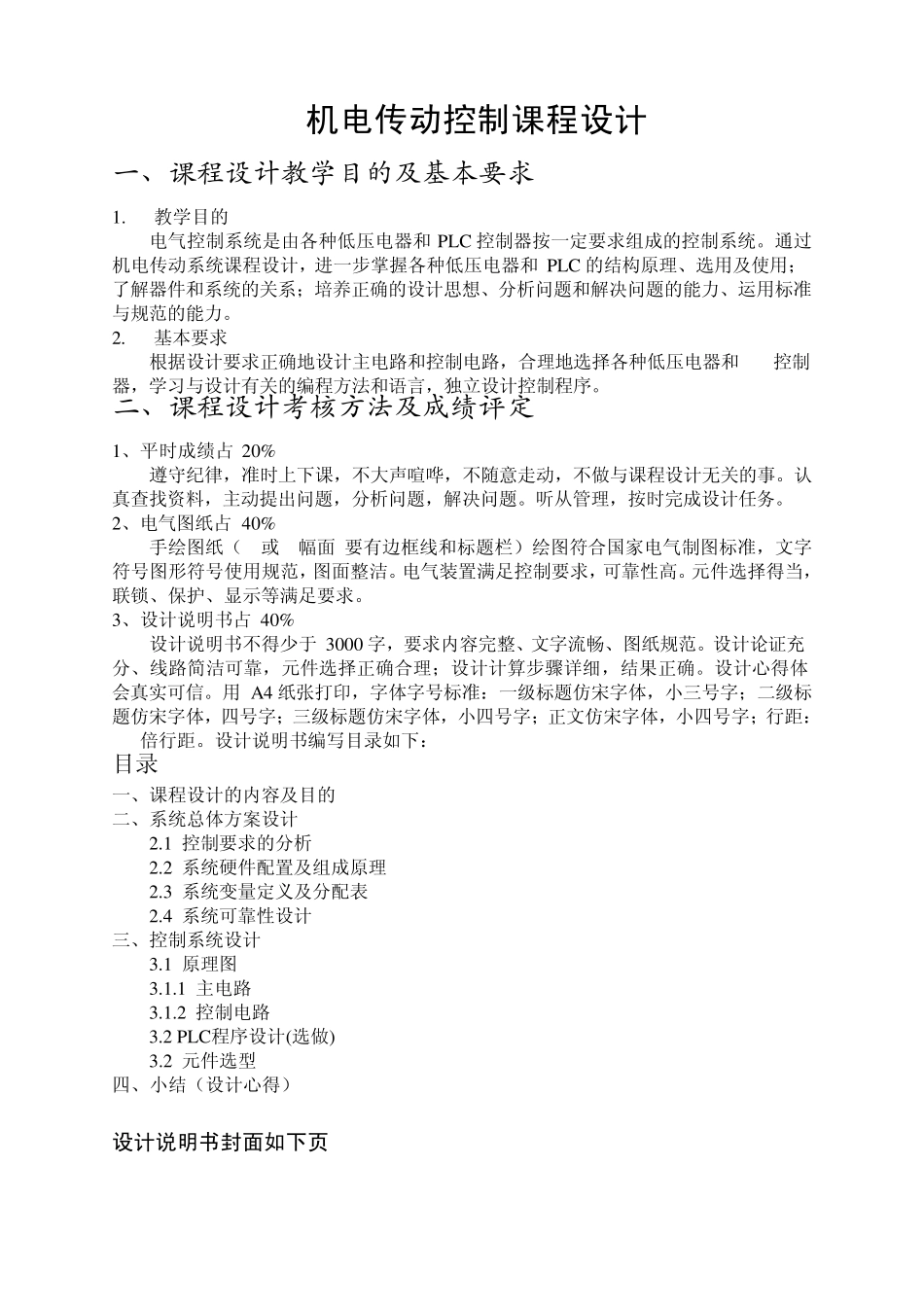

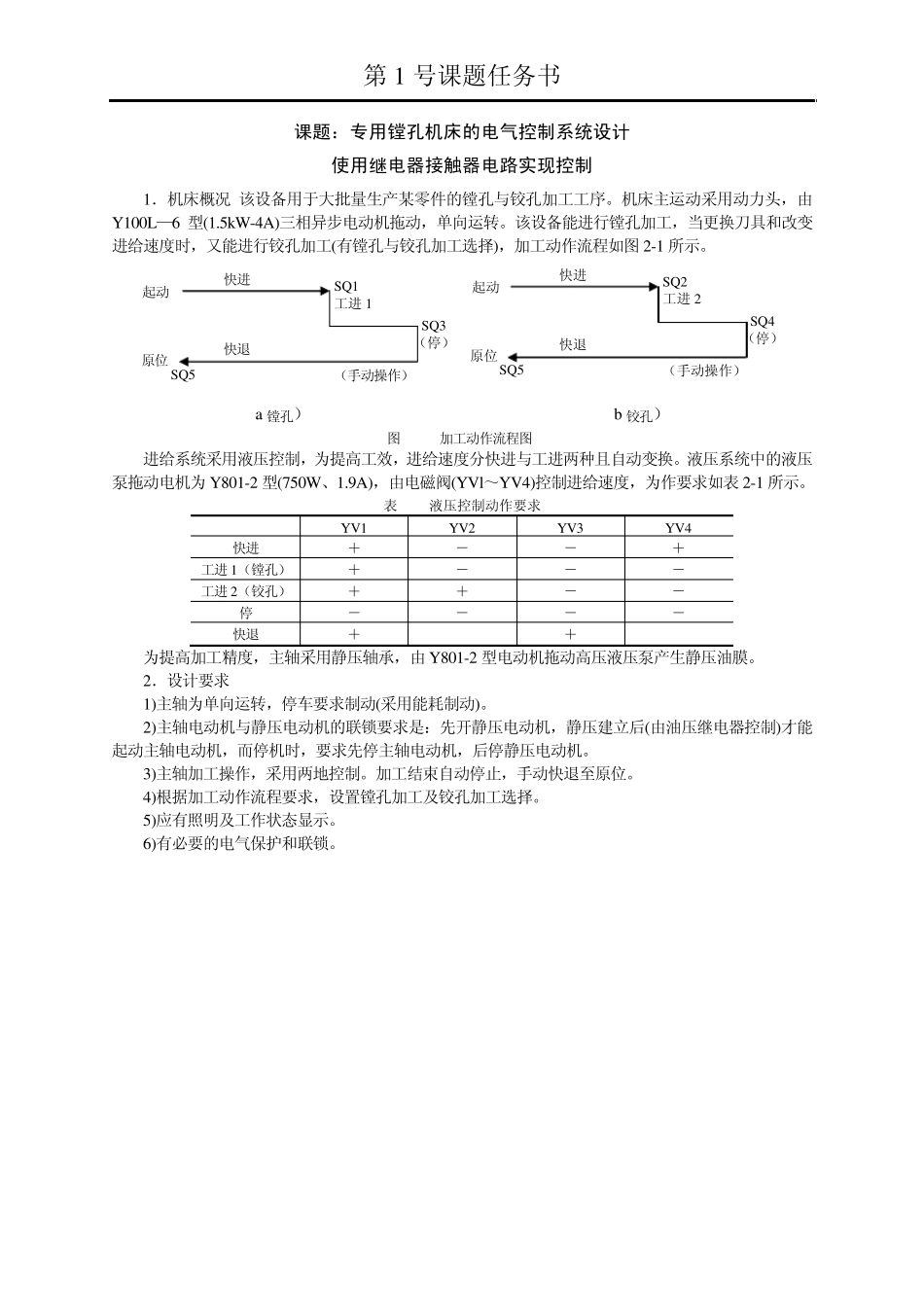

机电传动控制课程设计 一、课程设计教学目的及基本要求 1. 教学目的 电气控制系统是由各种低压电器和PLC 控制器按一定要求组成的控制系统。通过机电传动系统课程设计，进一步掌握各种低压电器和PLC 的结构原理、选用及使用；了解器件和系统的关系；培养正确的设计思想、分析问题和解决问题的能力、运用标准与规范的能力。 2. 基本要求 根据设计要求正确地设计主电路和控制电路，合理地选择各种低压电器和PLC控制器，学习与设计有关的编程方法和语言，独立设计控制程序。 二、课程设计考核方法及成绩评定 1、平时成绩占 20% 遵守纪律，准时上下课，不大声喧哗，不随意走动，不做与课程设计无关的事。认真查找资料，主动提出问题，分析问题，解决问题。听从管理，按时完成设计任务。 2、电气图纸占 40% 手绘图纸（A3或A4幅面,要有边框线和标题栏）绘图符合国家电气制图标准，文字符号图形符号使用规范，图面整洁。电气装置满足控制要求，可靠性高。元件选择得当，联锁、保护、显示等满足要求。 3、设计说明书占 40% 设计说明书不得少于 3000 字，要求内容完整、文字流畅、图纸规范。设计论证充分、线路简洁可靠，元件选择正确合理；设计计算步骤详细，结果正确。设计心得体会真实可信。用 A4 纸张打印，字体字号标准：一级标题仿宋字体，小三号字；二级标题仿宋字体，四号字；三级标题仿宋字体，小四号字；正文仿宋字体，小四号字；行距：1.5倍行距。设计说明书编写目录如下： 目录 一、课程设计的内容及目的 二、系统总体方案设计 2.1 控制要求的分析 2.2 系统硬件配置及组成原理 2.3 系统变量定义及分配表 2.4 系统可靠性设计 三、控制系统设计 3.1 原理图 3.1.1 主电路 3.1.2 控制电路 3.2 PLC程序设计(选做) 3.2 元件选型 四、小结（设计心得） 设计说明书封面如下页 《机电传动控制》 课程设计说明书 院系班级 姓 名 学 号 指导老师 第1 号课题任务书 课题：专用镗孔机床的电气控制系统设计 (使用继电器接触器电路实现控制) 1．机床概况 该设备用于大批量生产某零件的镗孔与铰孔加工工序。机床主运动采用动力头，由Y100L—6 型(1.5kW-4A)三相异步电动机拖动，单向运转。该设备能进行镗孔加工，当更换刀具和改变进给速度时，又能进行铰孔加工(有镗孔与铰孔加工选择)，加工动作流程如图 2-1 所示。 a 镗孔） b 铰孔） 图 2-1 加工动作流程图 进给系统采用液压控制，为提...
