《模拟电子技术》复习题10套及答案

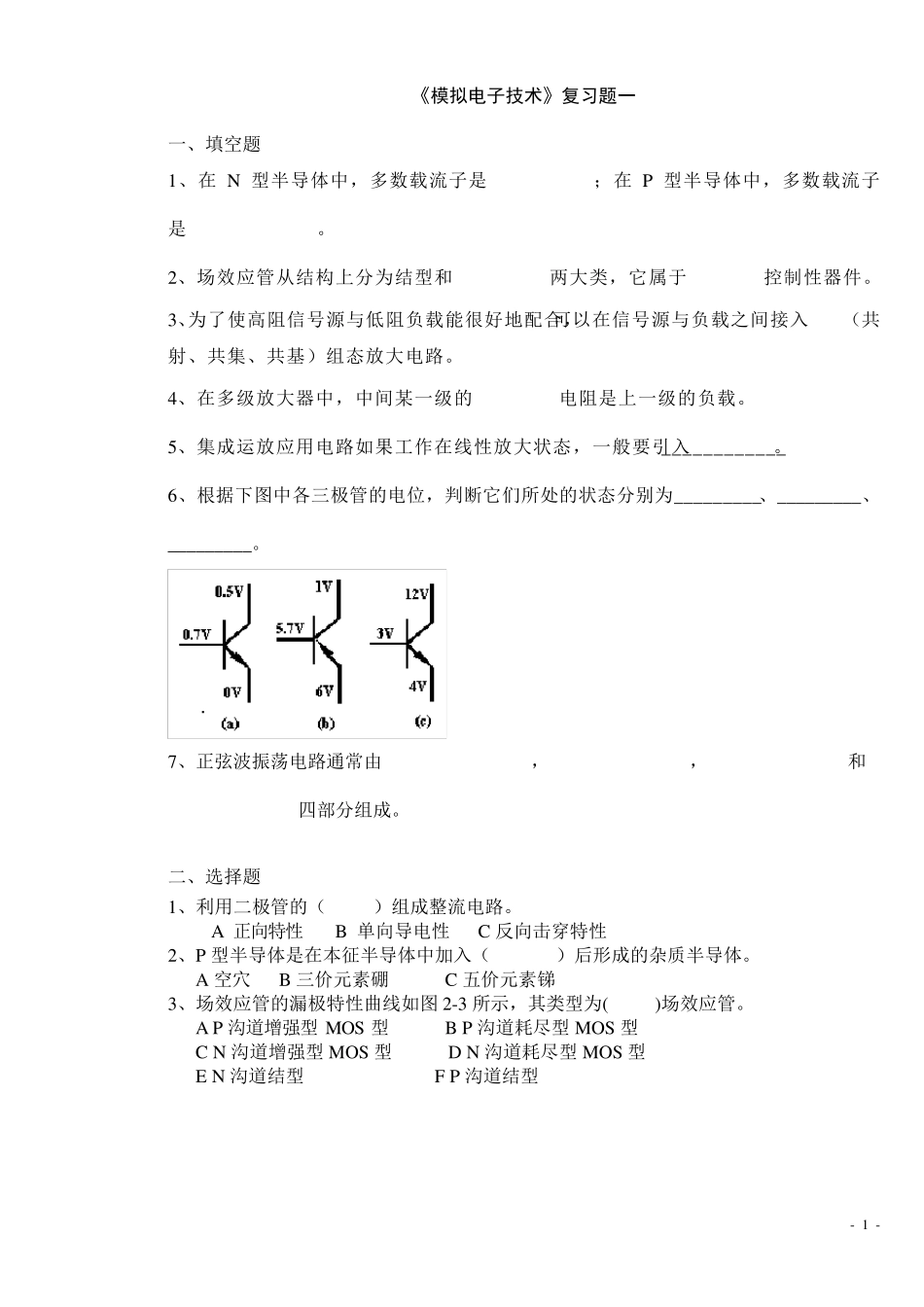

《模拟电子技术》复习题10套及答案_第1页
1/70

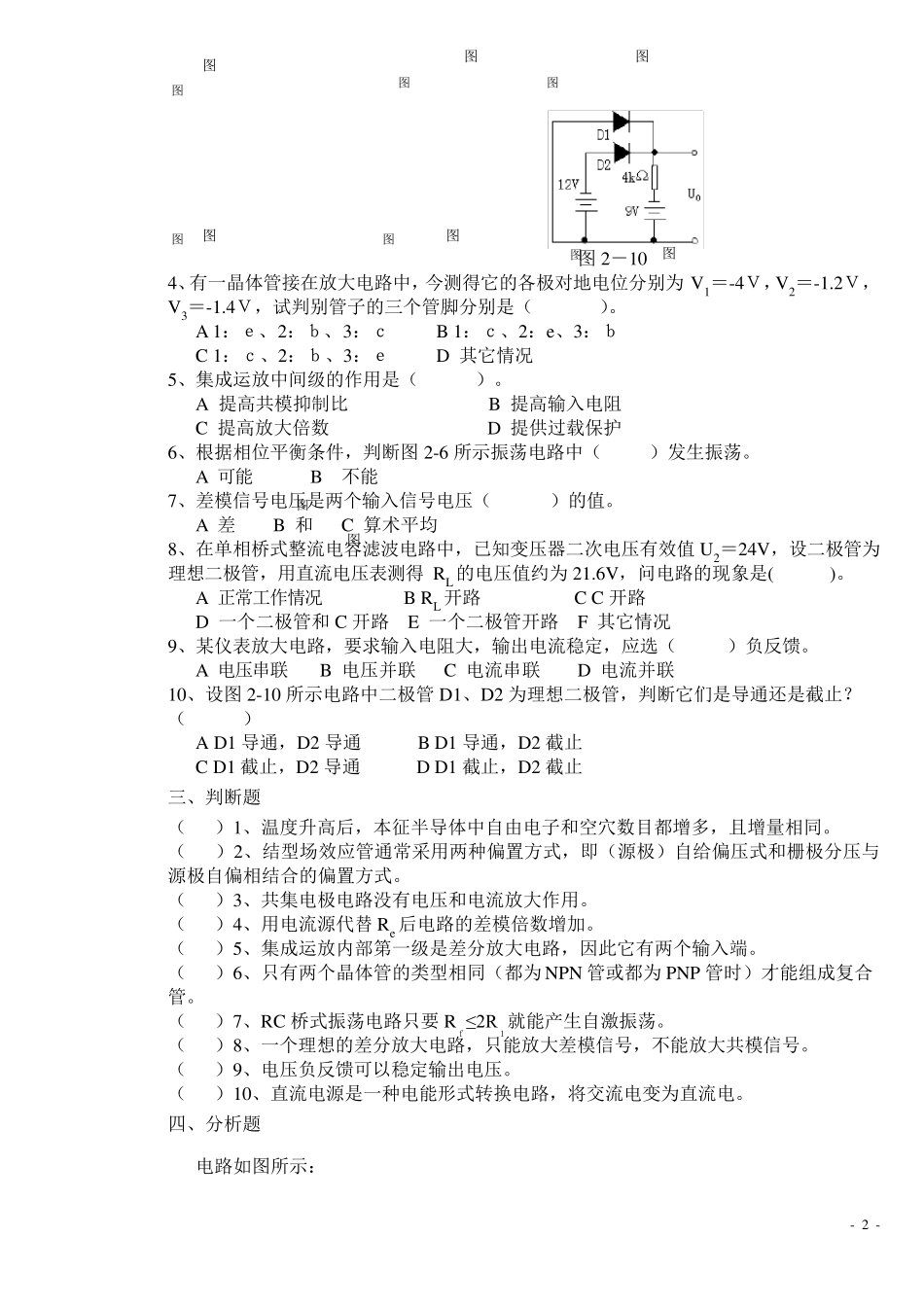

《模拟电子技术》复习题10套及答案_第2页
2/70

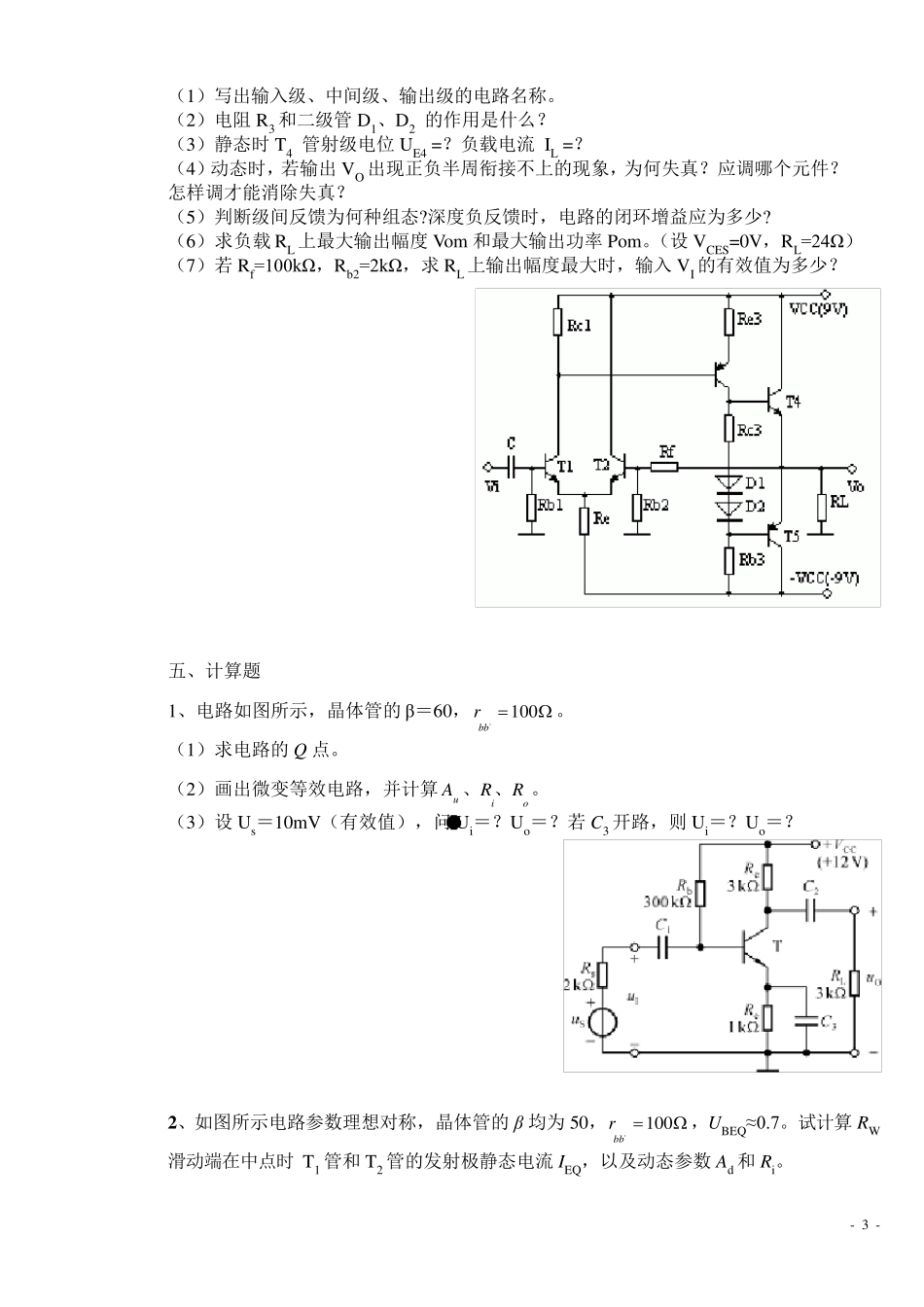

《模拟电子技术》复习题10套及答案_第3页
3/70
- 1 - 《模拟电子技术》复习题一 一、填空题 1、在 N 型半导体中,多数载流子是 ;在 P 型半导体中,多数载流子是 。 2、场效应管从结构上分为结型和 两大类,它属于 控制性器件。 3、为了使高阻信号源与低阻负载能很好地配合,可以在信号源与负载之间接入 (共射、共集、共基)组态放大电路。 4、在多级放大器中,中间某一级的 电阻是上一级的负载。 5、集成运放应用电路如果工作在线性放大状态,一般要引入____________。 6、根据下图中各三极管的电位,判断它们所处的状态分别为_________、_________、_________。 7、正弦波振荡电路通常由 , , 和 四部分组成。 二、选择题 1、利用二极管的( )组成整流电路。 A 正向特性 B 单向导电性 C 反向击穿特性 2、P 型半导体是在本征半导体中加入( )后形成的杂质半导体。 A 空穴 B 三价元素硼 C 五价元素锑 3、场效应管的漏极特性曲线如图 2-3 所示,其类型为( )场效应管。 A P 沟道增强型 MOS 型 B P 沟道耗尽型 MOS 型 C N 沟道增强型 MOS 型 D N 沟道耗尽型 MOS 型 E N 沟道结型 F P 沟道结型 - 2 - 图2-10 4、有一晶体管接在放大电路中,今测得它的各极对地电位分别为 V1=-4V,V2=-1.2V,V3=-1.4V,试判别管子的三个管脚分别是( )。 A 1:e、2:b、3:c B 1:c、2:e、3:b C 1:c、2:b、3:e D 其它情况 5、集成运放中间级的作用是( )。 A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件,判断图2-6 所示振荡电路中( )发生振荡。 A 可能 B 不能 7、差模信号电压是两个输入信号电压( )的值。 A 差 B 和 C 算术平均 8、在单相桥式整流电容滤波电路中,已知变压器二次电压有效值 U2=24V,设二极管为理想二极管,用直流电压表测得 RL 的电压值约为 21.6V,问电路的现象是( )。 A 正常工作情况 B RL 开路 C C 开路 D 一个二极管和 C 开路 E 一个二极管开路 F 其它情况 9、某仪表放大电路,要求输入电阻大,输出电流稳定,应选( )负反馈。 A 电压串联 B 电压并联 C 电流串联 D 电流并联 10、设图2-10 所示电路中二极管 D1、D2 为理想二极管,判断它们是导通还是截止?( ) A D1 导通,D2 导通 B D1 导通,D2 截止 C D1 截止,D2 导通 D D1 截止,D2 截...
