《模拟电子技术》复习题题库10套及答案

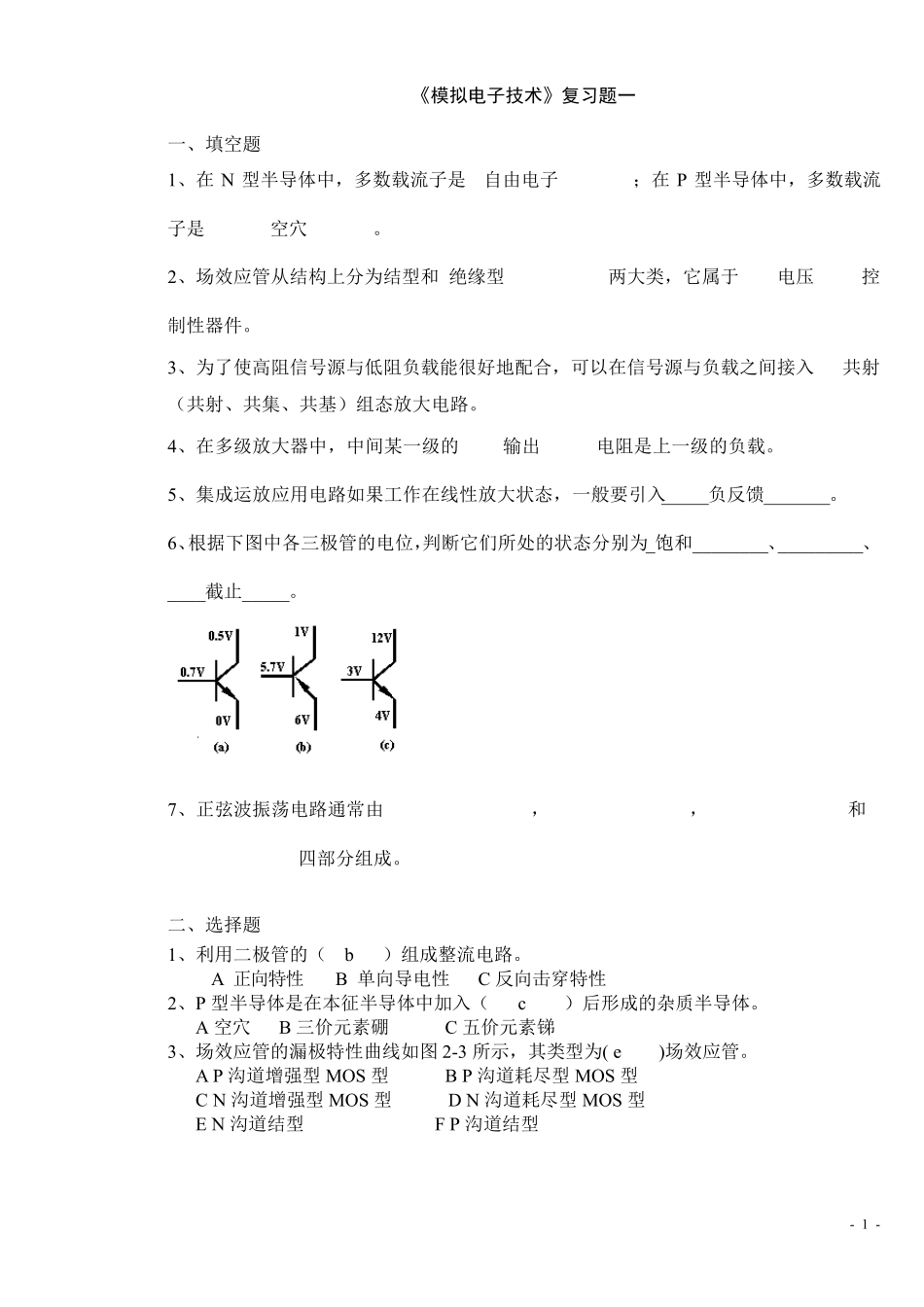

- 1 - 《模拟电子技术》复习题一一、填空题1、在 N 型半导体中，多数载流子是 自由电子 ；在 P 型半导体中，多数载流子是空穴。2、场效应管从结构上分为结型和 绝缘型两大类，它属于电压控制性器件。3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入 共射 （共射、共集、共基）组态放大电路。4、在多级放大器中，中间某一级的 输出 电阻是上一级的负载。 5、集成运放应用电路如果工作在线性放大状态，一般要引入_____负反馈_______。 6、根据下图中各三极管的电位，判断它们所处的状态分别为_饱和________、_________、____截止_____。 7、正弦波振荡电路通常由，，和四部分组成。二、选择题1、利用二极管的（ b ）组成整流电路。 A 正向特性 B 单向导电性 C 反向击穿特性 2、P 型半导体是在本征半导体中加入（ c ）后形成的杂质半导体。A 空穴 B 三价元素硼 C 五价元素锑 3、场效应管的漏极特性曲线如图 2-3 所示，其类型为( e )场效应管。 A P 沟道增强型 MOS 型 B P 沟道耗尽型 MOS 型 C N 沟道增强型 MOS 型 D N 沟道耗尽型 MOS 型 E N 沟道结型F P 沟道结型 - 2 - 图 2－ 10 4、 有 一 晶 体 管 接 在 放 大 电 路 中 ，今 测 得 它 的 各 极 对 地 电 位 分 别 为 V1＝ -4Ｖ ， V2＝ -1.2Ｖ ，V3＝ -1.4Ｖ ， 试 判 别 管 子 的 三 个 管 脚 分 别 是 （ b ）。 A 1： ｅ 、 2： ｂ 、 3： ｃ B 1： ｃ 、 2： e、 3： ｂ C 1： ｃ 、 2： ｂ 、 3： ｅ D 其 它 情 况 5、 集 成 运 放 中 间 级 的 作 用 是 （ c ） 。 A 提 高 共 模 抑 制 比 B 提 高 输 入 电 阻 C 提 高 放 大 倍 数 D 提 供 过 载 保 护 6、 根 据 相 位 平 衡 条 件 ， 判 断 图 2-6 所 示 振 荡 电 路 中 （ ） 发 生 振 荡 。 A 可 能 B 不 能 7、 差 模 信 号 电 压 是 两 个 输 入 信 号 电 压 （ a ） 的 值 。 A 差 B 和 C 算 术 平 均 8、 在 单 相 桥 式 整 流 电 容 滤 波 电 路 中 ， 已 知 变 压 器 二 次 电 压 有 效 值 U2＝ 24V， 设 二 极 管 为理 想 二 极 管 ， 用 直 流 电 压 表 测 得RL ...
