悬挑扣件式钢管脚手架施工方案

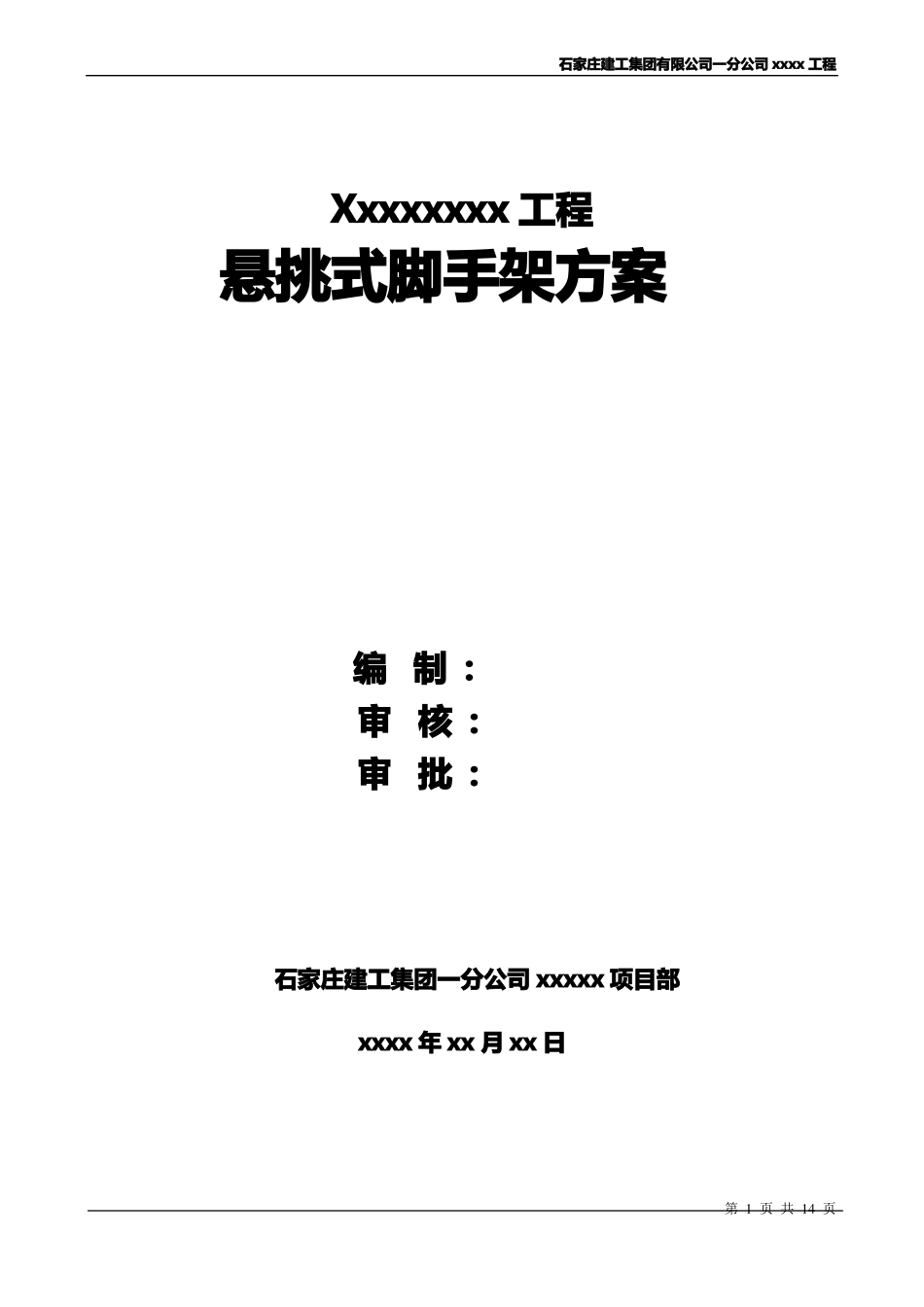

石家庄建工集团有限公司一分公司 xxxx 工程Xxxxxxxx 工程悬挑式脚手架方案编 制：审 核：石家庄建工集团一分公司 xxxxx 项目部xxxx 年 xx 月 xx 日审 批：第 1 页 共 14 页石家庄建工集团有限公司一分公司 xxxx 工程一、编制依据：1、《建筑施工高处作业安全规范》（JGJ80－91）2、《建筑施工安全检查标准》（JGJ59－99）3、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130－2001）4、《碳素结构钢》（GB/T700）5、《钢管脚手架扣件》（GB15831－1995）6、《密目式安全网》（GB16909－97）7、《建筑安装工人安全技术操作规程》二、工程概况：1．地质概况2．基础概况3．建筑概况4．结构概况5．脚手架结构形式本工程的外脚手架采用悬挑扣件式双排钢管脚手架，于二层设置挑梁。里脚手架采用满堂架子。三、脚手架构配件的质量标准：1、钢管：钢管一般采用外径 48mm、壁厚 3.5mm 的 3 号钢焊接钢管，其化学成分与机械性能应符合国家标准《碳素结构钢》（GB/T700）的要求。立杆、纵向水平杆（大横杆）的钢管长度一般为 4～6 米，横向水平杆（小横杆）一般为 1.9～2.3 米。钢管应涂防锈漆。2、扣件：扣件应符合《钢管脚手架扣件》（GB15831-1995）的规定。扣件不能有裂纹、气孔、疏松、砂眼等铸造缺陷。扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离要小于 5mm。3、脚手板：采用松木脚手板，板厚 50mm，板长 3～6 米，宽不小于 150mm。四、脚手架的用途及极限荷载值：脚手架的用途分砌筑脚手架、装修脚手架和防护用脚手架，其外围满挂密目网封闭。脚手架的荷载：结构架为 3KN/m2，装修架为 2KN/m2。脚手架的设计计算见本施工方案第十八条。五、脚手架平面布置：双排外脚手架立杆横距 b＝1.20m，立杆纵距 l＝1.50m，内立杆距建筑物外墙皮距离 b＝0.2m，脚手架步距 h＝1.80m，铺设脚手板层数四层，进行结构施工层数一层，装修施工可同时进行两层，石家庄地区基本风压 W0＝0.35KN/m2。第 2 页 共 14 页石家庄建工集团有限公司一分公司 xxxx 工程由于本工程±0.000 以下土方不能及时进行回填，故采用挑脚手架，用钢管作为挑梁，于二层设置。脚手架与建筑主体结构连接点的布置，其竖向间距 H1＝3h，水平距离 L1＝3l（三步三跨设置）。外脚手架平面布置图（见附图）。里脚手架采用满堂脚手架，满堂架子同样要设置一定数量的剪刀撑或斜杆，构造参数见下表：施工满堂架的构造参数用途装...
