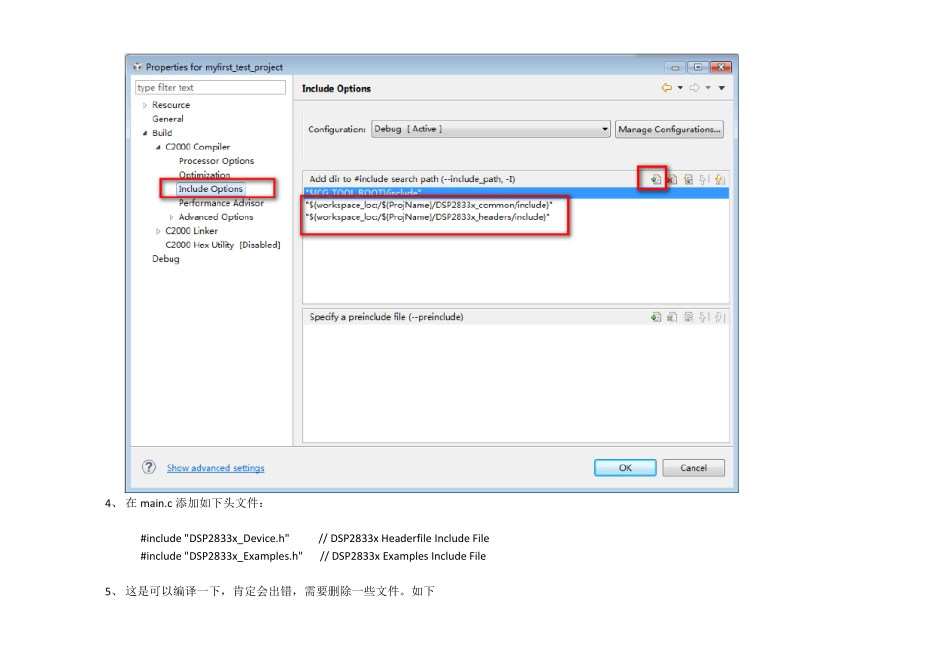

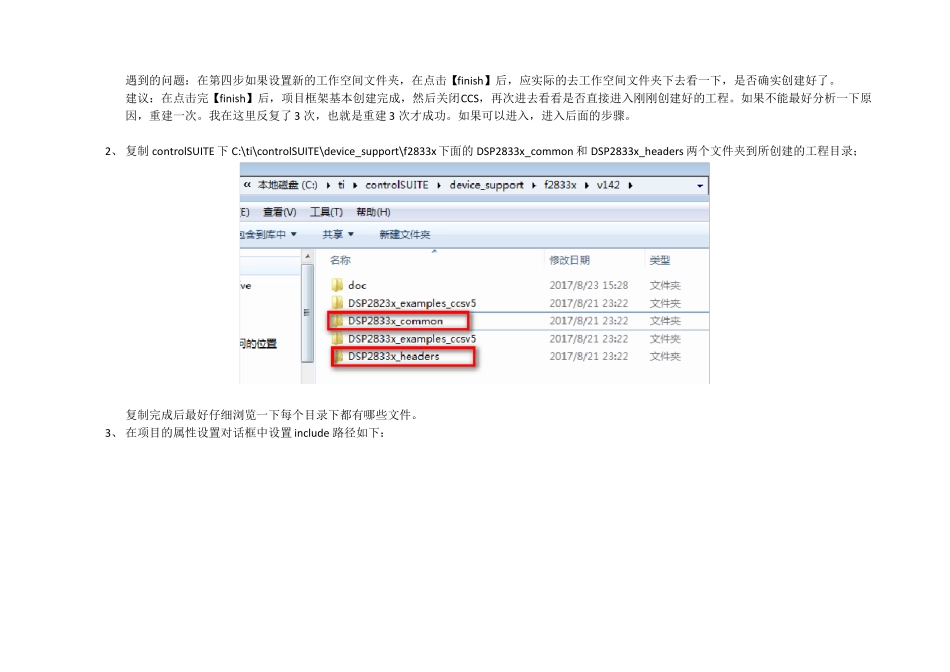

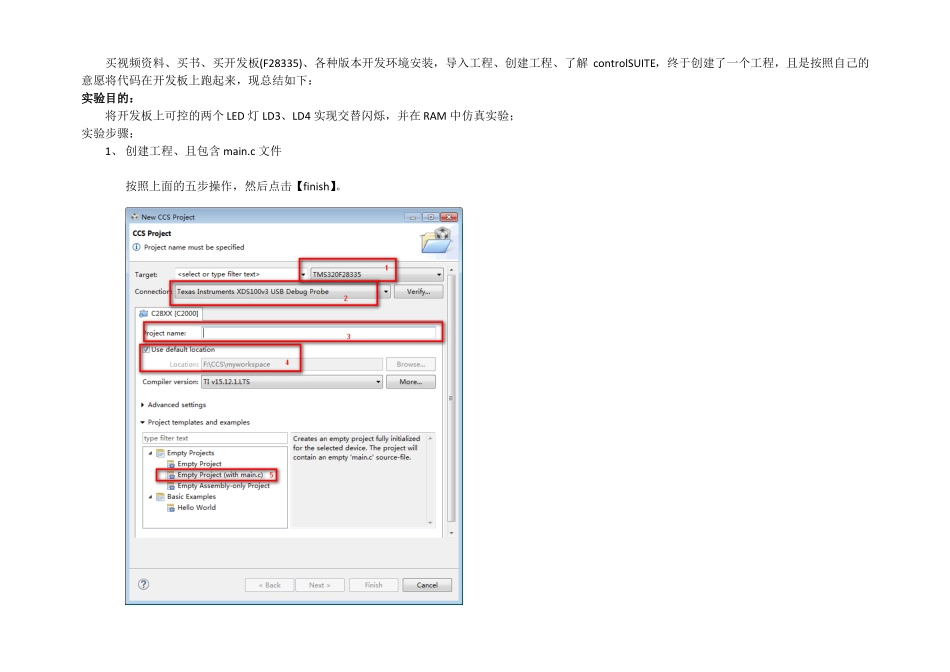

买视频资料、买书、买开发板(F28335)、各种版本开发环境安装，导入工程、创建工程、了解 controlSUITE，终于创建了一个工程，且是按照自己的意愿将代码在开发板上跑起来，现总结如下：实验目的：将开发板上可控的两个 LED 灯 LD3、LD4 实现交替闪烁，并在 RAM 中仿真实验；实验步骤：1、 创建工程、且包含 main.c 文件按照上面的五步操作，然后点击【finish】。遇到的问题：在第四步如果设置新的工作空间文件夹，在点击【finish】后，应实际的去工作空间文件夹下去看一下，是否确实创建好了。建议：在点击完【finish】后，项目框架基本创建完成，然后关闭CCS，再次进去看看是否直接进入刚刚创建好的工程。如果不能最好分析一下原因，重建一次。我在这里反复了 3 次，也就是重建 3 次才成功。如果可以进入，进入后面的步骤。2、 复制 controlSUITE 下 C:\ti\controlSUITE\device_support\f2833x下面的 DSP2833x_common 和 DSP2833x_headers 两个文件夹到所创建的工程目录；复制完成后最好仔细浏览一下每个目录下都有哪些文件。3、 在项目的属性设置对话框中设置 include 路径如下：4、 在 main.c 添加如下头文件：#include "DSP2833x_Device.h"// DSP2833x Headerfile Include File#include "DSP2833x_Examples.h"// DSP2833x Examples Include File5、 这是可以编译一下，肯定会出错，需要删除一些文件。如下以上红圈内的文件全部删除6、 然后再编译一下，看看有什么问题就自己处理吧，呵呵。。。。。7、 现在已经有了基本的函数库、头文件，剩下就是实现LED 灯的控制了。代码如下：#include"DSP2833x_Device.h"// DSP2833x Headerfile Include File#include"DSP2833x_Examples.h"// DSP2833x Examples Include File#define LD3_ON()GpioDataRegs.GPACLEAR.bit.GPIO0 = 1#define LD3_OFF() GpioDataRegs.GPASET.bit.GPIO0#define LD4_ON()GpioDataRegs.GPBCLEAR.bit.GPIO34 = 1#define LD4_OFF() GpioDataRegs.GPBSET.bit.GPIO34/* * main.c */intmain(void) {EALLOW;//这里是DSP对寄存器的安全访问控制成对出现//引脚工作在IO模式GpioCtrlRegs.GPAMUX1.bit.GPIO0 = 0;// 0 gpio modeGpioCtrlRegs.GPBMUX1.bit.GPIO34 = 0;// 0 gpio mode//IO引脚方向设置GpioCtrlRegs.GPADIR.bit.GPIO0 = 1;//1 output 0 inputGpioCtrlRegs.GPBDIR.bit.GPIO34 = 1;//1 output 0 input//IO引脚上下拉设置GpioCtrlRegs.GPAPUD.bit.GPIO0 = 0;//1 enable pullup 0 disable pullupInitPieCtrl();InitPieVectTable();InitGpio();InitSysCtrl();DINT;IER = 0x0000;IFR = 0x0000; = 1= 1}GpioCtrlRegs.GPBPUD.bit.GPIO34 = 0;//1 enable pullup 0 disable pullupEDIS;//这里是DSP对寄存器的安全访问控制while (1){}EALLOW;LD3_ON();LD4_OFF();EDIS;//delay functionEALLOW;LD3_OFF();LD4_ON();EDIS;//delay function
