手工锡焊技术实训课题

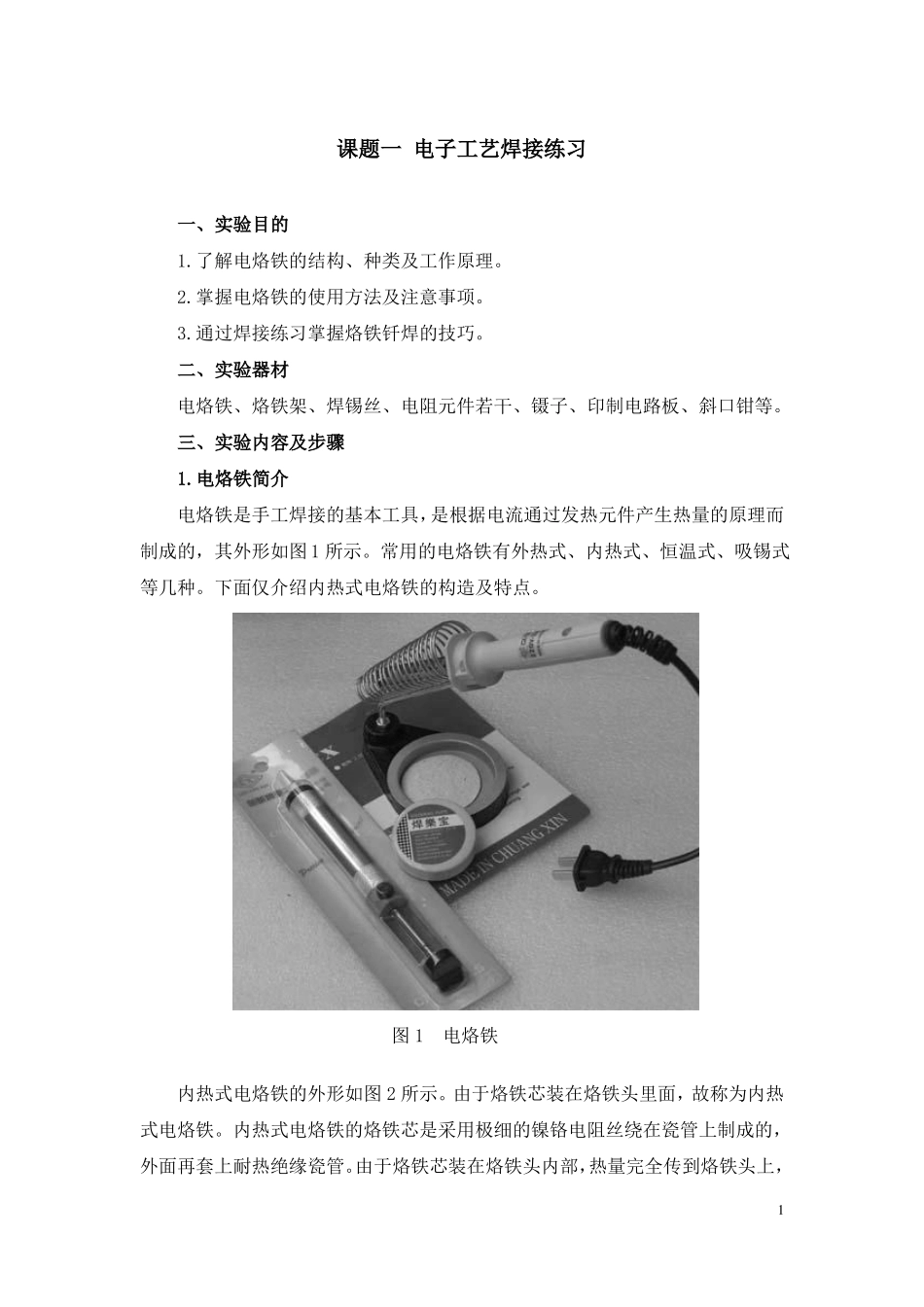

手工锡焊技术实训课题_第1页
1/10

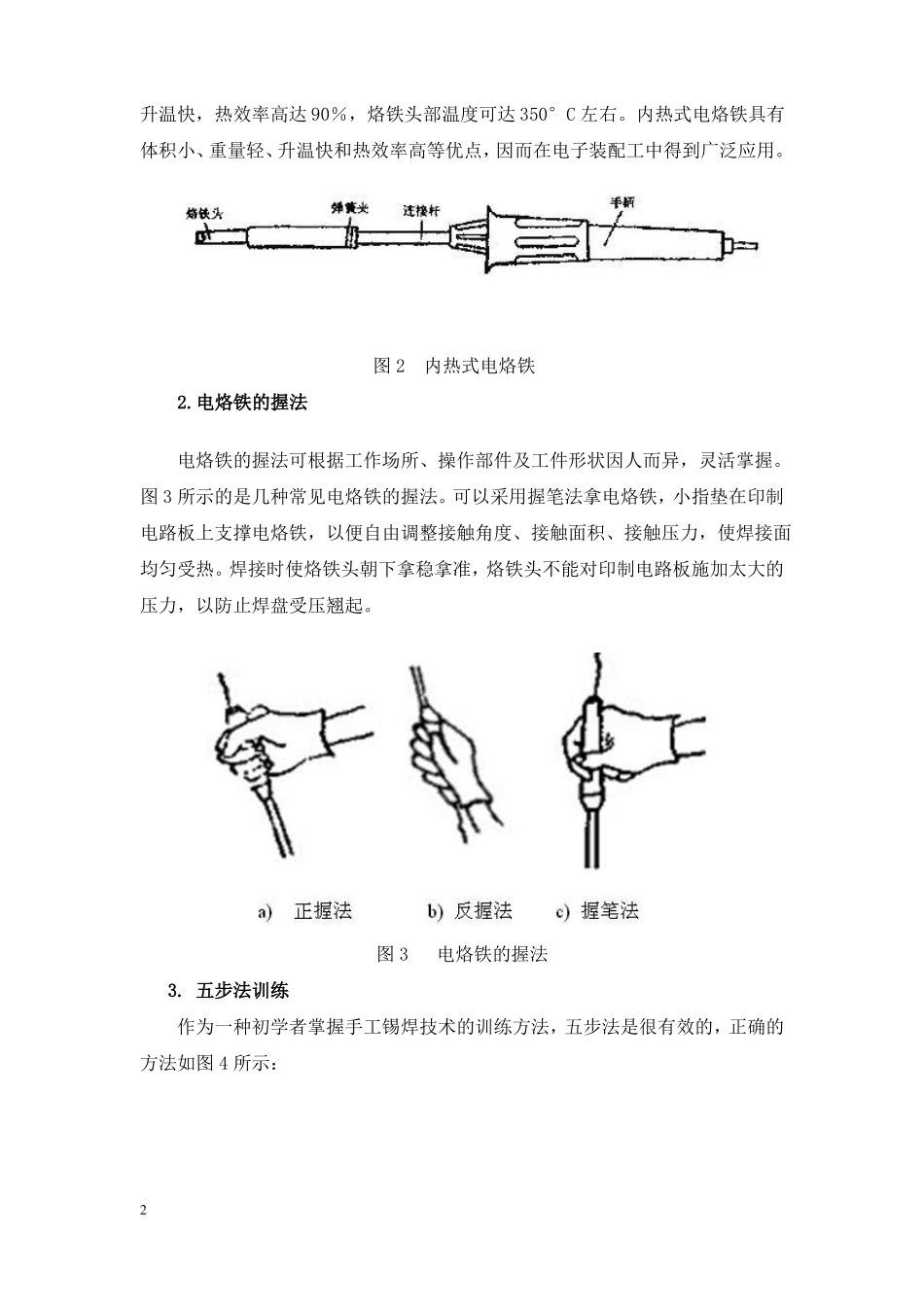

手工锡焊技术实训课题_第2页
2/10
手工锡焊技术实训课题_第3页
3/10
课题一 电子工艺焊接练习一、实验目的1.了解电烙铁的结构、种类及工作原理。2.掌握电烙铁的使用方法及注意事项。3.通过焊接练习掌握烙铁钎焊的技巧。二、实验器材电烙铁、烙铁架、焊锡丝、电阻元件若干、镊子、印制电路板、斜口钳等。三、实验内容及步骤1.电烙铁简介电烙铁是手工焊接的基本工具,是根据电流通过发热元件产生热量的原理而制成的,其外形如图 1 所示。常用的电烙铁有外热式、内热式、恒温式、吸锡式等几种。下面仅介绍内热式电烙铁的构造及特点。图 1电烙铁内热式电烙铁的外形如图 2 所示。由于烙铁芯装在烙铁头里面,故称为内热式电烙铁。内热式电烙铁的烙铁芯是采用极细的镍铬电阻丝绕在瓷管上制成的,外面再套上耐热绝缘瓷管。由于烙铁芯装在烙铁头内部,热量完全传到烙铁头上,1升温快,热效率高达 90%,烙铁头部温度可达 350°C 左右。内热式电烙铁具有体积小、重量轻、升温快和热效率高等优点,因而在电子装配工中得到广泛应用。图 2内热式电烙铁2.电烙铁的握法电烙铁的握法可根据工作场所、操作部件及工件形状因人而异,灵活掌握。图 3 所示的是几种常见电烙铁的握法。可以采用握笔法拿电烙铁,小指垫在印制电路板上支撑电烙铁,以便自由调整接触角度、接触面积、接触压力,使焊接面均匀受热。焊接时使烙铁头朝下拿稳拿准,烙铁头不能对印制电路板施加太大的压力,以防止焊盘受压翘起。图 3电烙铁的握法3. 五步法训练作为一种初学者掌握手工锡焊技术的训练方法,五步法是很有效的,正确的方法如图 4 所示:2图 4五步焊接法1)准备施焊准备好焊锡丝和烙铁。此时特别强调的是烙铁头部要保持干净,即可以沾上焊锡(俗称吃锡)。2)加热焊件将烙铁接触焊接点,注意首先要保持烙铁加热焊件各部分,例如印制板上引线和焊盘使之受热。 3)熔化焊料当焊件加热到能熔化焊料的温度后将焊丝置于焊点,焊料开始熔化并润湿焊点。4)移开焊锡当熔化一定量的焊锡后将焊锡丝移开。5)移开烙铁当焊锡完全润湿焊点后移开烙铁,注意移开烙铁的方向应该是大 45 的方向。上述过程,对一般焊点而言大约二、三秒钟。4.焊接练习(1)注意事项:烙铁通电前应将烙铁的电线拉直并检查电线的绝缘层是否有损坏,通电后应将电烙铁插在烙铁架中。如果烙铁头上挂有很多的锡,不易焊接,可在烙铁架中带水的海棉上抹去多余的锡。(2)在练习板上焊接1)清除焊接部位的氧化层可用断锯条制成小刀。刮去金属引线外表的氧化层,使引脚显露金属...
