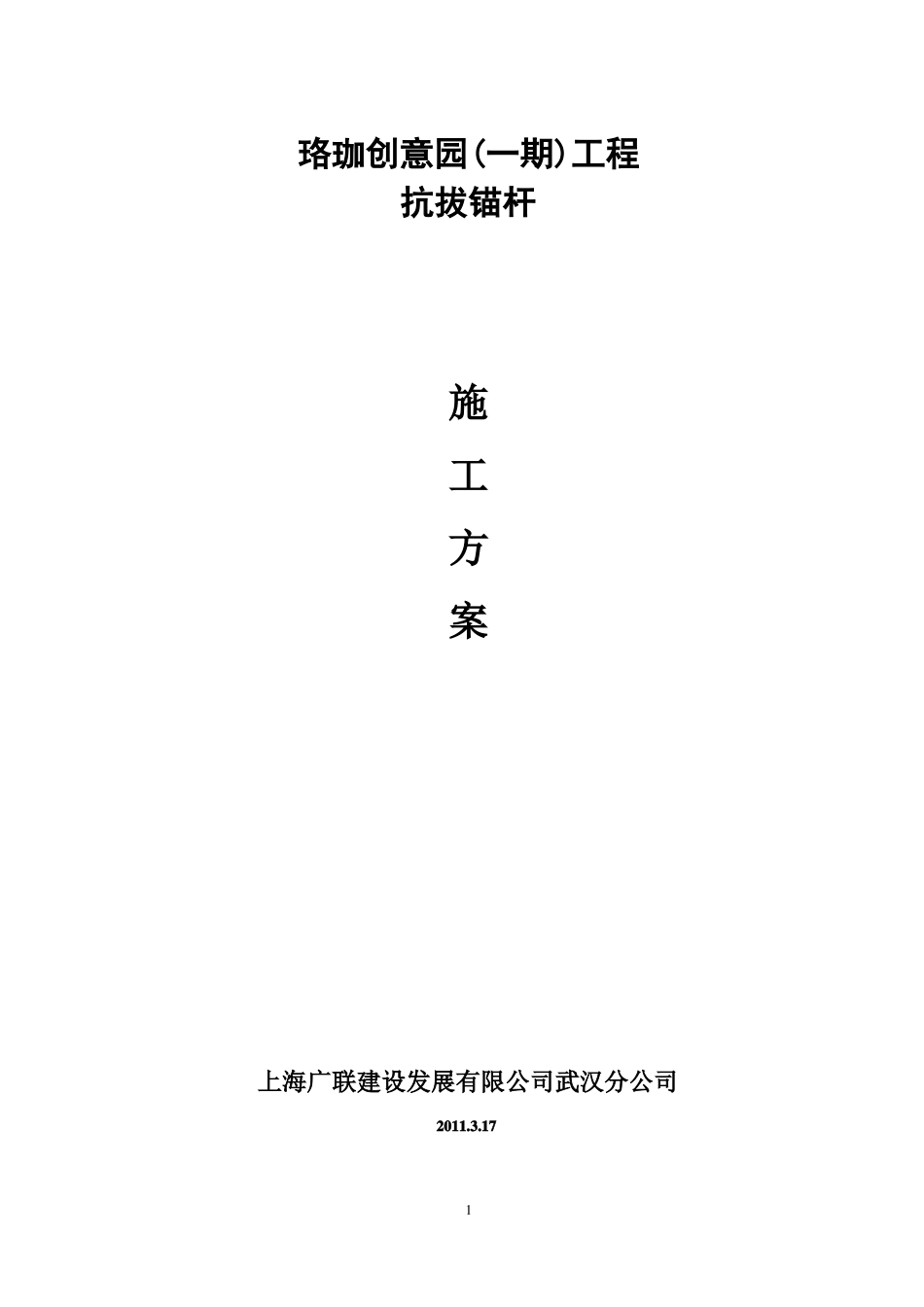

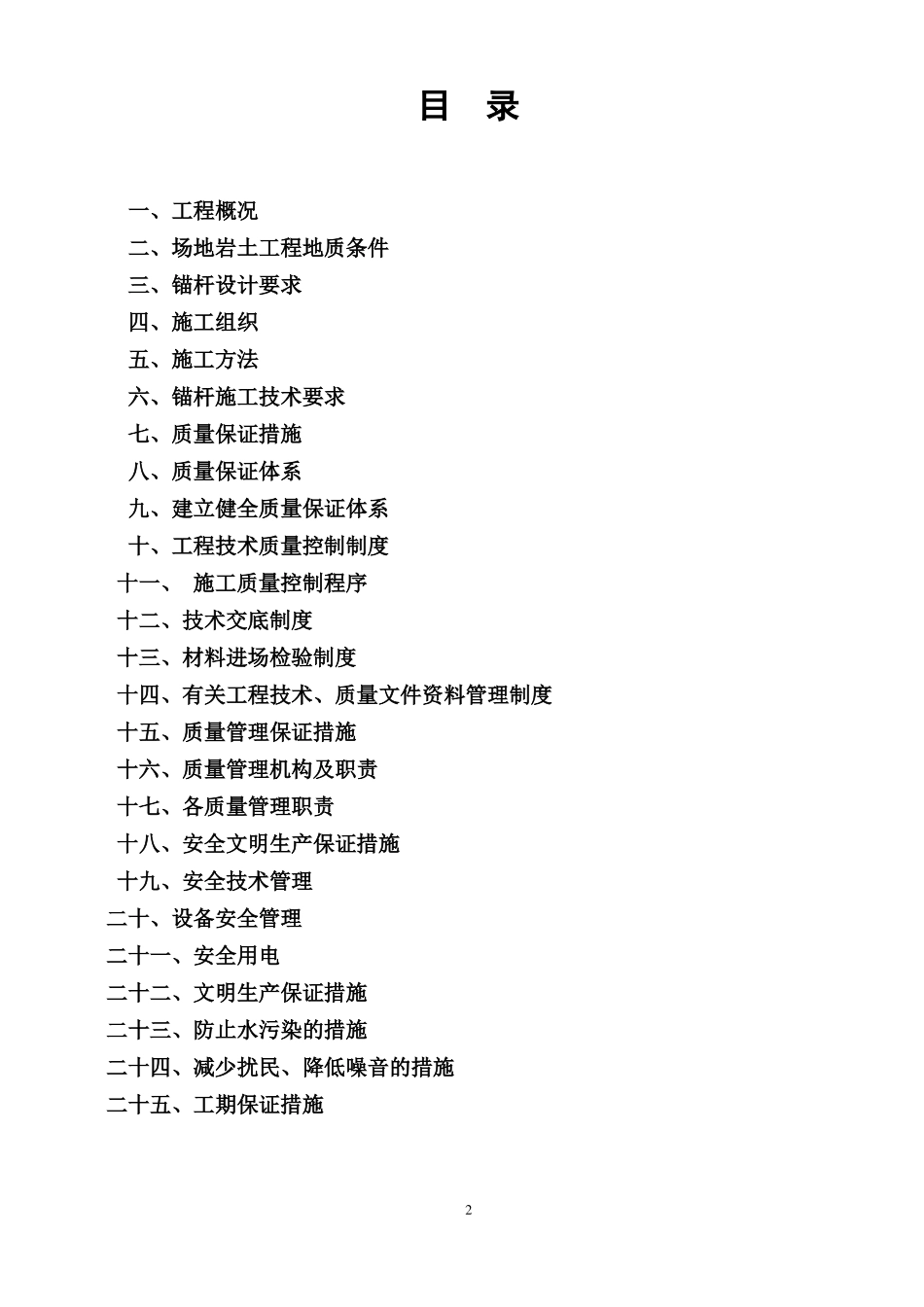

珞珈创意园(一期)工程抗拔锚杆施工方案上海广联建设发展有限公司武汉分公司2011.3.171目录一、工程概况二、场地岩土工程地质条件三、锚杆设计要求四、施工组织五、施工方法六、锚杆施工技术要求七、质量保证措施八、质量保证体系九、建立健全质量保证体系十、工程技术质量控制制度十一、 施工质量控制程序十二、技术交底制度十三、材料进场检验制度十四、有关工程技术、质量文件资料管理制度十五、质量管理保证措施十六、质量管理机构及职责十七、各质量管理职责十八、安全文明生产保证措施十九、安全技术管理二十、设备安全管理二十一、安全用电二十二、文明生产保证措施二十三、防止水污染的措施二十四、减少扰民、降低噪音的措施二十五、工期保证措施2一、工程概况:1、工程性质工程名称:武汉大学珞珈创意园一期工程建设单位:湖北武珞创意园发展有限公司设计单位:武汉市建筑设计院2、工程地理位置及周围环境(1)地理位置:本工程位于武汉市武昌区武珞路。(2)周围环境:项目建设地块呈梯形,场地西高东低,地势稍有倾斜。项目用地位于珞瑜路和珞狮路交叉口东北角,用地北侧为武汉大学信息学院部西校区校园,南侧隔珞瑜路与群光广场相对,西侧为新世界百货及高层住宅,东侧为赛博广场。(3)项目规模:武汉大学珞珈创意园一期工程总占地面积为24923 平方米,总建筑面积为 163593 平方米,本工程地上主楼 21 层,裙房 10 层,地上1-10 层为商场,以上部分为办公,地下室三层,除地下一层部分为商业外,其余为停车库及设备用房,建筑高度为 97.7 米。结构形式:全现浇框架-剪力墙结构。建筑总层数:地下三层,裙楼 10 层,主楼 21 层。本工程建筑耐久年限为 50 年,建筑防火分类为一类高层。建筑抗震设防烈度为 6 度。二、场地岩土工程地质条件地基土工程特性本工程建筑场地类别为Ⅱ类,场地土类型为中软场地土。土层分布为(1-1)杂填土;(1-2)淤泥质粘土;(2-1)粉质粘土;(2-2)粘土;(3)粘土;(4-1)强风化泥岩;(4-2)中等风化泥岩。地下水主要是杂填土中的上层滞水,地下水对混凝土及混凝土中的钢筋均具有弱腐蚀性。创意园建筑物由主楼和裙楼组成,地下室2~3 层,裙楼部分需设置岩石抗拔锚杆。3三、锚杆设计要求1、抗浮锚杆桩采用 1 根直径 32mmHRB400 级钢筋,采用水泥砂浆(或细石混凝土),水泥砂浆(细石混凝土)强度等级为 M30(C30)。2、抗浮锚杆设计深度为 4.0 米,进入持力层内部少于 500 ㎜,抗拔锚杆单...
