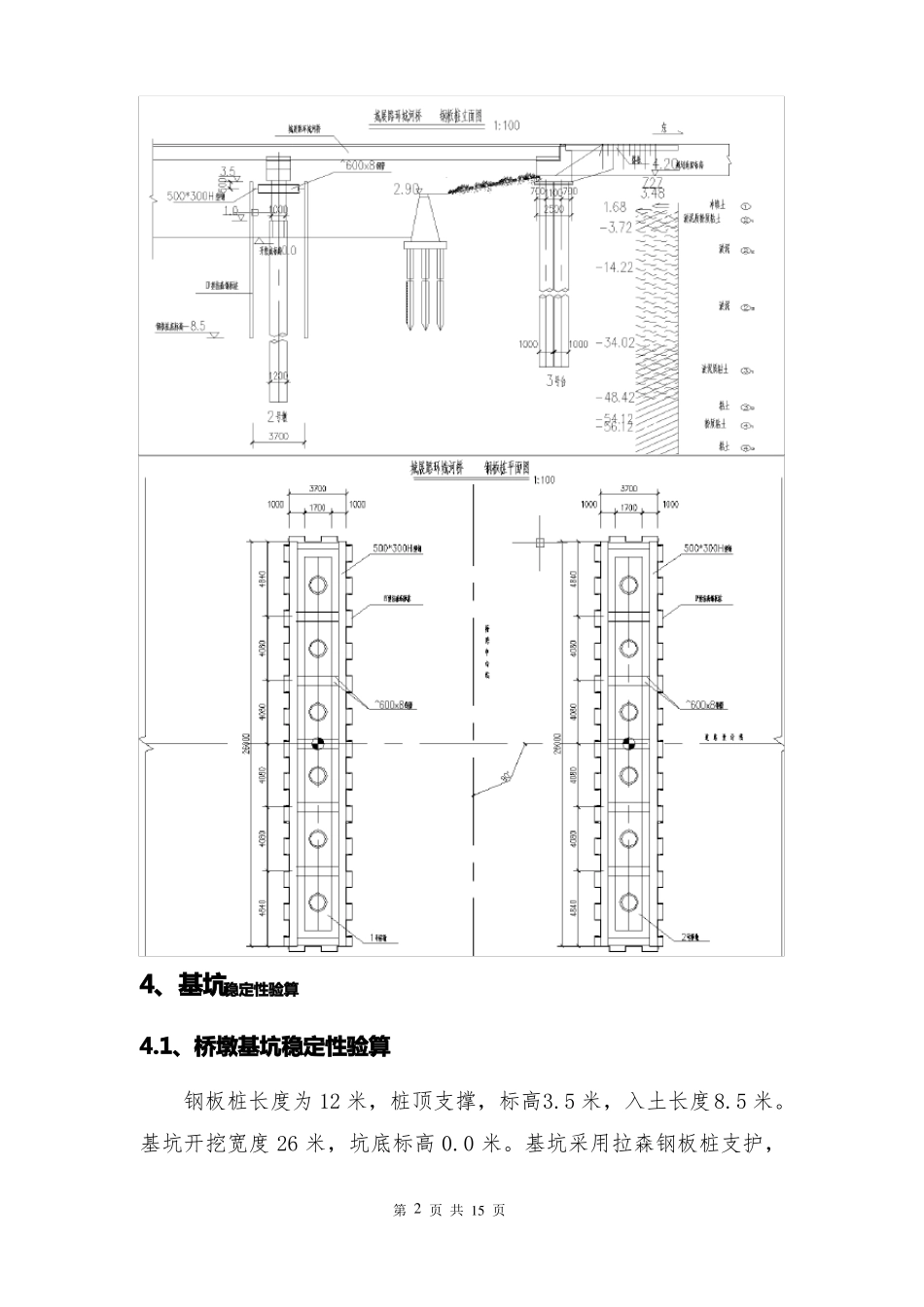

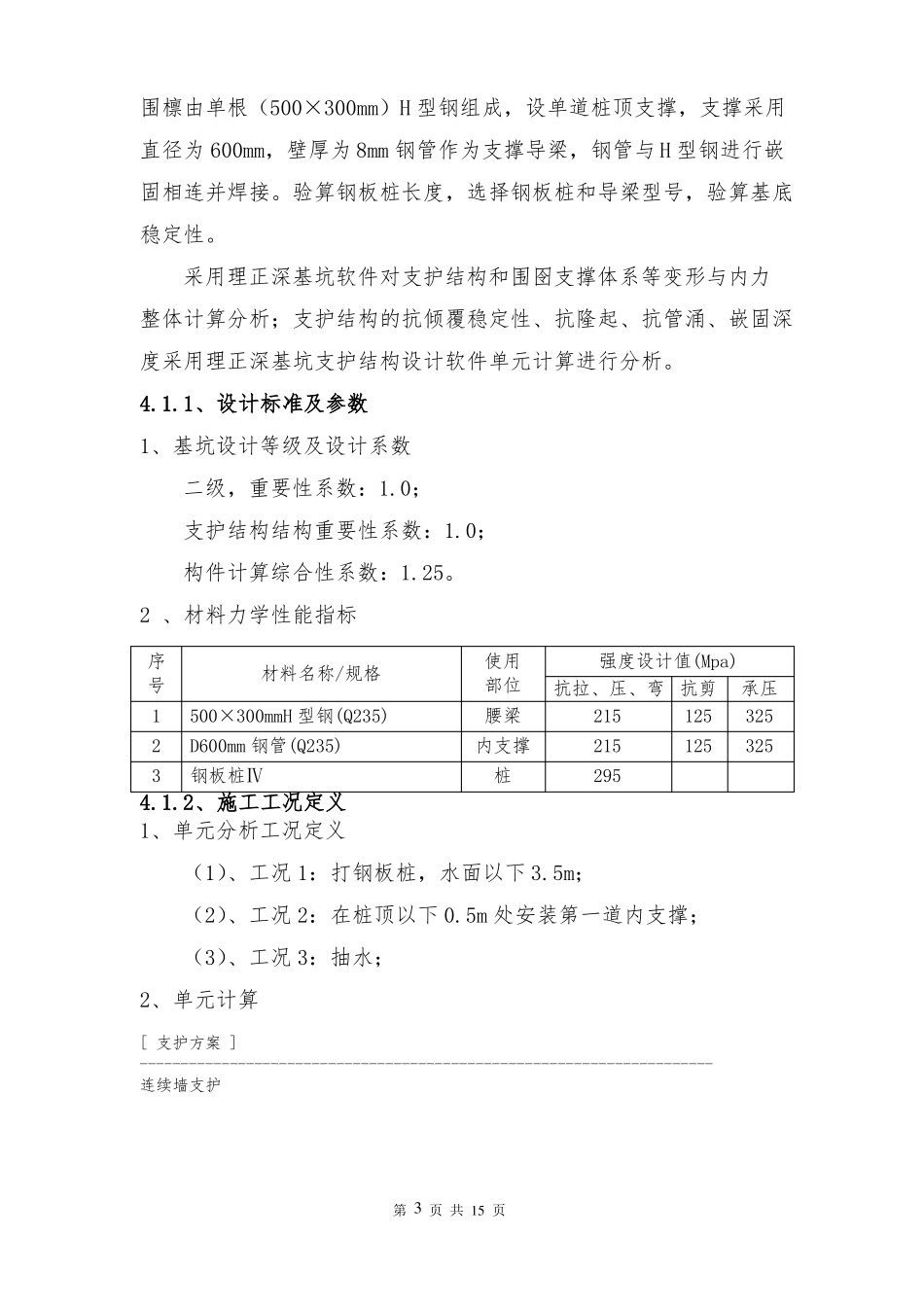

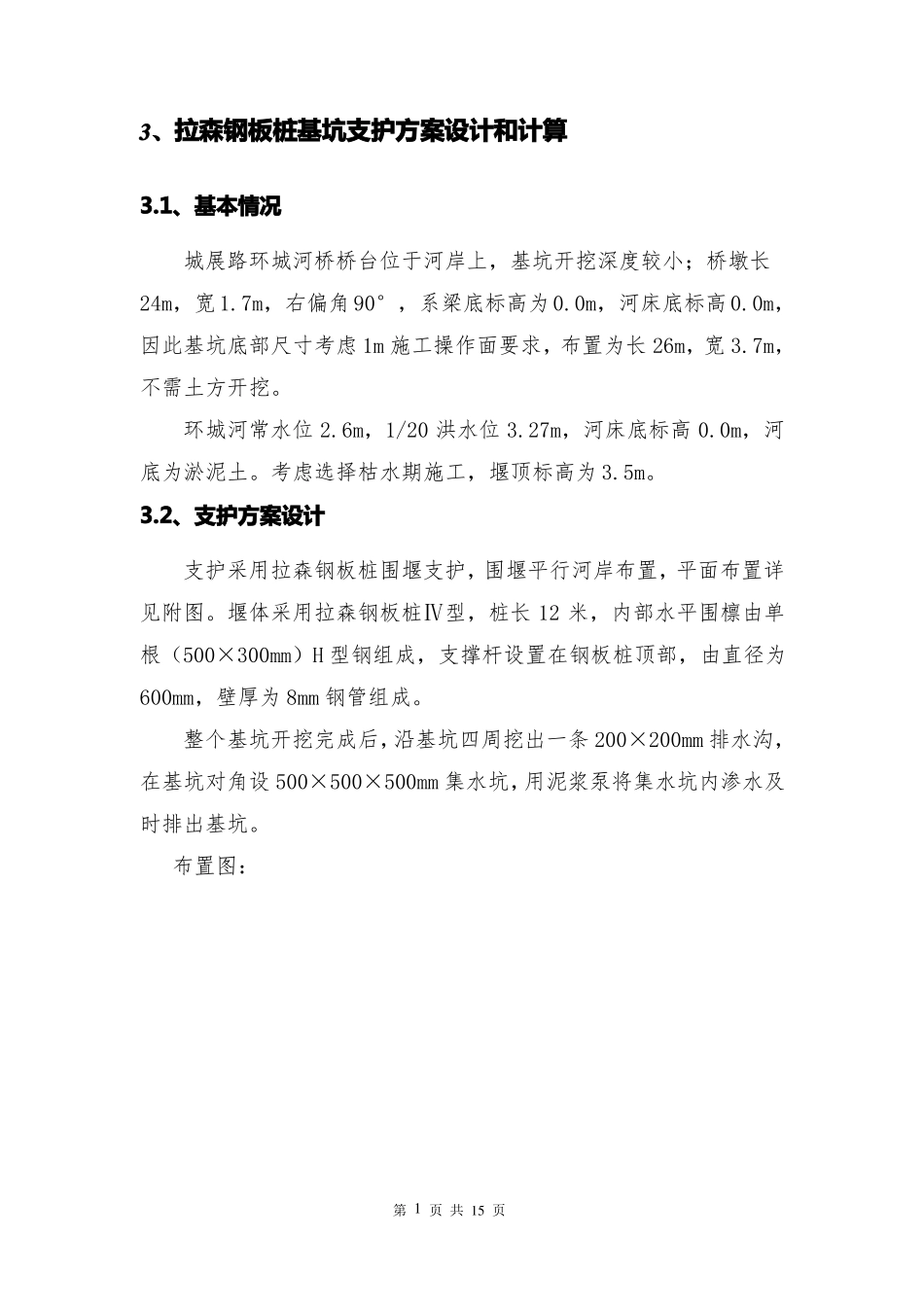

3、拉森钢板桩基坑支护方案设计和计算3.1、基本情况城展路环城河桥桥台位于河岸上，基坑开挖深度较小；桥墩长24m，宽 1.7m，右偏角 90°，系梁底标高为0.0m，河床底标高 0.0m，因此基坑底部尺寸考虑 1m 施工操作面要求，布置为长 26m，宽 3.7m，不需土方开挖。环城河常水位 2.6m，1/20 洪水位 3.27m，河床底标高 0.0m，河底为淤泥土。考虑选择枯水期施工，堰顶标高为 3.5m。3.2、支护方案设计支护采用拉森钢板桩围堰支护，围堰平行河岸布置，平面布置详见附图。堰体采用拉森钢板桩Ⅳ型，桩长 12 米，内部水平围檩由单根（500×300mm）H 型钢组成，支撑杆设置在钢板桩顶部，由直径为600mm，壁厚为 8mm 钢管组成。整个基坑开挖完成后，沿基坑四周挖出一条 200×200mm 排水沟，在基坑对角设 500×500×500mm 集水坑，用泥浆泵将集水坑内渗水及时排出基坑。布置图：第 1 页 共 15 页4、基坑稳定性验算4.1、桥墩基坑稳定性验算钢板桩长度为 12 米，桩顶支撑，标高3.5 米，入土长度8.5 米。基坑开挖宽度 26 米，坑底标高 0.0 米。基坑采用拉森钢板桩支护，第 2 页 共 15 页围檩由单根（500×300mm）H 型钢组成，设单道桩顶支撑，支撑采用直径为 600mm，壁厚为 8mm 钢管作为支撑导梁，钢管与 H 型钢进行嵌固相连并焊接。验算钢板桩长度，选择钢板桩和导梁型号，验算基底稳定性。采用理正深基坑软件对支护结构和围囹支撑体系等变形与内力整体计算分析；支护结构的抗倾覆稳定性、抗隆起、抗管涌、嵌固深度采用理正深基坑支护结构设计软件单元计算进行分析。4.1.1、设计标准及参数1、基坑设计等级及设计系数二级，重要性系数：1.0；支护结构结构重要性系数：1.0；构件计算综合性系数：1.25。2 、材料力学性能指标序号123材料名称/规格500×300mmH 型钢(Q235)D600mm 钢管(Q235)钢板桩Ⅳ使用部位腰梁内支撑桩强度设计值(Mpa)抗拉、压、弯 抗剪承压2151253252152951253254.1.2、施工工况定义1、单元分析工况定义（1）、工况 1：打钢板桩，水面以下 3.5m；（2）、工况 2：在桩顶以下 0.5m 处安装第一道内支撑；（3）、工况 3：抽水；2、单元计算[ 支护方案 ]----------------------------------------------------------------------连续墙支护第 3 页 共 15 页----------------------------------------------------------------------[ 基本信息 ]------------------------------------------...
