挖坑灌砂法测定压实度作业指导书

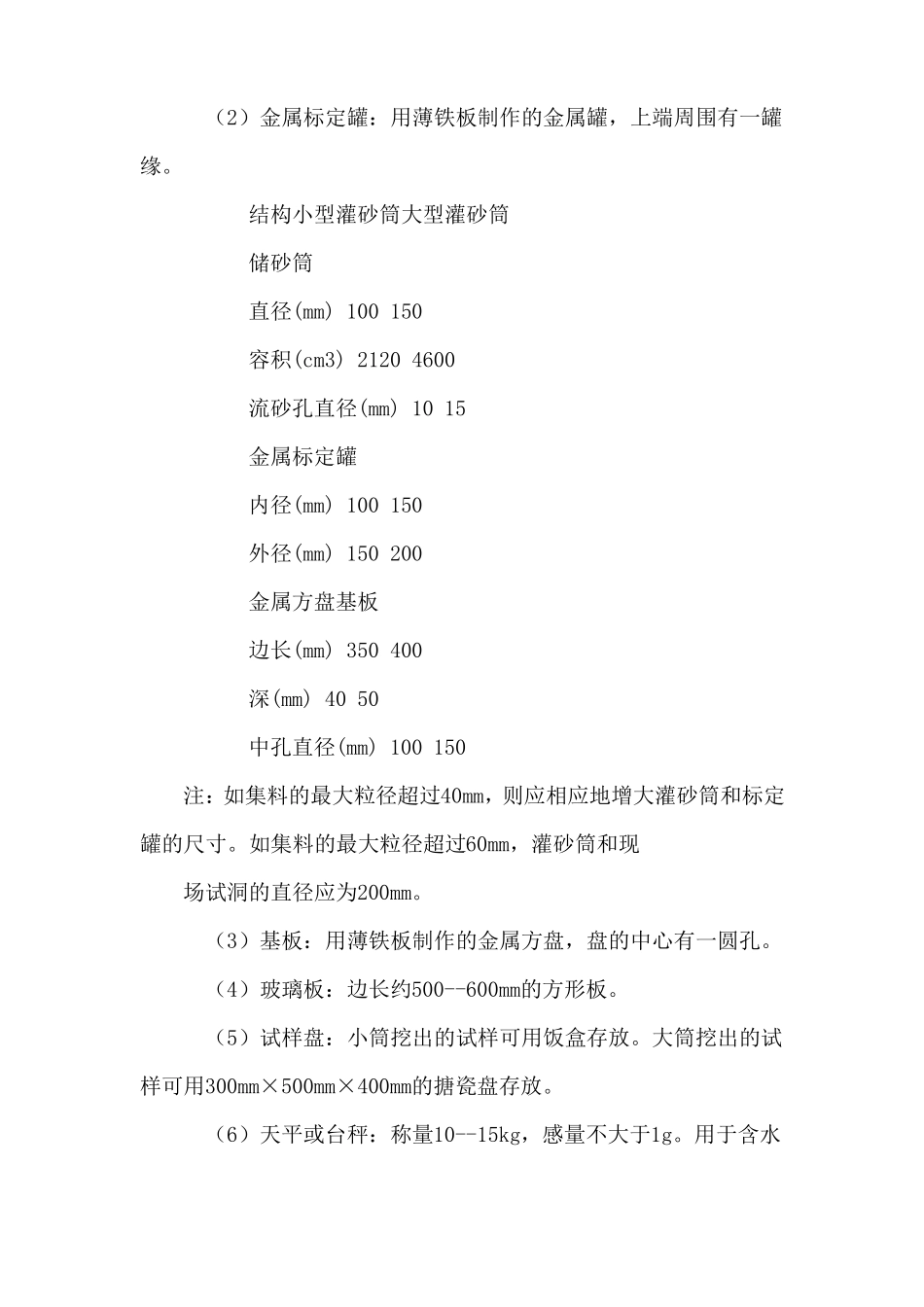

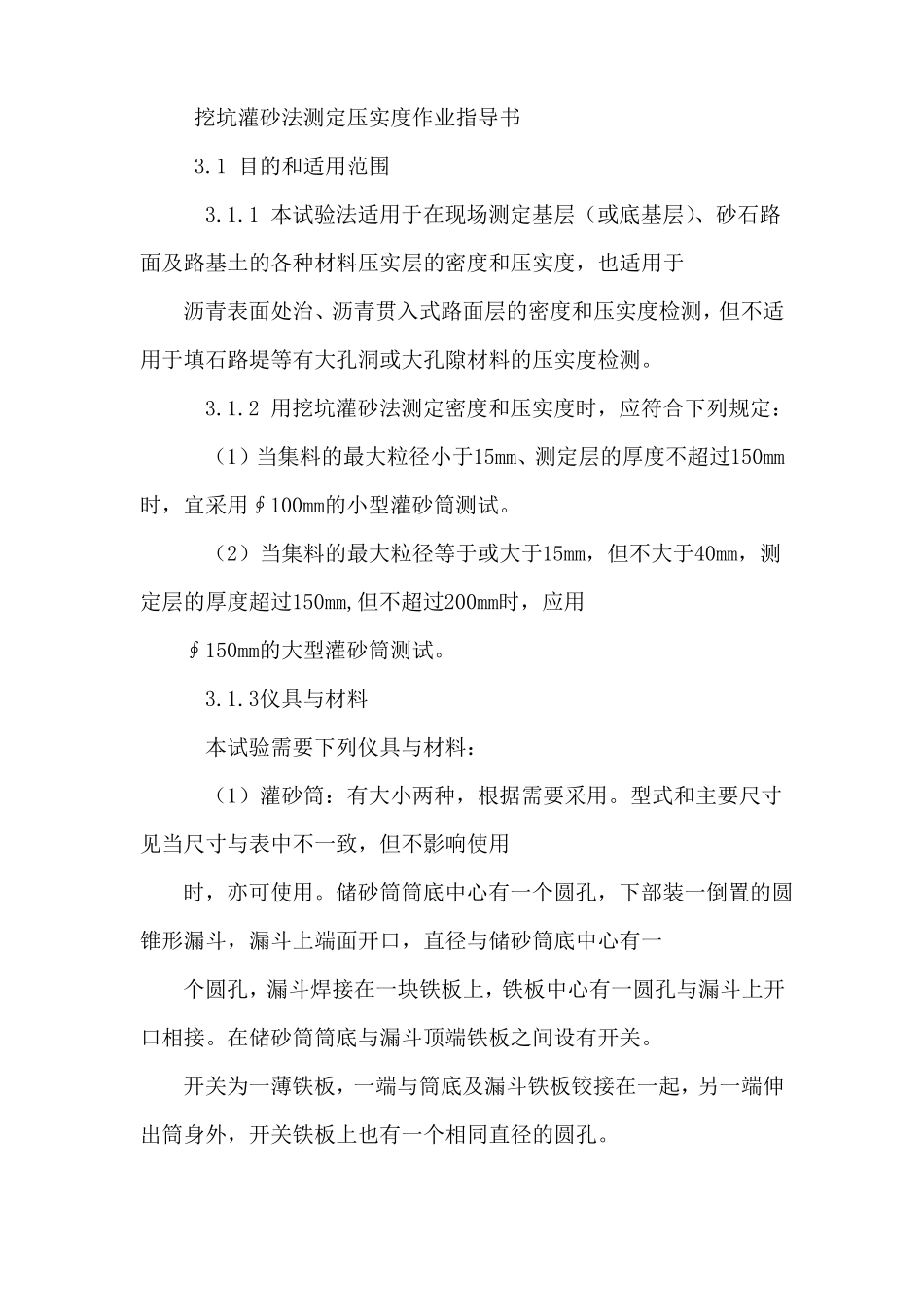

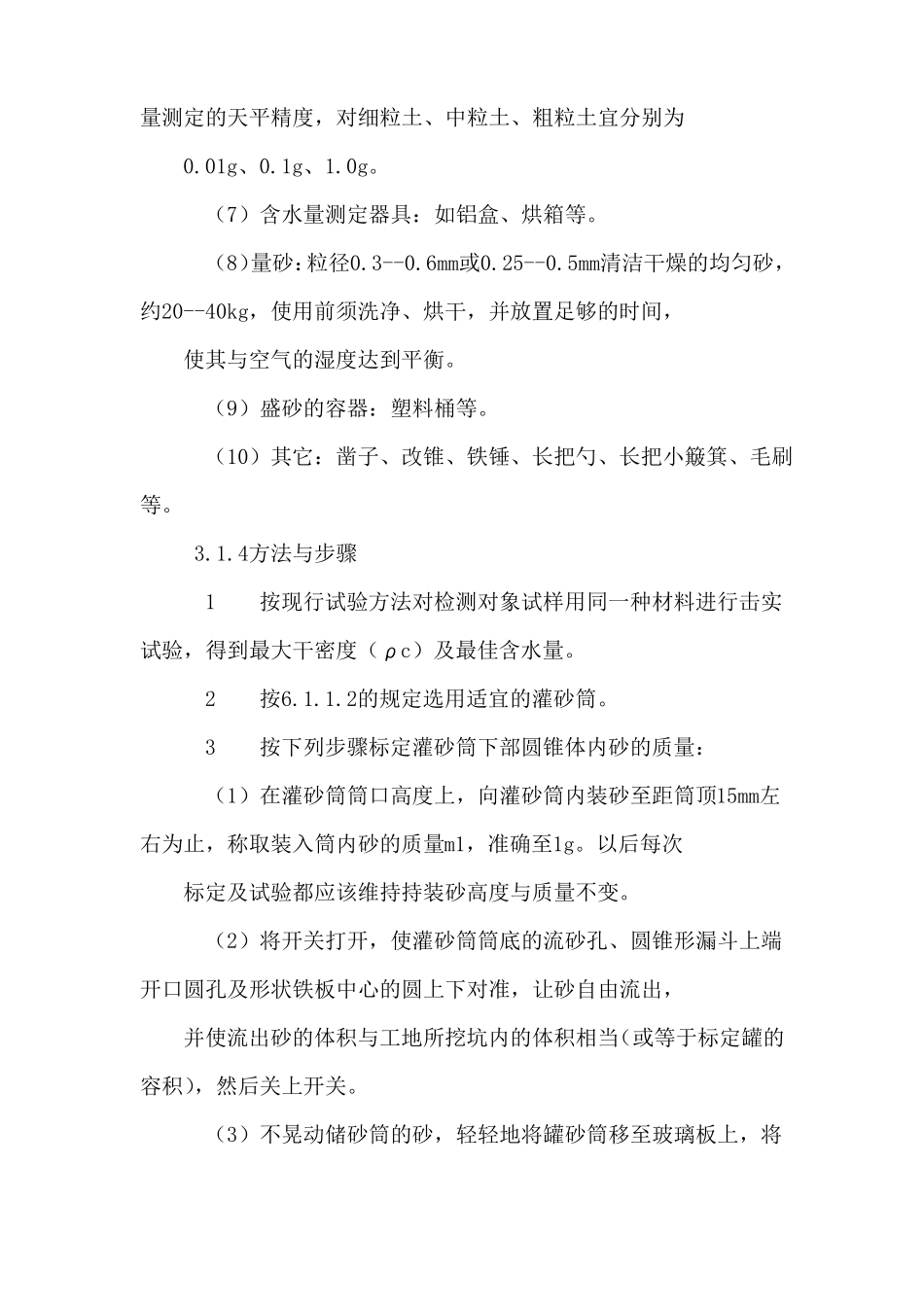

挖坑灌砂法测定压实度作业指导书3.1 目的和适用范围3.1.1 本试验法适用于在现场测定基层（或底基层）、砂石路面及路基土的各种材料压实层的密度和压实度，也适用于沥青表面处治、沥青贯入式路面层的密度和压实度检测，但不适用于填石路堤等有大孔洞或大孔隙材料的压实度检测。3.1.2 用挖坑灌砂法测定密度和压实度时，应符合下列规定：（1）当集料的最大粒径小于15mm、测定层的厚度不超过150mm时，宜采用∮100mm的小型灌砂筒测试。（2）当集料的最大粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm,但不超过200mm时，应用∮150mm的大型灌砂筒测试。3.1.3仪具与材料本试验需要下列仪具与材料：（1）灌砂筒：有大小两种，根据需要采用。型式和主要尺寸见当尺寸与表中不一致，但不影响使用时，亦可使用。储砂筒筒底中心有一个圆孔，下部装一倒置的圆锥形漏斗，漏斗上端面开口，直径与储砂筒底中心有一个圆孔，漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。在储砂筒筒底与漏斗顶端铁板之间设有开关。开关为一薄铁板，一端与筒底及漏斗铁板铰接在一起，另一端伸出筒身外，开关铁板上也有一个相同直径的圆孔。（2）金属标定罐：用薄铁板制作的金属罐，上端周围有一罐缘。结构小型灌砂筒大型灌砂筒储砂筒直径(mm) 100 150容积(cm3) 2120 4600流砂孔直径(mm) 10 15金属标定罐内径(mm) 100 150外径(mm) 150 200金属方盘基板边长(mm) 350 400深(mm) 40 50中孔直径(mm) 100 150注：如集料的最大粒径超过40mm，则应相应地增大灌砂筒和标定罐的尺寸。如集料的最大粒径超过60mm，灌砂筒和现场试洞的直径应为200mm。（3）基板：用薄铁板制作的金属方盘，盘的中心有一圆孔。（4）玻璃板：边长约500--600mm的方形板。（5）试样盘：小筒挖出的试样可用饭盒存放。大筒挖出的试样可用300mm×500mm×400mm的搪瓷盘存放。（6）天平或台秤：称量10--15kg，感量不大于1g。用于含水量测定的天平精度，对细粒土、中粒土、粗粒土宜分别为0.01g、0.1g、1.0g。（7）含水量测定器具：如铝盒、烘箱等。（8）量砂：粒径0.3--0.6mm或0.25--0.5mm清洁干燥的均匀砂，约20--40kg，使用前须洗净、烘干，并放置足够的时间，使其与空气的湿度达到平衡。（9）盛砂的容器：塑料桶等。（10）其它：凿子、改锥、铁锤、长把勺、长把小簸箕、毛刷等。3.1.4方法与步骤1按现行试验方法对检测对象试样用同一种材料进行击实试验，得到最大干密度（ρc）及最...
