挡风抑尘网施工方案

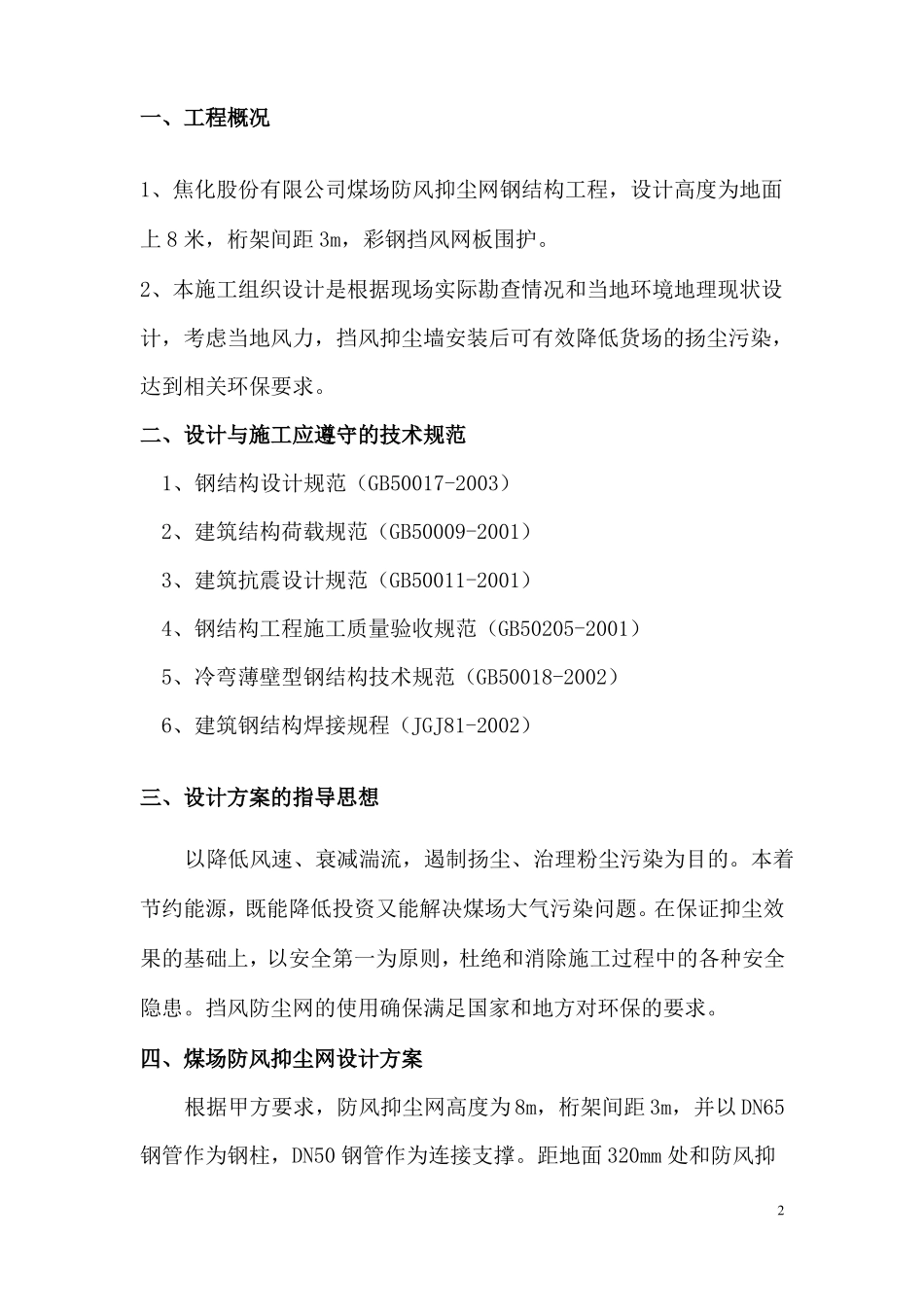

焦化股份有限公司煤场防风抑尘网工程施工方案河南**建设集团有限公司2016 年 3 月1一、工程概况1、焦化股份有限公司煤场防风抑尘网钢结构工程，设计高度为地面上 8 米，桁架间距 3m，彩钢挡风网板围护。2、本施工组织设计是根据现场实际勘查情况和当地环境地理现状设计，考虑当地风力，挡风抑尘墙安装后可有效降低货场的扬尘污染，达到相关环保要求。二、设计与施工应遵守的技术规范1、钢结构设计规范（GB50017-2003）2、建筑结构荷载规范（GB50009-2001）3、建筑抗震设计规范（GB50011-2001）4、钢结构工程施工质量验收规范（GB50205-2001）5、冷弯薄壁型钢结构技术规范（GB50018-2002）6、建筑钢结构焊接规程（JGJ81-2002）三、设计方案的指导思想以降低风速、衰减湍流，遏制扬尘、治理粉尘污染为目的。本着节约能源，既能降低投资又能解决煤场大气污染问题。在保证抑尘效果的基础上，以安全第一为原则，杜绝和消除施工过程中的各种安全隐患。挡风防尘网的使用确保满足国家和地方对环保的要求。四、煤场防风抑尘网设计方案根据甲方要求，防风抑尘网高度为 8m，桁架间距 3m，并以 DN65钢管作为钢柱，DN50 钢管作为连接支撑。距地面 320mm 处和防风抑2尘网顶端处横向 320mm 分别安装 40*40*2.5 方管，中间每间隔 1000mm安装 20*40*2.5 方管，纵向间隔 1.5 米安装 20*40*2.5 方管用以连接加固横向支撑，单体式挡风板固定在方管上。挡风板采用厚 0.5mm 彩涂板，三联式 910*3000*0.5，单体式270*3000*0.5五、煤场防风抑尘网1、混凝土基础桩承台（1）、钢架桩承台基础采用现浇 C30 砼，混凝土基础总高 1.6m，地埋部分共 1.4m，基础尺寸为 2.2m*1m*1.6m，现浇钢筋混凝土桩承台基础，粒径≤40（32.5 水泥）C30 现浇碎石混凝土；（2）、表面预埋铁件为两块：δ=16mm 钢板，规格为 400*400。每块预埋铁件表面焊接 4 条Φ20×70 螺栓，8 个Φ20*750 预埋钢筋钩子；（3）、桩承台间距3m，出地面高0.2m，具体间距和数量可以根据施工现场实际情况稍作调整，但间距不得超过 3m。342、钢结构桁架（1）、双体式桁架：桁架采用双体式桁架，即 2 根 DN65 钢管中间以 9 根(0.8m-1.6m)DN 50 钢管焊接连接，顶部宽度 800mm，底部宽度 1600mm.钢管顶端盲闭，底部牢固焊接在 400*400,厚 16mm 的钢板底座上，并分别焊接 5 个 60mm*150mmδ=10mm 加固立耳，在桁架顶端，距底座 6.5m 和 2.5m 处分别在管道左...
