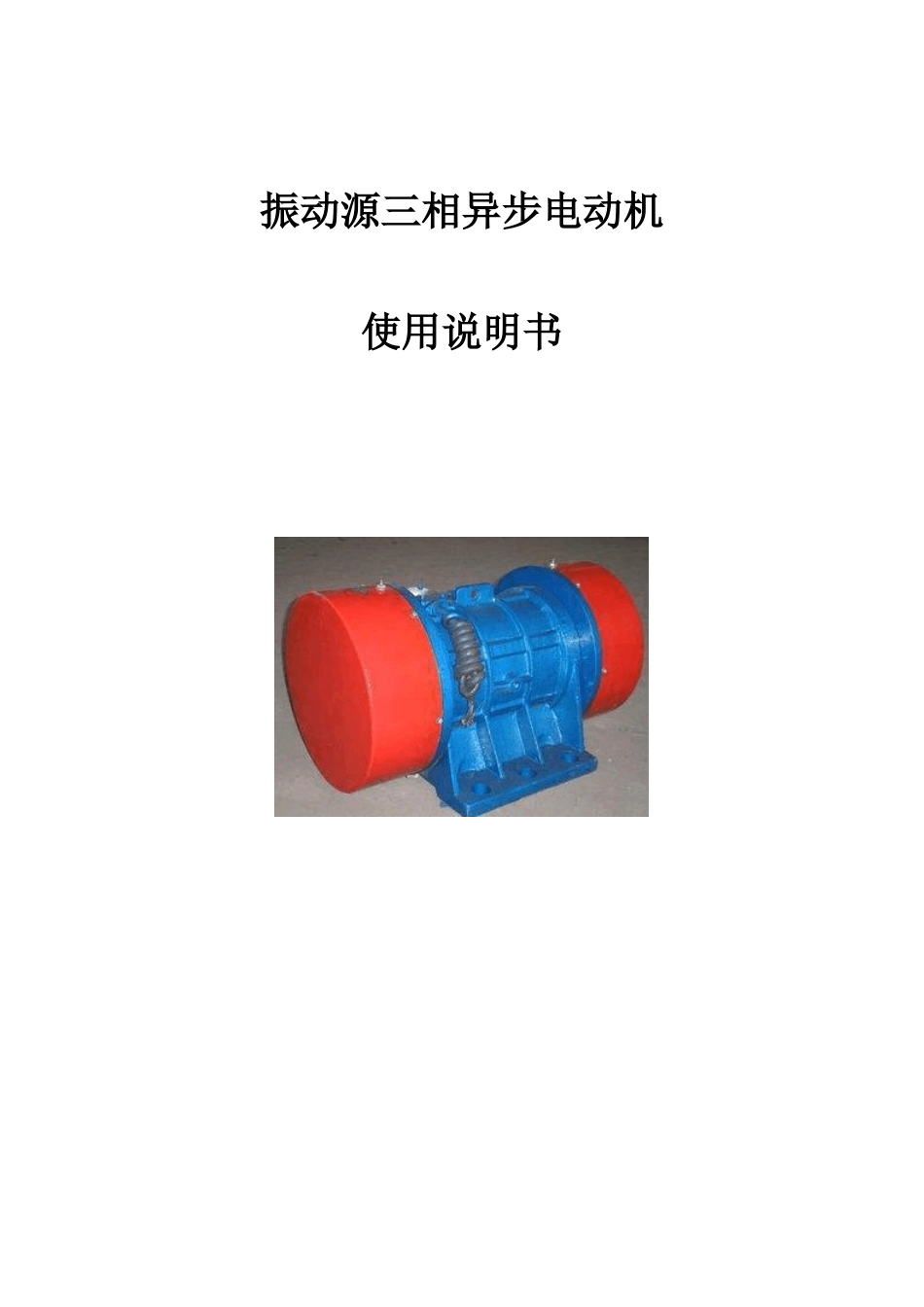

振动源三相异步电动机说明书

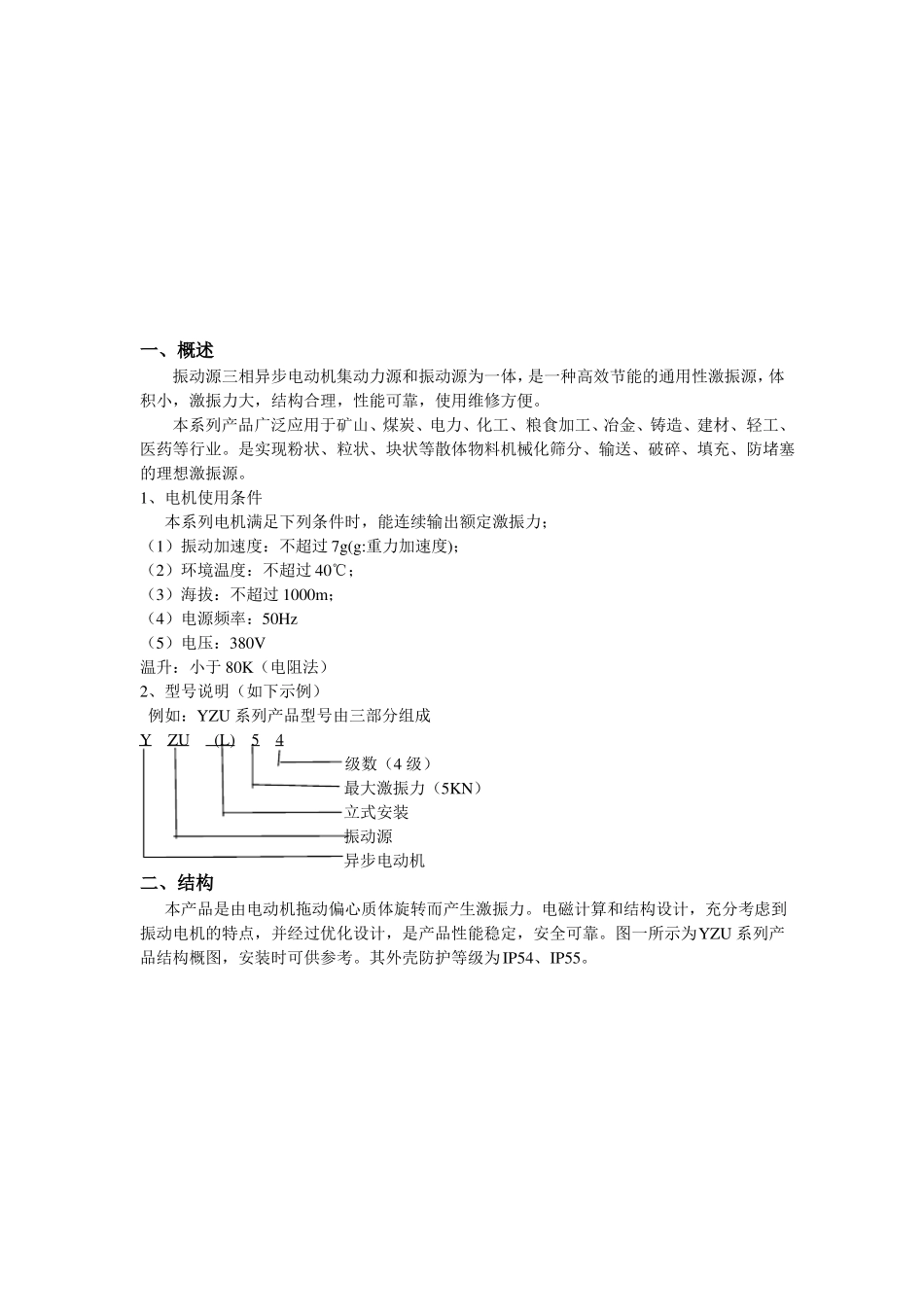

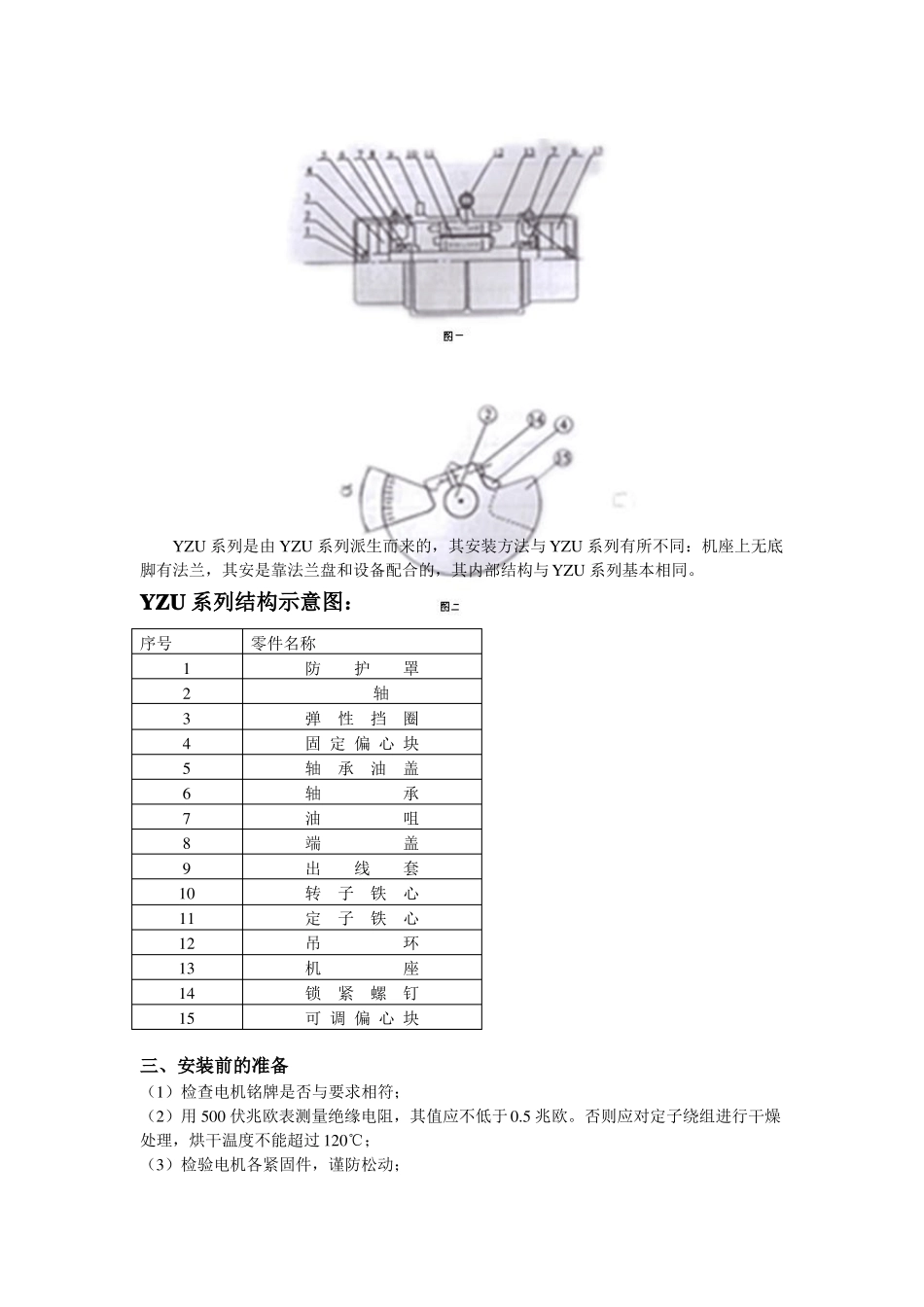

振动源三相异步电动机使用说明书一、概述振动源三相异步电动机集动力源和振动源为一体，是一种高效节能的通用性激振源，体积小，激振力大，结构合理，性能可靠，使用维修方便。本系列产品广泛应用于矿山、煤炭、电力、化工、粮食加工、冶金、铸造、建材、轻工、医药等行业。是实现粉状、粒状、块状等散体物料机械化筛分、输送、破碎、填充、防堵塞的理想激振源。1、电机使用条件本系列电机满足下列条件时，能连续输出额定激振力；（1）振动加速度：不超过 7g(g:重力加速度)；（2）环境温度：不超过 40℃；（3）海拔：不超过 1000m；（4）电源频率：50Hz（5）电压：380V温升：小于 80K（电阻法）2、型号说明（如下示例）例如：YZU 系列产品型号由三部分组成YZU(L)54级数（4 级）最大激振力（5KN）立式安装振动源异步电动机二、结构本产品是由电动机拖动偏心质体旋转而产生激振力。电磁计算和结构设计，充分考虑到振动电机的特点，并经过优化设计，是产品性能稳定，安全可靠。图一所示为YZU 系列产品结构概图，安装时可供参考。其外壳防护等级为IP54、IP55。YZU 系列是由 YZU 系列派生而来的，其安装方法与 YZU 系列有所不同：机座上无底脚有法兰，其安是靠法兰盘和设备配合的，其内部结构与YZU 系列基本相同。YZU 系列结构示意图：序号123456789101112131415零件名称防护罩轴弹性挡圈固 定 偏 心 块轴承油盖轴承油咀端盖出线套转子铁心定子铁心吊环机座锁紧螺钉可 调 偏 心 块三、安装前的准备（1）检查电机铭牌是否与要求相符；（2）用 500 伏兆欧表测量绝缘电阻，其值应不低于0.5 兆欧。否则应对定子绕组进行干燥处理，烘干温度不能超过 120℃；（3）检验电机各紧固件，谨防松动；（4）检查电机表面有无损毁、变形；（5）检查是否转动灵活，若有异常，必须及时排除；（6）检查电源是否缺相，并空载运行 5 分钟。四、安装的调整（1）电机应稳固在安装面上，安装面必须光滑、平整；（2）电机可水平安装，也可倾斜安装；（3）电机引线采用四芯橡胶电缆 YZ-500V，接电源时引出线电缆不允许有急折，并与振动体可靠固定；（4）电机应有可靠的接地，电机上有接地装置，引线端有标志，亦可利用底脚紧固螺栓接地；（5）激振力的调整：电机出厂时，激振力处于最大位置，若激振力过大，用户可将两端防护罩拆下，同步调节两端可调偏心块和固定偏心块间的夹角α ，使激振力达到要求，如图二所示，夹角α 越大，激振力越小，注意...
