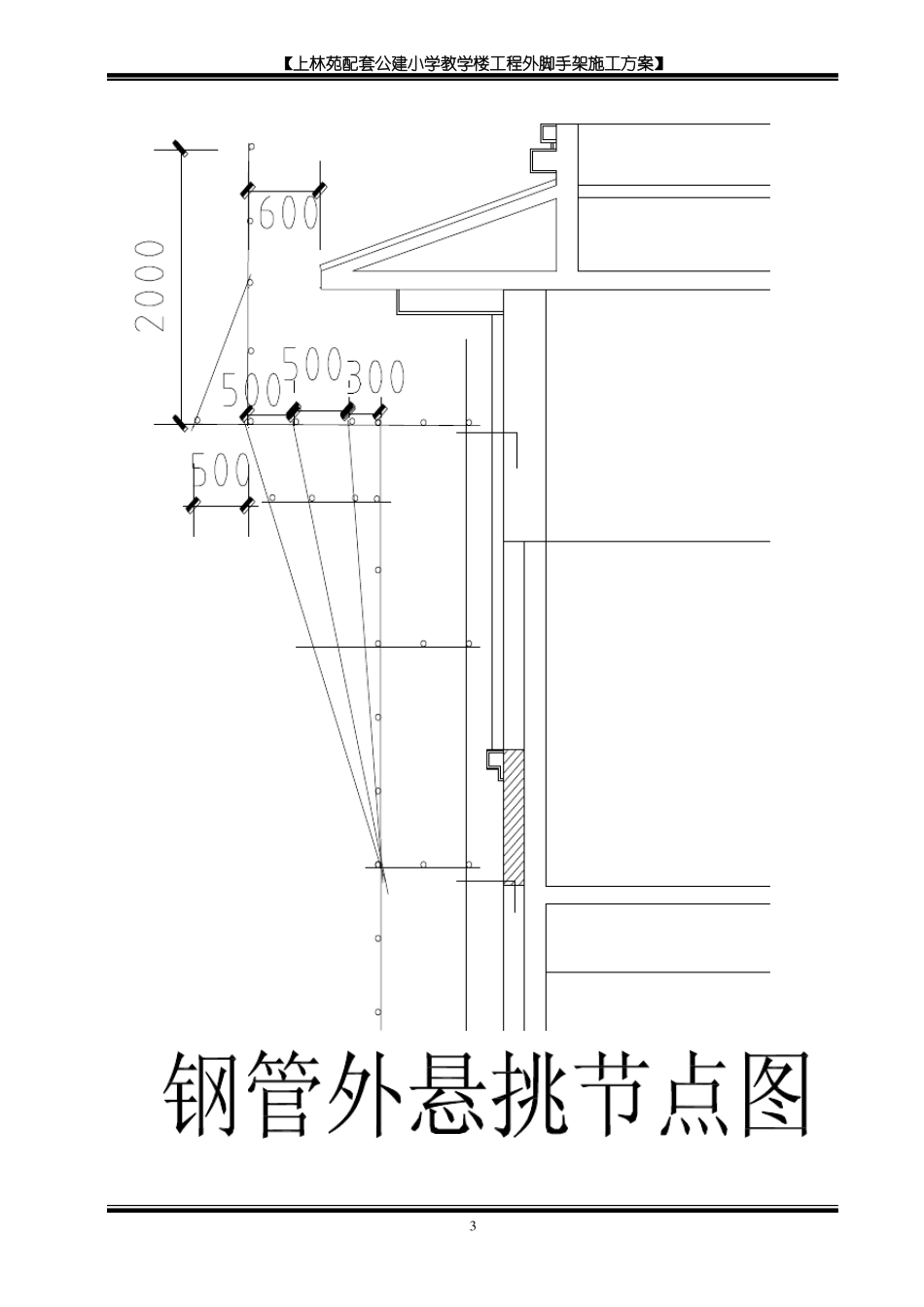

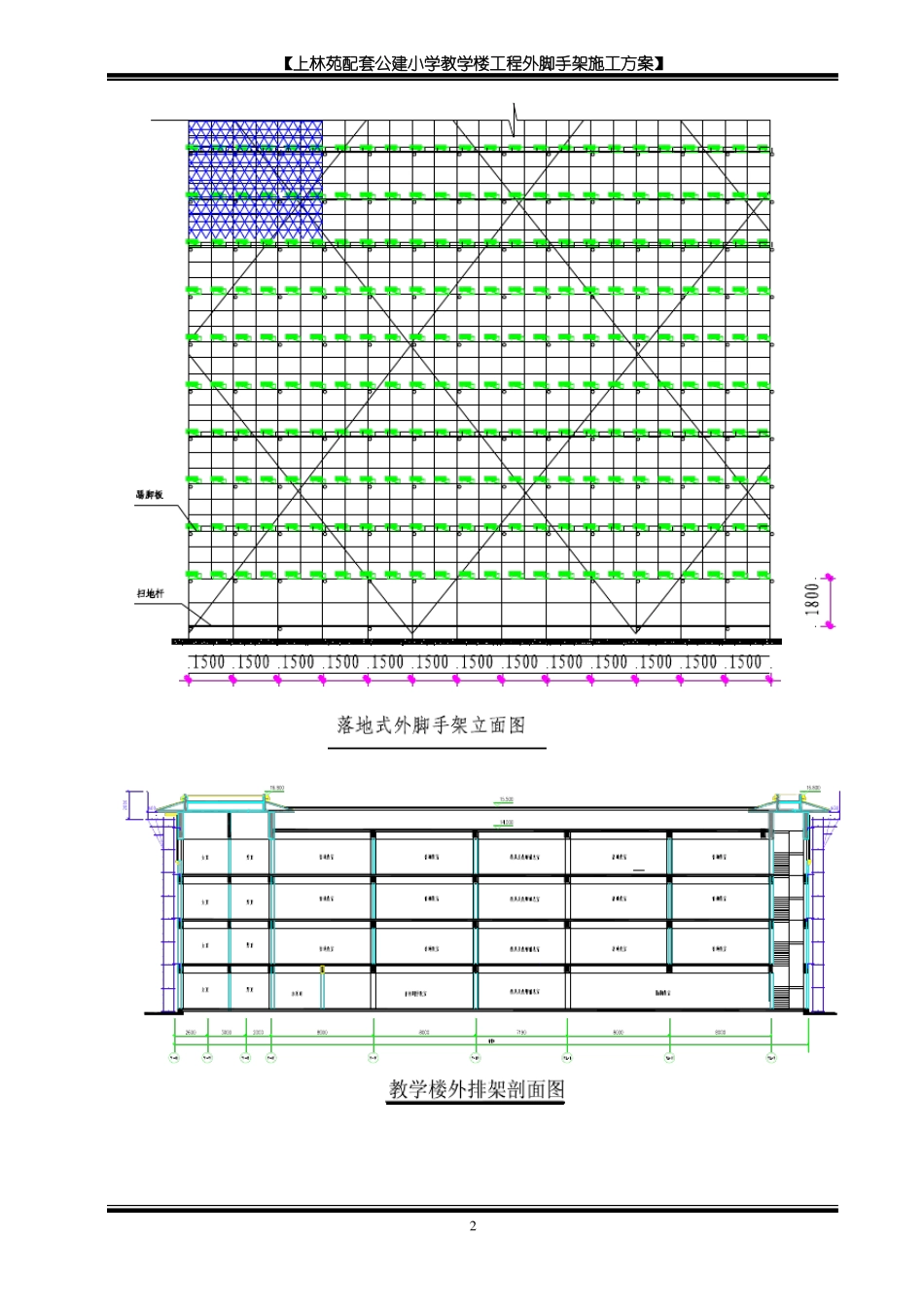

【上林苑配套公建小学教学楼工程外脚手架施工方案】9、脚手架附图1【上林苑配套公建小学教学楼工程外脚手架施工方案】2【上林苑配套公建小学教学楼工程外脚手架施工方案】3【上林苑配套公建小学教学楼工程外脚手架施工方案】平台面铺设篙竹及18mm夹板并加铺安全网设1.20m防护拦围安全网 5.00 ▽扫地杆 1F ▽注：1、在临街的位置设置； 2、平台应单独搭设，不可与脚手架混搭安全平台剖面图安全平台剖面图094【上林苑配套公建小学教学楼工程外脚手架施工方案】建筑物人货笼人货笼人货笼出入口安全平台搭设说明：1、人货笼出入口搭设双层安全平台；2、纵横向立柱间距为 2.00m；4、安全平台面层铺设篙竹加铺安全网；4、安全平台面层外侧设 1.20m防护拦用安全网围闭；建筑物安全平台搭设平面图搭设说明：1、人行通道及汽车出入口搭设双层安全平台；2、纵向立柱间距为 1.50m、横向立柱间距为 2.00m；3、安全平台面层铺设篙竹加铺安全网；4、安全平台面层外侧设 1.20m防护拦用安全网围闭；5、电梯入口处两侧的外脚手架侧面采用之字撑加固，电梯入口处步距为一个层高，在大横杆下加斜撑加固。安全平台平面图安全平台平面图115【上林苑配套公建小学教学楼工程外脚手架施工方案】楼层梁预埋 20钢筋栏杆用管焊接48×3.0预埋钢筋箍20吊环 18I16(锚固段)（脚手架宽度）（平台长度）主梁（18a槽钢）次梁（10a槽钢）@500广东省民主党派大楼126【上林苑配套公建小学教学楼工程外脚手架施工方案】7【上林苑配套公建小学教学楼工程外脚手架施工方案】8
