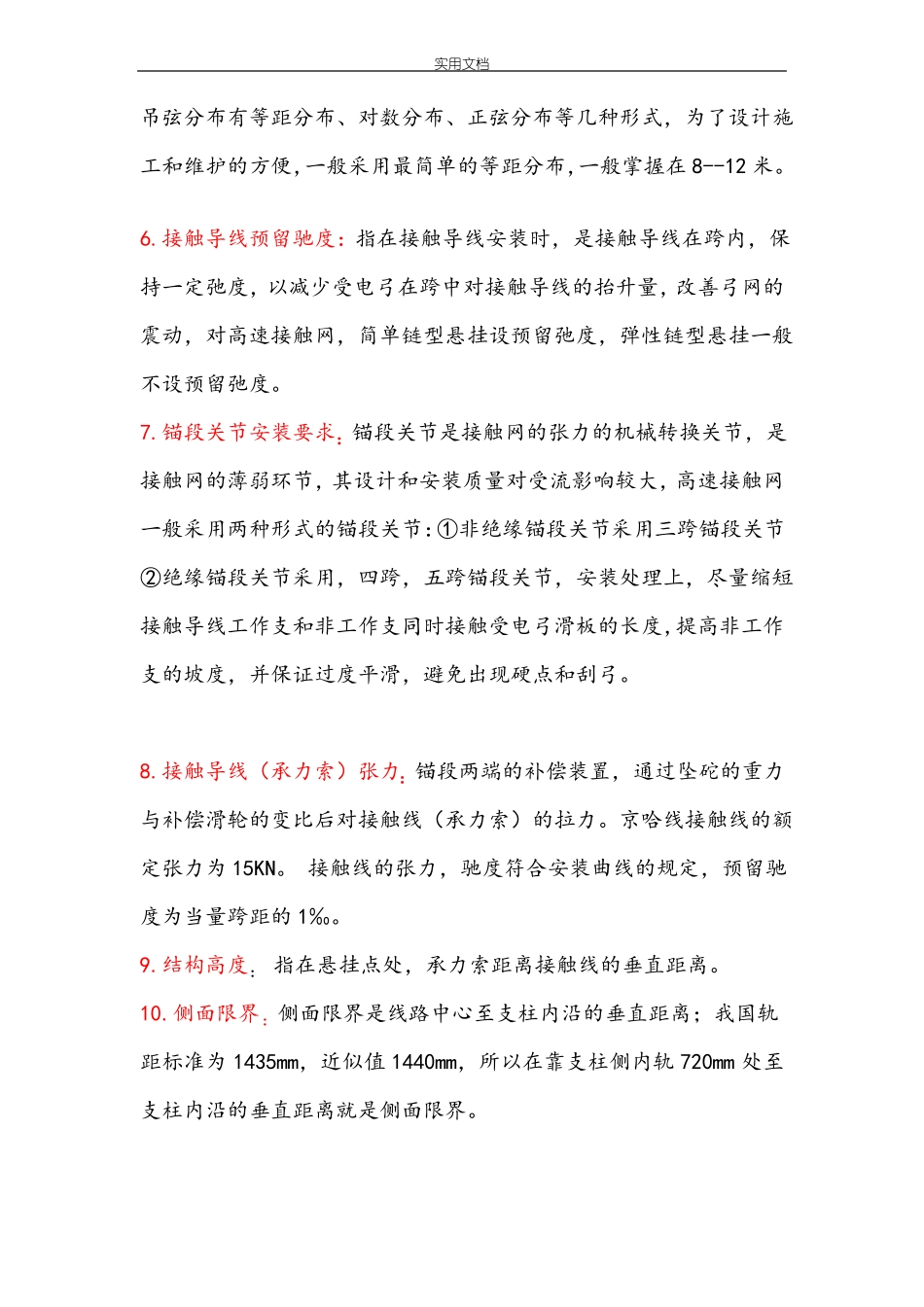

实用文档接触网常用基本专业术语1.导线高度：接触网导线高度（简称导高），是指悬挂定位点处接触线距轨面的垂直高度，设计规范规定如下：最高高度：不大于 6500mm。最低高度：（1）区间、站场：①一般中间站和区间不小于 5700mm。②编组站、区段站及配有调车组的大型中间站，一般情况不小于6200mm。确有困难时可不小于 5700mm。（2）隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）：①正常情况（带电通过5300mm 超限货物）不小于5700mm。②困难情况（带电通过5300mm 超限货物）不小于 5650mm。③特殊情况不小于 5250mm。接触线高度的允许施工偏差为±30mm。2.跨距及拉出值：取决与线路曲线半径、最大风速和经济因素等，我国高速铁路一般在保证跨中导线及定位点在最大风速下均不超过距受电弓中心 300mm 的条件下，确定跨距长度和拉出值。3.锚段长度：是指接触网相邻的两终端间的距离。4.绝缘距离：是指接触网的带电部分，与接触网的非带电部分的金属和非金属零件之间的最小直线距离5.吊弦分布及间距：吊弦间距指一跨内两相邻吊弦之间的距离，吊弦间距对接触网的受流性能有一定的影响，改变吊弦的间距可以调整接触网的弹性均匀度，实用文档吊弦分布有等距分布、对数分布、正弦分布等几种形式，为了设计施工和维护的方便，一般采用最简单的等距分布，一般掌握在 8--12 米。6.接触导线预留驰度：指在接触导线安装时，是接触导线在跨内，保持一定弛度，以减少受电弓在跨中对接触导线的抬升量，改善弓网的震动，对高速接触网，简单链型悬挂设预留弛度，弹性链型悬挂一般不设预留弛度。7.锚段关节安装要求：锚段关节是接触网的张力的机械转换关节，是接触网的薄弱环节，其设计和安装质量对受流影响较大，高速接触网一般采用两种形式的锚段关节：①非绝缘锚段关节采用三跨锚段关节②绝缘锚段关节采用，四跨，五跨锚段关节，安装处理上，尽量缩短接触导线工作支和非工作支同时接触受电弓滑板的长度，提高非工作支的坡度，并保证过度平滑，避免出现硬点和刮弓。8.接触导线（承力索）张力：锚段两端的补偿装置，通过坠砣的重力与补偿滑轮的变比后对接触线（承力索）的拉力。京哈线接触线的额定张力为 15KN。 接触线的张力，驰度符合安装曲线的规定，预留驰度为当量跨距的 1‰。9.结构高度： 指在悬挂点处，承力索距离接触线的垂直距离。10.侧面限界：侧面限界是线路中心至支柱内沿的垂直距离；我国轨距标准为 1435mm，近似值 144...
