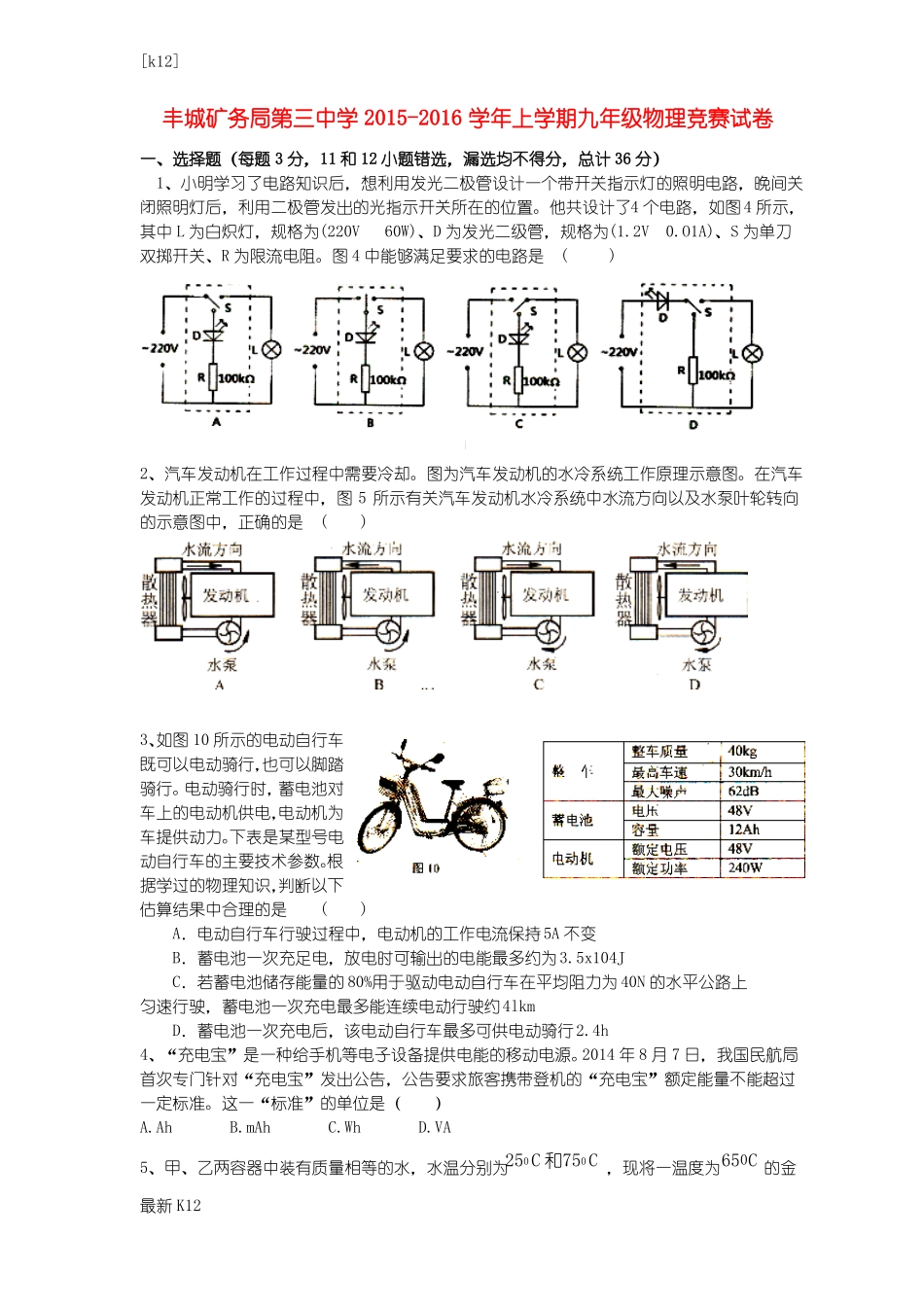

[k12]丰城矿务局第三中学 2015-2016 学年上学期九年级物理竞赛试卷一、选择题（每题 3 分，11 和 12 小题错选，漏选均不得分，总计 36 分）1、小明学习了电路知识后，想利用发光二极管设计一个带开关指示灯的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置。他共设计了4 个电路，如图4 所示，其中 L 为白炽灯，规格为(220V 60W)、D 为发光二级管，规格为(1.2V 0.O1A)、S 为单刀双掷开关、R 为限流电阻。图 4 中能够满足要求的电路是 ( )2、汽车发动机在工作过程中需要冷却。图为汽车发动机的水冷系统工作原理示意图。在汽车发动机正常工作的过程中，图 5 所示有关汽车发动机水冷系统中水流方向以及水泵叶轮转向的示意图中，正确的是 ( )3、如图 10 所示的电动自行车既可以电动骑行，也可以脚踏骑行。电动骑行时，蓄电池对车上的电动机供电，电动机为车提供动力。下表是某型号电动自行车的主要技术参数。根据学过的物理知识，判断以下估算结果中合理的是 ( ) A．电动自行车行驶过程中，电动机的工作电流保持5A 不变 B．蓄电池一次充足电，放电时可输出的电能最多约为3.5x104J C．若蓄电池储存能量的 80%用于驱动电动自行车在平均阻力为 40N 的水平公路上匀速行驶，蓄电池一次充电最多能连续电动行驶约4lkm D．蓄电池一次充电后，该电动自行车最多可供电动骑行2.4h4、“充电宝”是一种给手机等电子设备提供电能的移动电源。2014 年 8 月 7 日，我国民航局首次专门针对“充电宝”发出公告，公告要求旅客携带登机的“充电宝”额定能量不能超过一定标准。这一“标准”的单位是（）A.Ah B.mAh C.Wh D.VA5、甲、乙两容器中装有质量相等的水，水温分别为25 C 和75 C ，现将一温度为65 C 的金最新 K12000[k12]0属球放入甲容器中，热平衡后水温升高到 45 C ，然后迅速取出金属球并放入乙容器中，热平衡后乙容器中水温为(不计热量散失和水的质量的变化) ( ) A. 65 C B. 60 C C. 55 C D. 50 C6、某灯泡直接连在电压不变的电源两端，灯泡的电功率为 16 瓦，现通过长导线将该灯泡连接到原来的电源上，灯泡的电功率为 9 瓦，若灯泡的电阻不变，则长导线消耗的电功率为( ) A.7 瓦 B.5 瓦 C.3 瓦 D.1 瓦7、.阻值相等的三个电阻 R 和 R1,R2,R3 组成如图所示的电路，且 R1=R2 =R3 ，若电阻 R1两端的电压为 20 伏，电阻R3 两端的电压为 4 伏，则...
