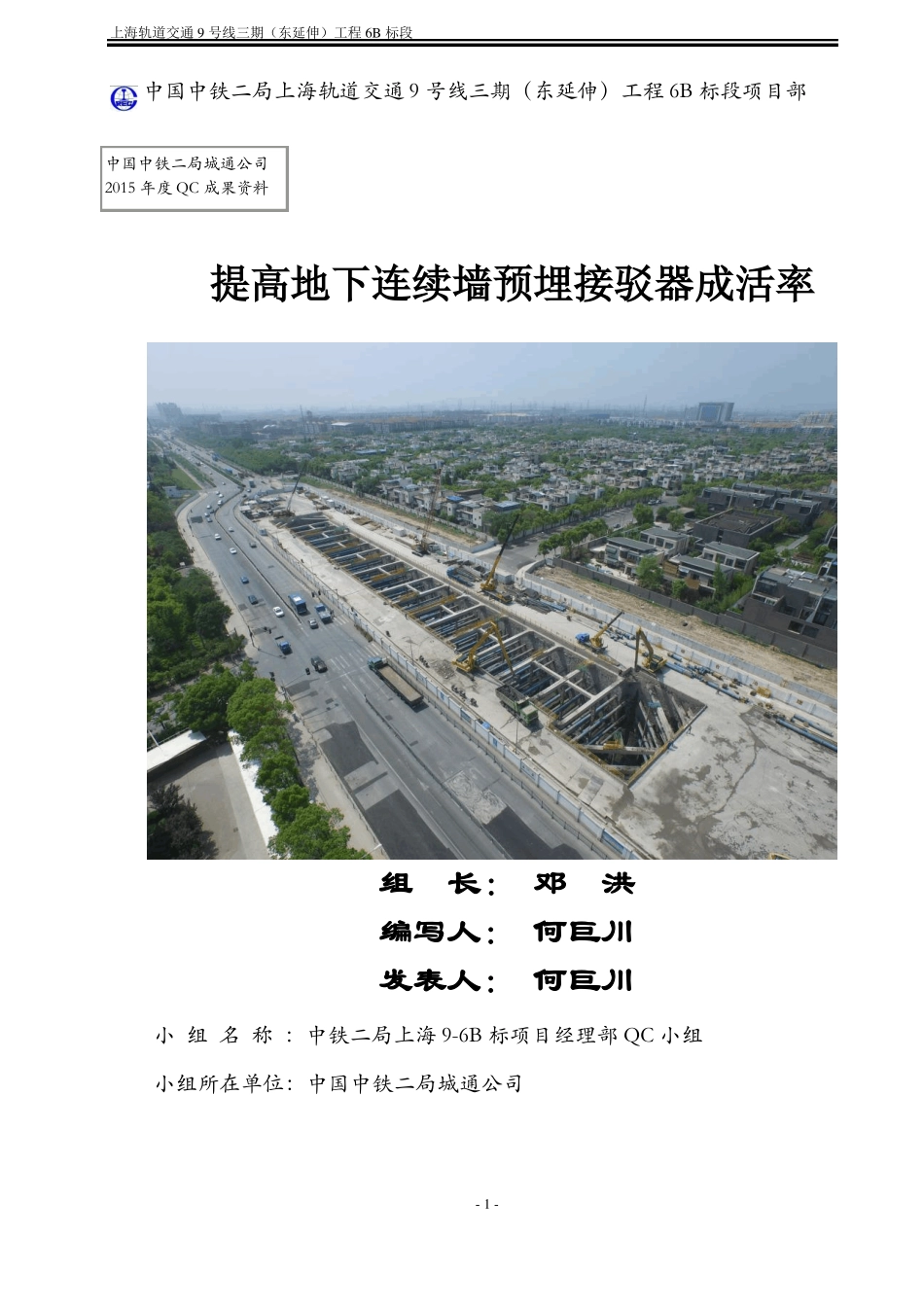

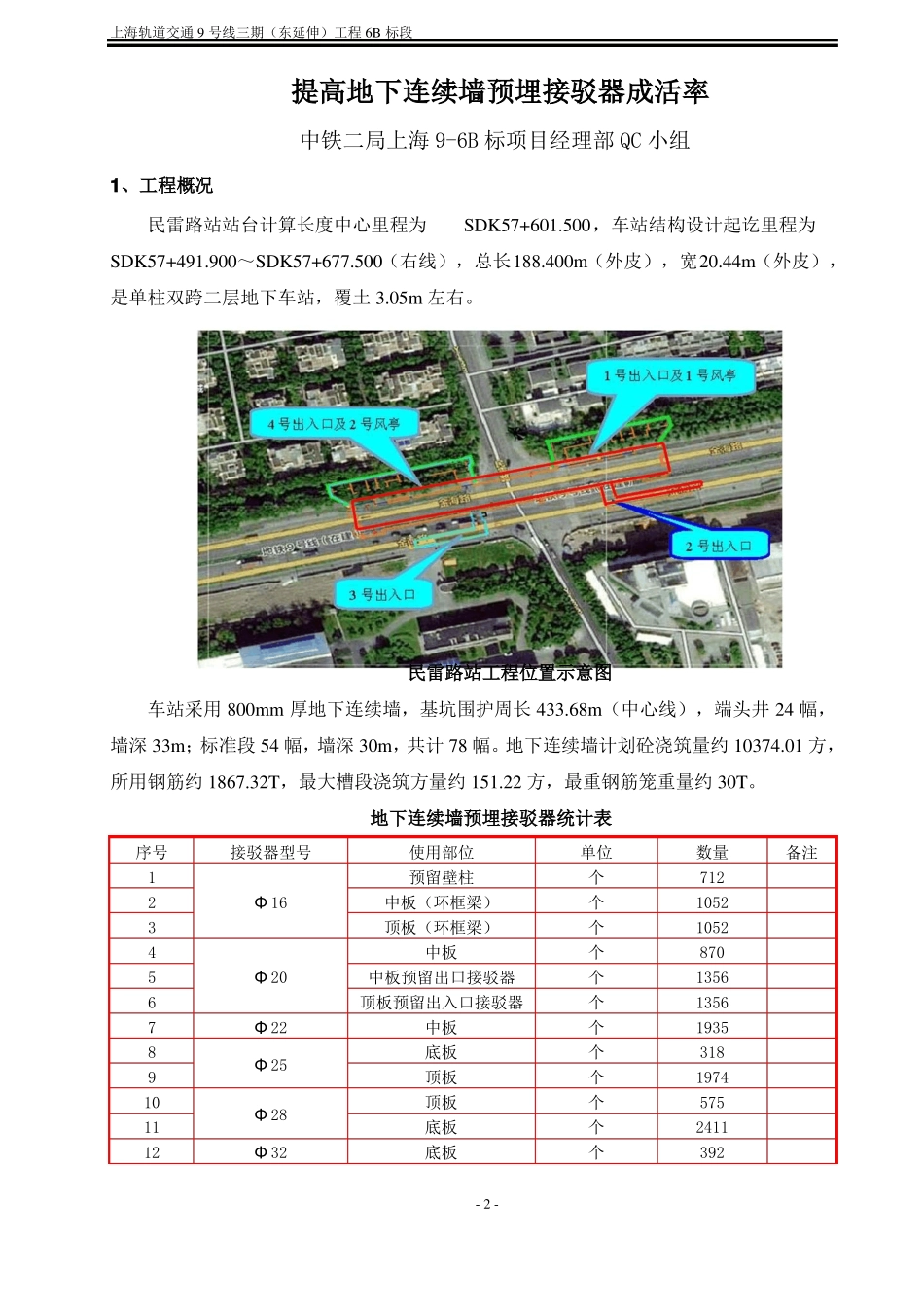

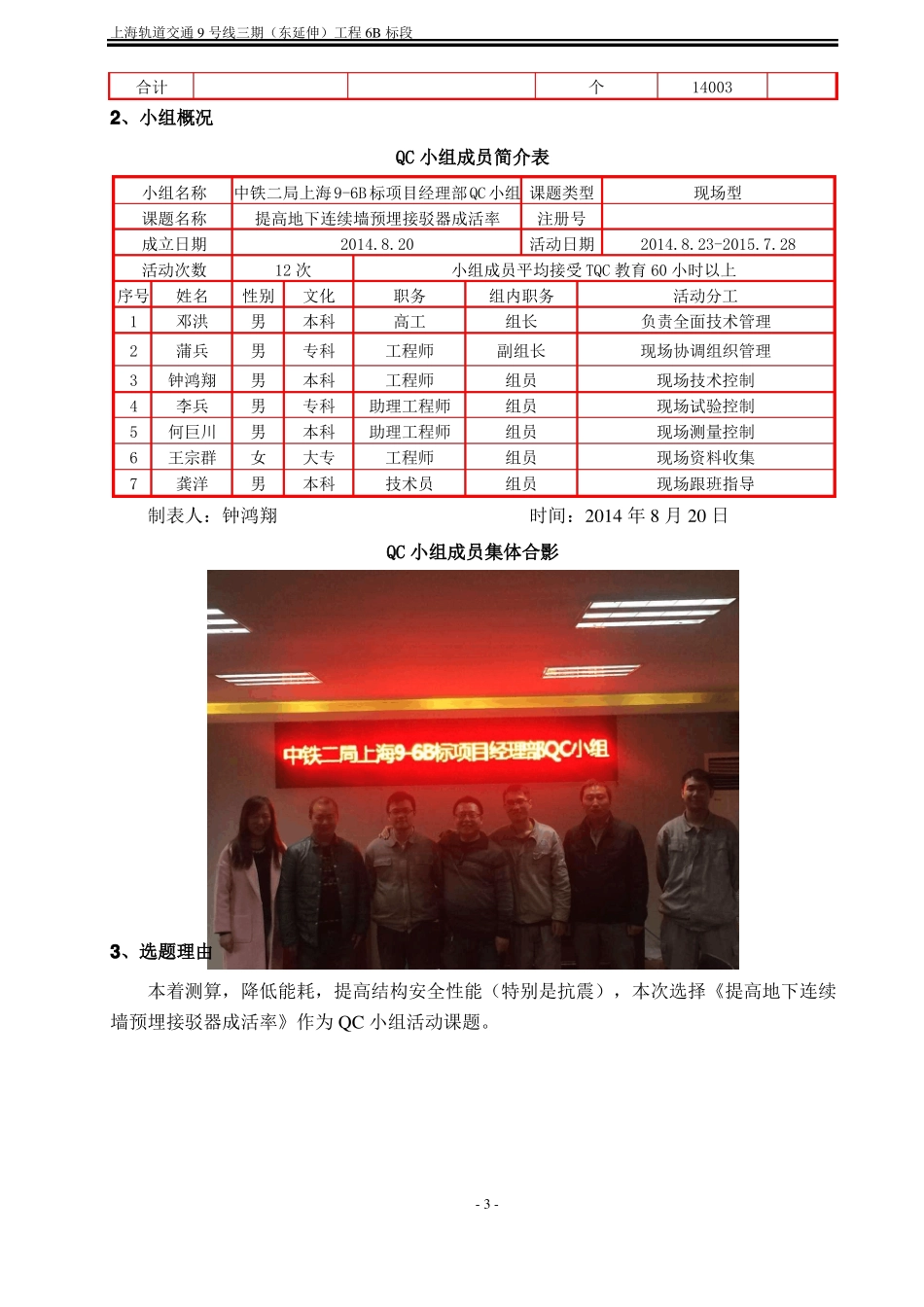

上海轨道交通 9 号线三期（东延伸）工程 6B 标段中国中铁二局上海轨道交通 9 号线三期（东延伸）工程 6B 标段项目部中国中铁二局城通公司QC 成果资料2015 年度提高地下连续墙预埋接驳器成活率组长： 邓洪编写人： 何巨川发表人： 何巨川小 组 名 称 ：中铁二局上海 9-6B 标项目经理部 QC 小组小组所在单位：中国中铁二局城通公司- 1 -上海轨道交通 9 号线三期（东延伸）工程 6B 标段提高地下连续墙预埋接驳器成活率中铁二局上海 9-6B 标项目经理部 QC 小组1、工程概况民雷路站站台计算长度中心里程为SDK57+601.500，车站结构设计起讫里程为SDK57+491.900～SDK57+677.500（右线），总长188.400m（外皮），宽20.44m（外皮），是单柱双跨二层地下车站，覆土 3.05m 左右。民雷路站工程位置示意图车站采用 800mm 厚地下连续墙，基坑围护周长 433.68m（中心线），端头井 24 幅，墙深 33m；标准段 54 幅，墙深 30m，共计 78 幅。地下连续墙计划砼浇筑量约 10374.01 方，所用钢筋约 1867.32T，最大槽段浇筑方量约 151.22 方，最重钢筋笼重量约 30T。地下连续墙预埋接驳器统计表序号123456789101112接驳器型号Φ 16使用部位预留壁柱中板（环框梁）顶板（环框梁）中板单位个个个个个个个个个个个个数量7121052105287013561356193531819745752411392备注Φ 20Φ 22Φ 25Φ 28Φ 32中板预留出口接驳器顶板预留出入口接驳器中板底板顶板顶板底板底板- 2 -上海轨道交通 9 号线三期（东延伸）工程 6B 标段合计个140032、小组概况QC 小组成员简介表小组名称课题名称成立日期活动次数序号1234567姓名邓洪蒲兵钟鸿翔李兵何巨川王宗群龚洋男男男男男女男12 次性别文化本科专科本科专科本科大专本科职务高工工程师工程师助理工程师助理工程师工程师技术员中铁二局上海9-6B标项目经理部QC小组 课题类型提高地下连续墙预埋接驳器成活率2014.8.20注册号活动日期组内职务组长副组长组员组员组员组员组员现场型2014.8.23-2015.7.28活动分工负责全面技术管理现场协调组织管理现场技术控制现场试验控制现场测量控制现场资料收集现场跟班指导小组成员平均接受 TQC 教育 60 小时以上制表人：钟鸿翔时间：2014 年 8 月 20 日QC 小组成员集体合影3、选题理由本着测算，降低能耗，提高结构安全性能（特别是抗震），本次选择《提高地下连续墙预埋接驳器成活率》作为 QC 小组活动课题。- 3 -上海轨道...
