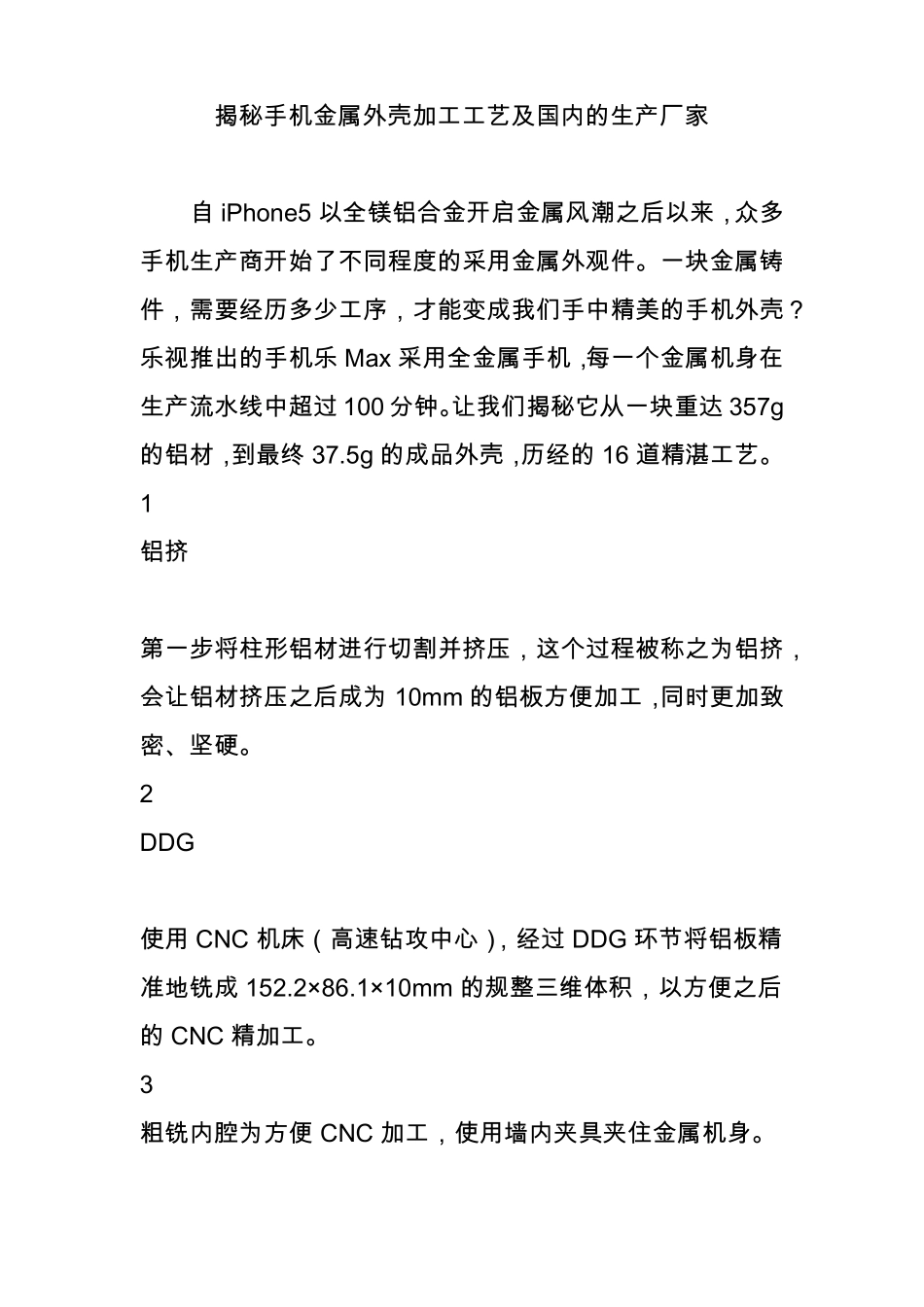

揭秘手机金属外壳加工工艺及国内的生产厂家_第1页
1/8

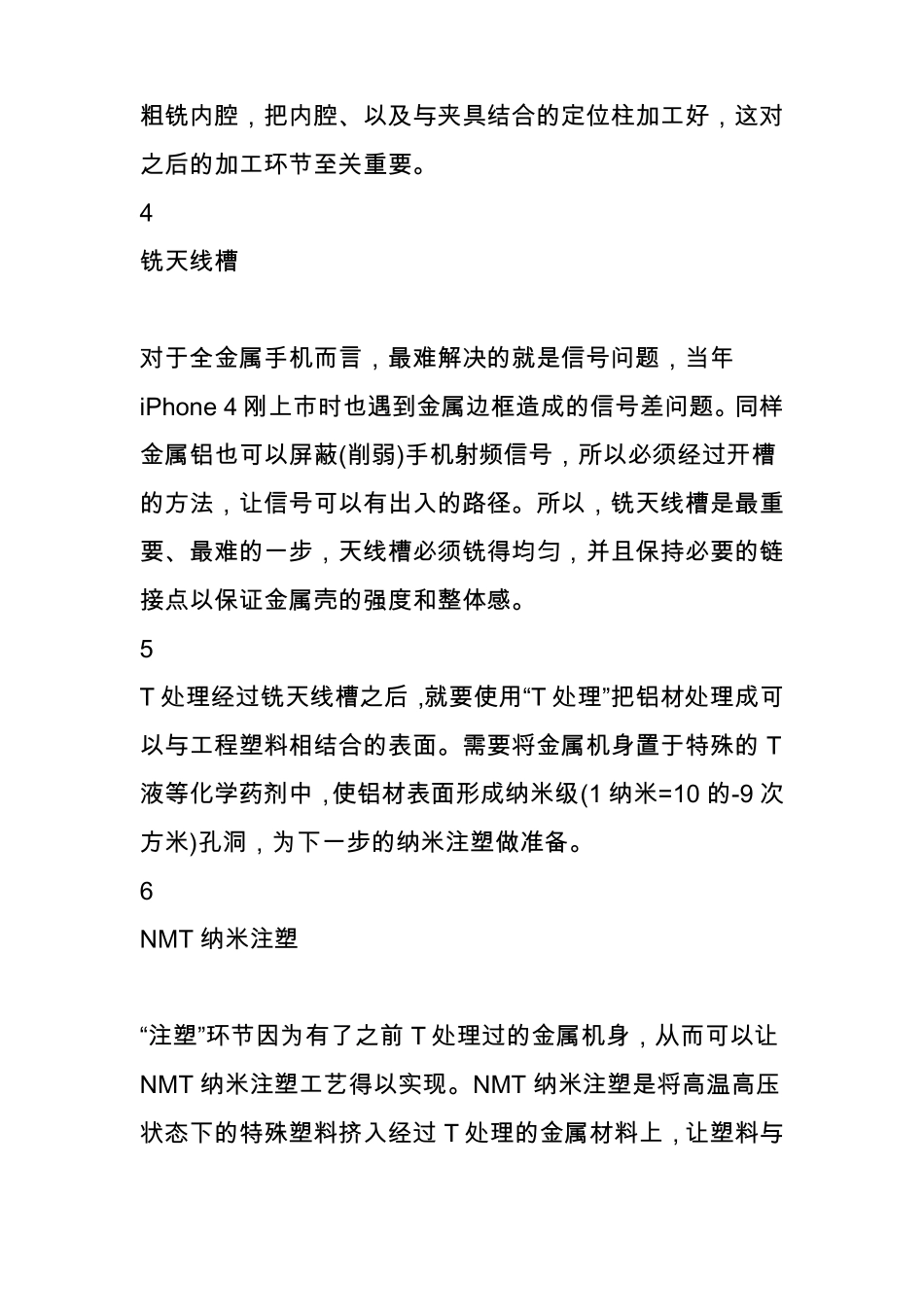

揭秘手机金属外壳加工工艺及国内的生产厂家_第2页
2/8

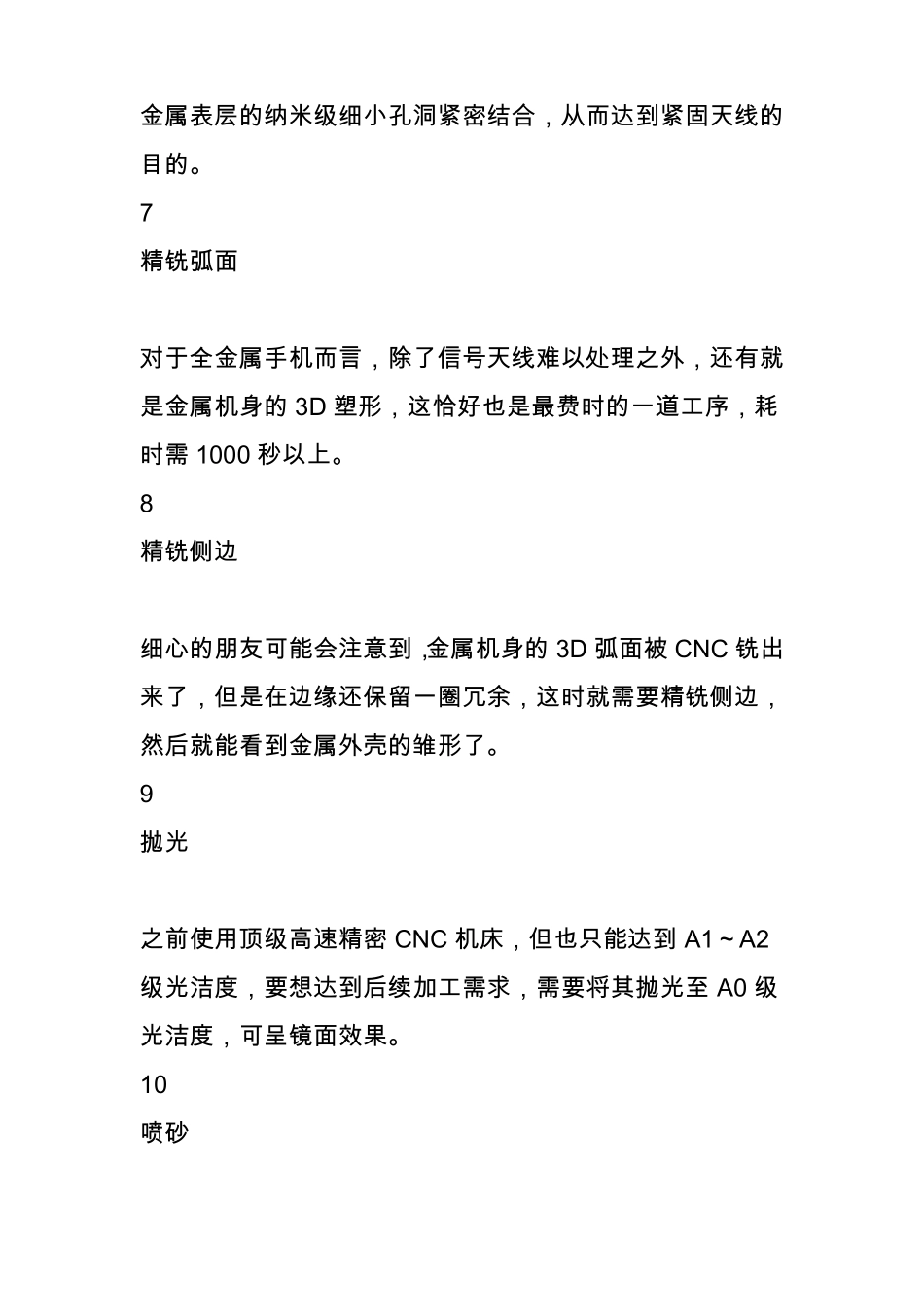

揭秘手机金属外壳加工工艺及国内的生产厂家_第3页
3/8
揭秘手机金属外壳加工工艺及国内的生产厂家自 iPhone5 以全镁铝合金开启金属风潮之后以来,众多手机生产商开始了不同程度的采用金属外观件。一块金属铸件,需要经历多少工序,才能变成我们手中精美的手机外壳?乐视推出的手机乐 Max 采用全金属手机,每一个金属机身在生产流水线中超过 100 分钟。让我们揭秘它从一块重达 357g的铝材,到最终 37.5g 的成品外壳,历经的 16 道精湛工艺。1铝挤第一步将柱形铝材进行切割并挤压,这个过程被称之为铝挤,会让铝材挤压之后成为 10mm 的铝板方便加工,同时更加致密、坚硬。2DDG使用 CNC 机床(高速钻攻中心),经过 DDG 环节将铝板精准地铣成 152.2×86.1×10mm 的规整三维体积,以方便之后的 CNC 精加工。3粗铣内腔为方便 CNC 加工,使用墙内夹具夹住金属机身。粗铣内腔,把内腔、以及与夹具结合的定位柱加工好,这对之后的加工环节至关重要。4铣天线槽对于全金属手机而言,最难解决的就是信号问题,当年iPhone 4 刚上市时也遇到金属边框造成的信号差问题。同样金属铝也可以屏蔽(削弱)手机射频信号,所以必须经过开槽的方法,让信号可以有出入的路径。所以,铣天线槽是最重要、最难的一步,天线槽必须铣得均匀,并且保持必要的链接点以保证金属壳的强度和整体感。5T 处理经过铣天线槽之后,就要使用“T 处理”把铝材处理成可以与工程塑料相结合的表面。需要将金属机身置于特殊的 T液等化学药剂中,使铝材表面形成纳米级(1 纳米=10 的-9 次方米)孔洞,为下一步的纳米注塑做准备。6NMT 纳米注塑“注塑”环节因为有了之前 T 处理过的金属机身,从而可以让NMT 纳米注塑工艺得以实现。NMT 纳米注塑是将高温高压状态下的特殊塑料挤入经过 T 处理的金属材料上,让塑料与金属表层的纳米级细小孔洞紧密结合,从而达到紧固天线的目的。7精铣弧面对于全金属手机而言,除了信号天线难以处理之外,还有就是金属机身的 3D 塑形,这恰好也是最费时的一道工序,耗时需 1000 秒以上。8精铣侧边细心的朋友可能会注意到,金属机身的 3D 弧面被 CNC 铣出来了,但是在边缘还保留一圈冗余,这时就需要精铣侧边,然后就能看到金属外壳的雏形了。9抛光之前使用顶级高速精密 CNC 机床,但也只能达到 A1~A2级光洁度,要想达到后续加工需求,需要将其抛光至 A0 级光洁度,可呈镜面效果。10喷砂然而全金属手机并不是全光面的效果,而是呈现磨砂表面。这就需要通过“喷砂”工艺,...
