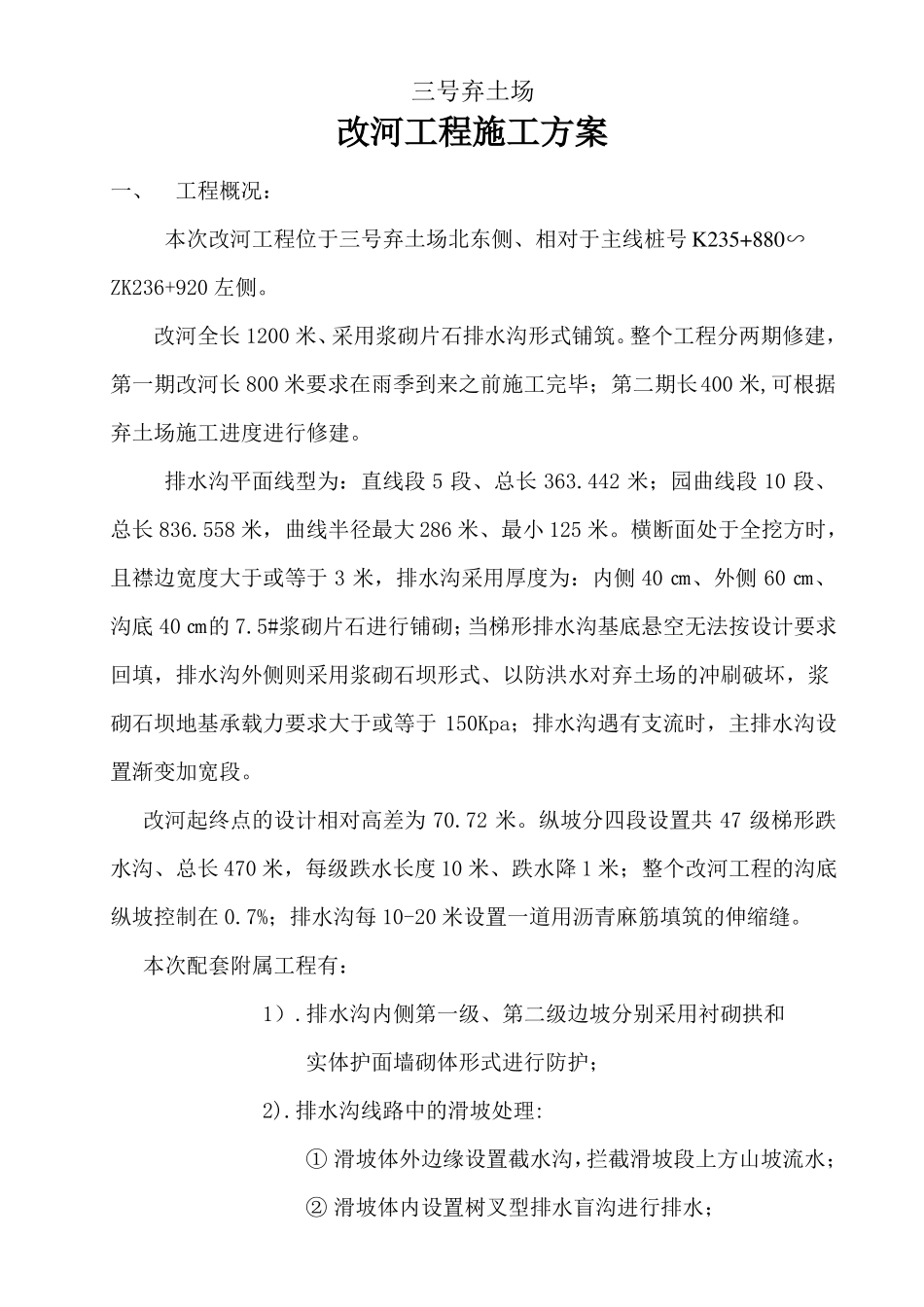

三号弃土场改 河 工 程 施 工 方 案三福高速公路 SA11 合同段中铁三局二公司项目经理部三号弃土场改河工程施工方案一、工程概况：本次改河工程位于三号弃土场北东侧、相对于主线桩号 K235+880∽ZK236+920 左侧。改河全长 1200 米、采用浆砌片石排水沟形式铺筑。整个工程分两期修建，第一期改河长 800 米要求在雨季到来之前施工完毕；第二期长400 米,可根据弃土场施工进度进行修建。排水沟平面线型为：直线段 5 段、总长 363.442 米；园曲线段 10 段、总长 836.558 米，曲线半径最大 286 米、最小 125 米。横断面处于全挖方时，且襟边宽度大于或等于 3 米，排水沟采用厚度为：内侧 40 ㎝、外侧 60 ㎝、沟底 40 ㎝的 7.5#浆砌片石进行铺砌；当梯形排水沟基底悬空无法按设计要求回填，排水沟外侧则采用浆砌石坝形式、以防洪水对弃土场的冲刷破坏，浆砌石坝地基承载力要求大于或等于 150Kpa；排水沟遇有支流时，主排水沟设置渐变加宽段。改河起终点的设计相对高差为 70.72 米。纵坡分四段设置共 47 级梯形跌水沟、总长 470 米，每级跌水长度 10 米、跌水降 1 米；整个改河工程的沟底纵坡控制在 0.7%；排水沟每 10-20 米设置一道用沥青麻筋填筑的伸缩缝。本次配套附属工程有：1）.排水沟内侧第一级、第二级边坡分别采用衬砌拱和实体护面墙砌体形式进行防护；2).排水沟线路中的滑坡处理:① 滑坡体外边缘设置截水沟，拦截滑坡段上方山坡流水；② 滑坡体内设置树叉型排水盲沟进行排水；③ 为抵抗表面淤质泥土下滑，同时采用Ф20 ㎝的松木桩呈梅花状夯入滑坡体内坚硬地面以下 2 米；主要工程量表：(一)、改河修筑梯形排水沟工程：土、石方开挖m366762土方回填m318878.2沟槽石坝碎石土换填m33392.27．5#浆砌片石m39091.21(二)、排水沟沿线坡面防护工程：土、石方开挖m35100.1土方回填m35058.1C20 混凝土预制m343.1(三)、排水沟沿线滑坡体处理工程：项目挖沟槽7.5#浆砌片石填碎石土工布铺筑Ф20 抗滑松木桩名称截水沟盲沟二、施工准备：1、改河工程开工文件及图纸已备齐，几何尺寸及工程量已审核校对完毕；2、施工便道已畅通、场地已平整，人员和机械已进场就位；m323838.256m3176.8m3102.02m2637.6根10253、混凝土、砂浆配合比已选定，料场及拌和场地面已硬化。砂、石、水泥原材料已按要求进场，经检验合格并分类堆放；4、排水沟中线及右侧边坡开口线放样已完成，标高、平面位置经复核无误，已报...
