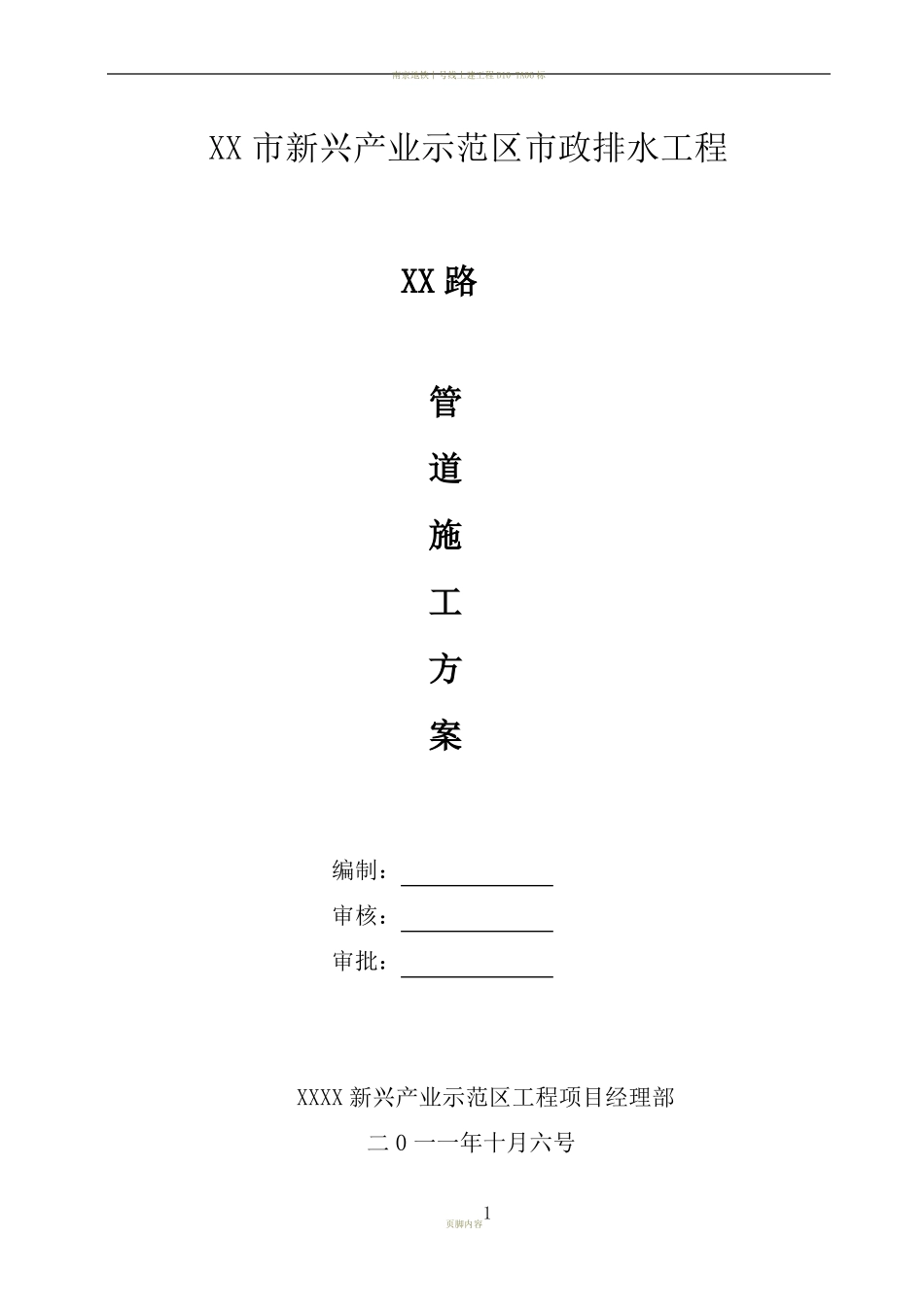

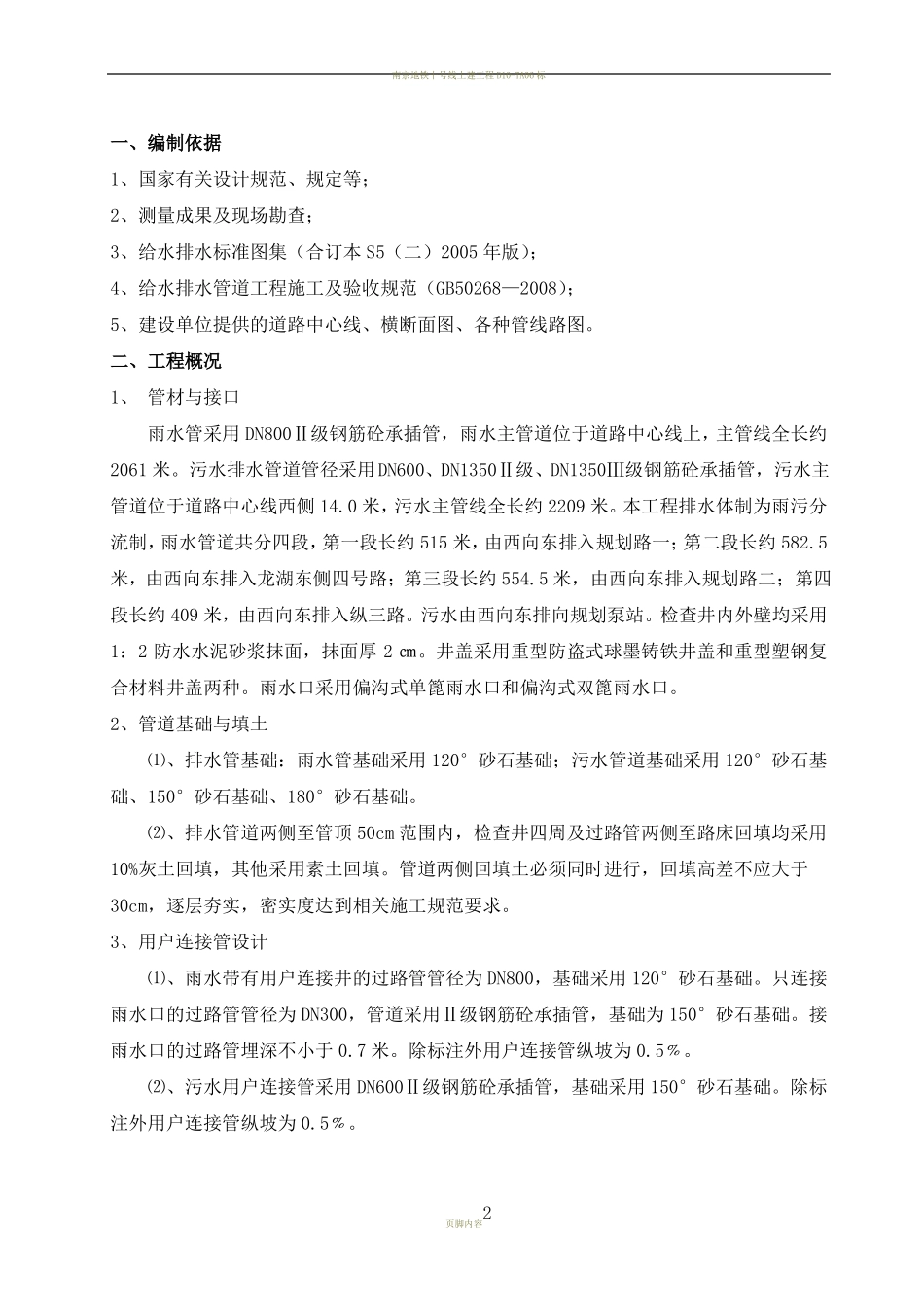

南京地铁十号线土建工程 D10-TA06 标XX 市新兴产业示范区市政排水工程XX 路管道施工方案编制：审核：审批：XXXX 新兴产业示范区工程项目经理部二 0 一一年十月六号页脚内容1南京地铁十号线土建工程 D10-TA06 标一、编制依据1、国家有关设计规范、规定等；2、测量成果及现场勘查；3、给水排水标准图集（合订本 S5（二）2005 年版）；4、给水排水管道工程施工及验收规范（GB50268—2008）；5、建设单位提供的道路中心线、横断面图、各种管线路图
二、工程概况1、 管材与接口雨水管采用 DN800Ⅱ级钢筋砼承插管，雨水主管道位于道路中心线上，主管线全长约2061 米
污水排水管道管径采用DN600、DN1350Ⅱ级、DN1350Ⅲ级钢筋砼承插管，污水主管道位于道路中心线西侧 14
0 米，污水主管线全长约 2209 米
本工程排水体制为雨污分流制，雨水管道共分四段，第一段长约 515 米，由西向东排入规划路一；第二段长约 582
5米，由西向东排入龙湖东侧四号路；第三段长约 554
5 米，由西向东排入规划路二；第四段长约 409 米，由西向东排入纵三路
污水由西向东排向规划泵站
检查井内外壁均采用1：2 防水水泥砂浆抹面，抹面厚 2 ㎝
井盖采用重型防盗式球墨铸铁井盖和重型塑钢复合材料井盖两种
雨水口采用偏沟式单篦雨水口和偏沟式双篦雨水口
2、管道基础与填土⑴、排水管基础：雨水管基础采用 120°砂石基础；污水管道基础采用 120°砂石基础、150°砂石基础、180°砂石基础
⑵、排水管道两侧至管顶 50cm 范围内，检查井四周及过路管两侧至路床回填均采用10%灰土回填，其他采用素土回填
管道两侧回填土必须同时进行，回填高差不应大于30cm，逐层夯实，密实度达到相关施工规范要求
3、用户连接管设计⑴、雨水带有用户连接井的过路管管径为 DN800，基础采
