物料提升机安全施工方案

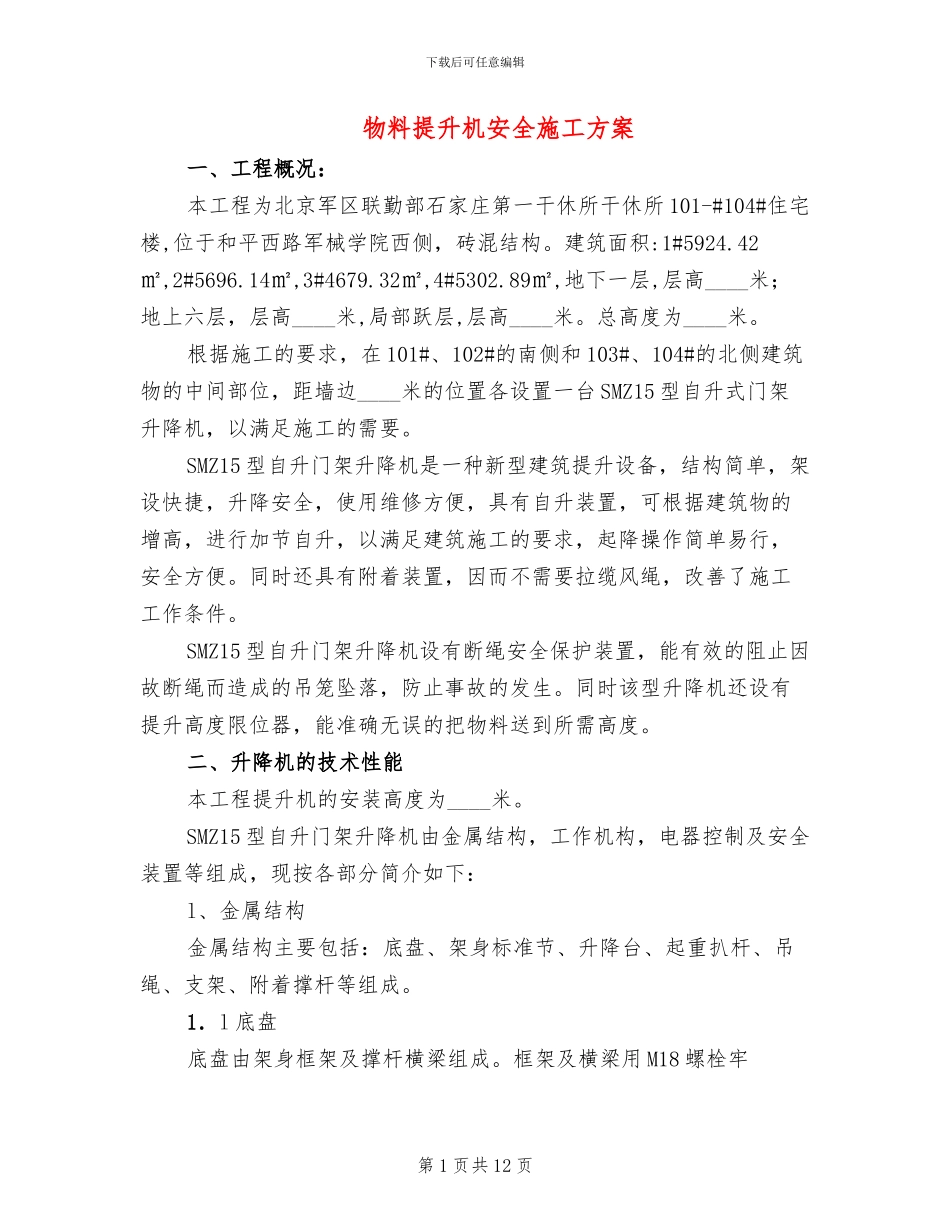

下载后可任意编辑物料提升机安全施工方案一、工程概况：本工程为北京军区联勤部石家庄第一干休所干休所 101-#104#住宅楼,位于和平西路军械学院西侧，砖混结构。建筑面积:1#5924.42㎡,2#5696.14㎡,3#4679.32㎡,4#5302.89㎡,地下一层,层高____米；地上六层，层高____米,局部跃层,层高____米。总高度为____米。根据施工的要求，在 101#、102#的南侧和 103#、104#的北侧建筑物的中间部位，距墙边____米的位置各设置一台 SMZ15 型自升式门架升降机，以满足施工的需要。SMZ15 型自升门架升降机是一种新型建筑提升设备，结构简单，架设快捷，升降安全，使用维修方便，具有自升装置，可根据建筑物的增高，进行加节自升，以满足建筑施工的要求，起降操作简单易行，安全方便。同时还具有附着装置，因而不需要拉缆风绳，改善了施工工作条件。SMZ15 型自升门架升降机设有断绳安全保护装置，能有效的阻止因故断绳而造成的吊笼坠落，防止事故的发生。同时该型升降机还设有提升高度限位器，能准确无误的把物料送到所需高度。二、升降机的技术性能本工程提升机的安装高度为____米。SMZ15 型自升门架升降机由金属结构，工作机构，电器控制及安全装置等组成，现按各部分简介如下：l、金属结构金属结构主要包括：底盘、架身标准节、升降台、起重扒杆、吊绳、支架、附着撑杆等组成。1．l 底盘底盘由架身框架及撑杆横梁组成。框架及横梁用 M18 螺栓牢第 1 页共 12 页下载后可任意编辑固联为一体，通过地脚螺栓稳固于检基础上，框架以上为两架身底架节，承杆将底节及横梁牢固联为一体，以增加门架的倾覆稳定性。1．2 架身标准节架身的组成单元是标准节，标准节数量的多少决定着提升高度。架身标准节的断面尺寸为 60O＊5O0，高度____米，中部设三道框架平撑，以增加标准节的稳固性，同时兼做断绳保护装置的限制支撑，标准节的两端为连接法兰，并设有附着杆的连接杆。1．3 升降台升降台是该设备的中心部件，除具有起重横梁作从外，还具有升降功能，其顶部中心设有扒杆底做。物料进行垂直提升时，升降台的卡板阻滞于标准节的框架平撑上，架身需加节升高时，利用升降台上的手动升降机构，使升降台沿架身升高到所需高度位置。l．4 起重扒杆 起重扒杆是升降机提升加节的设备，安装于升降台顶部的中心底座上，中下部设有手动卷扬系统，并能在升降台底座上任意方向旋转，将标准节垂直提升，并旋转到架身位置加节，使架身加高。1．5 吊笼吊笼是装运物料的提升...
