计算机图形学实验报告

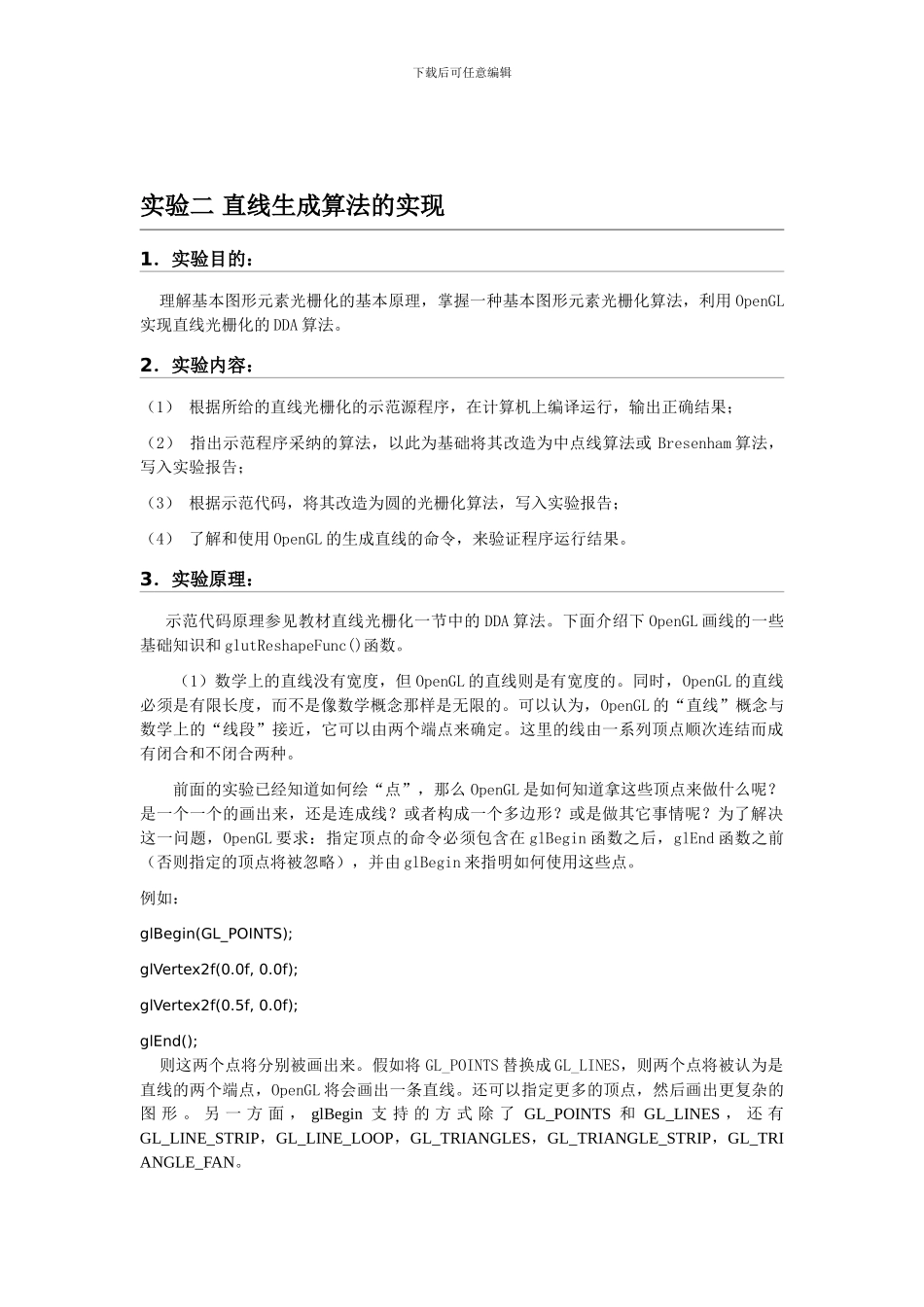

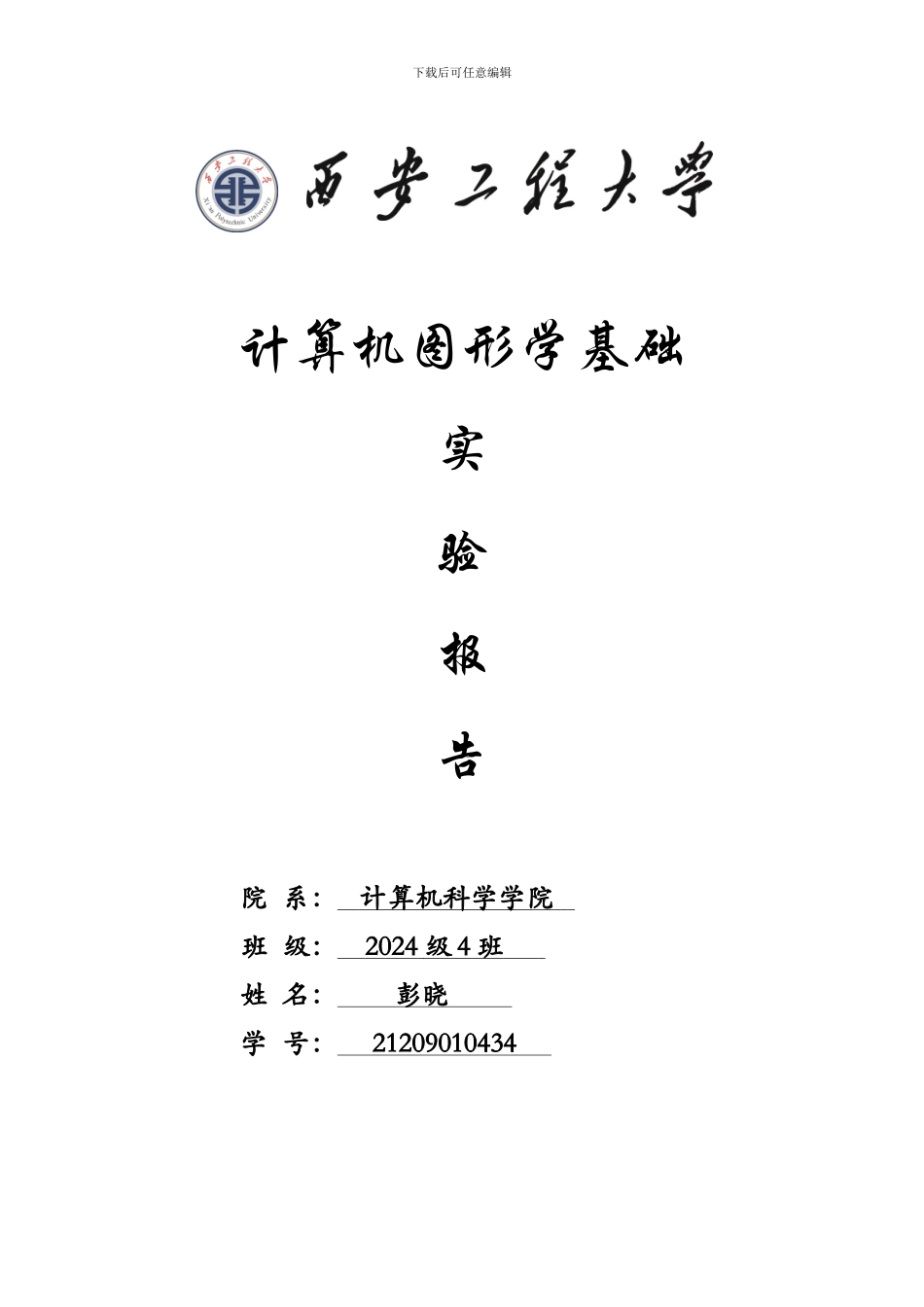

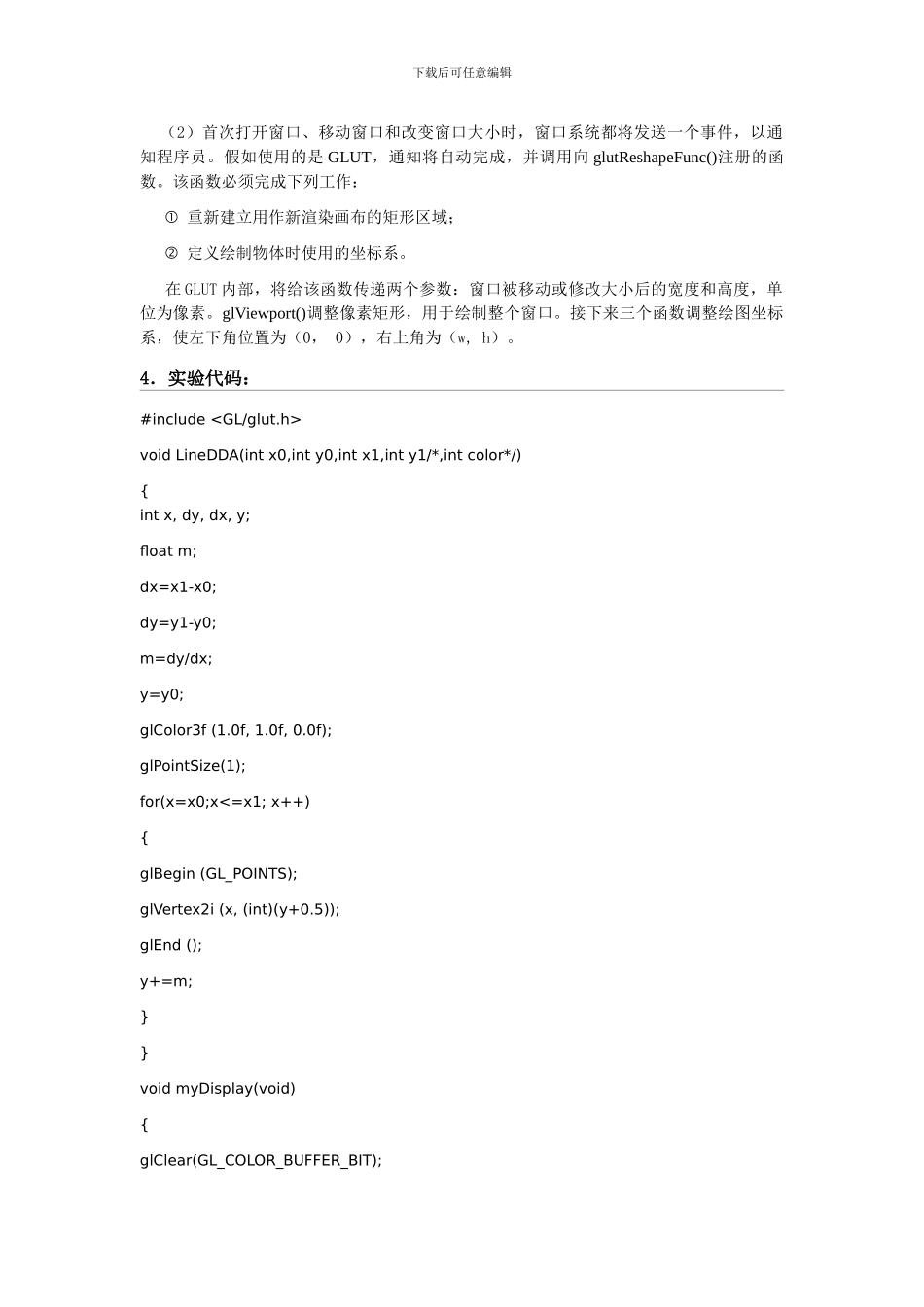

下载后可任意编辑计算机图形学基础实验报告院 系： 计算机科学学院 班 级： 2024 级 4 班 姓 名： 彭晓 学 号： 21209010434 下载后可任意编辑实验二 直线生成算法的实现1．实验目的： 理解基本图形元素光栅化的基本原理，掌握一种基本图形元素光栅化算法，利用 OpenGL实现直线光栅化的 DDA 算法。2．实验内容：（1） 根据所给的直线光栅化的示范源程序，在计算机上编译运行，输出正确结果；（2） 指出示范程序采纳的算法，以此为基础将其改造为中点线算法或 Bresenham 算法，写入实验报告；（3） 根据示范代码，将其改造为圆的光栅化算法，写入实验报告；（4） 了解和使用 OpenGL 的生成直线的命令，来验证程序运行结果。3．实验原理： 示范代码原理参见教材直线光栅化一节中的 DDA 算法。下面介绍下 OpenGL 画线的一些基础知识和 glutReshapeFunc()函数。 （1）数学上的直线没有宽度，但 OpenGL 的直线则是有宽度的。同时，OpenGL 的直线必须是有限长度，而不是像数学概念那样是无限的。可以认为，OpenGL 的“直线”概念与数学上的“线段”接近，它可以由两个端点来确定。这里的线由一系列顶点顺次连结而成有闭合和不闭合两种。 前面的实验已经知道如何绘“点”，那么 OpenGL 是如何知道拿这些顶点来做什么呢？是一个一个的画出来，还是连成线？或者构成一个多边形？或是做其它事情呢？为了解决这一问题，OpenGL 要求：指定顶点的命令必须包含在 glBegin 函数之后，glEnd 函数之前（否则指定的顶点将被忽略），并由 glBegin 来指明如何使用这些点。例如：glBegin(GL_POINTS);glVertex2f(0.0f, 0.0f);glVertex2f(0.5f, 0.0f);glEnd(); 则这两个点将分别被画出来。假如将 GL_POINTS 替换成 GL_LINES，则两个点将被认为是直线的两个端点，OpenGL 将会画出一条直线。还可以指定更多的顶点，然后画出更复杂的图 形 。 另 一 方 面 ， glBegin 支 持 的 方 式 除 了 GL_POINTS 和 GL_LINES ， 还 有GL_LINE_STRIP，GL_LINE_LOOP，GL_TRIANGLES，GL_TRIANGLE_STRIP，GL_TRIANGLE_FAN。下载后可任意编辑 （2）首次打开窗口、移动窗口和改变窗口大小时，窗口系统都将发送一个事件，以通知程序员。假如使用的是 GLUT，通知将自动完成，并调用向 glutReshapeFunc()注册的函数。该函数必须完成下列工作： Ÿ  重新建立用作新渲染画布的矩形区域； Ÿ  定义绘制物...
