仰斜式路肩挡土墙施工组织设计

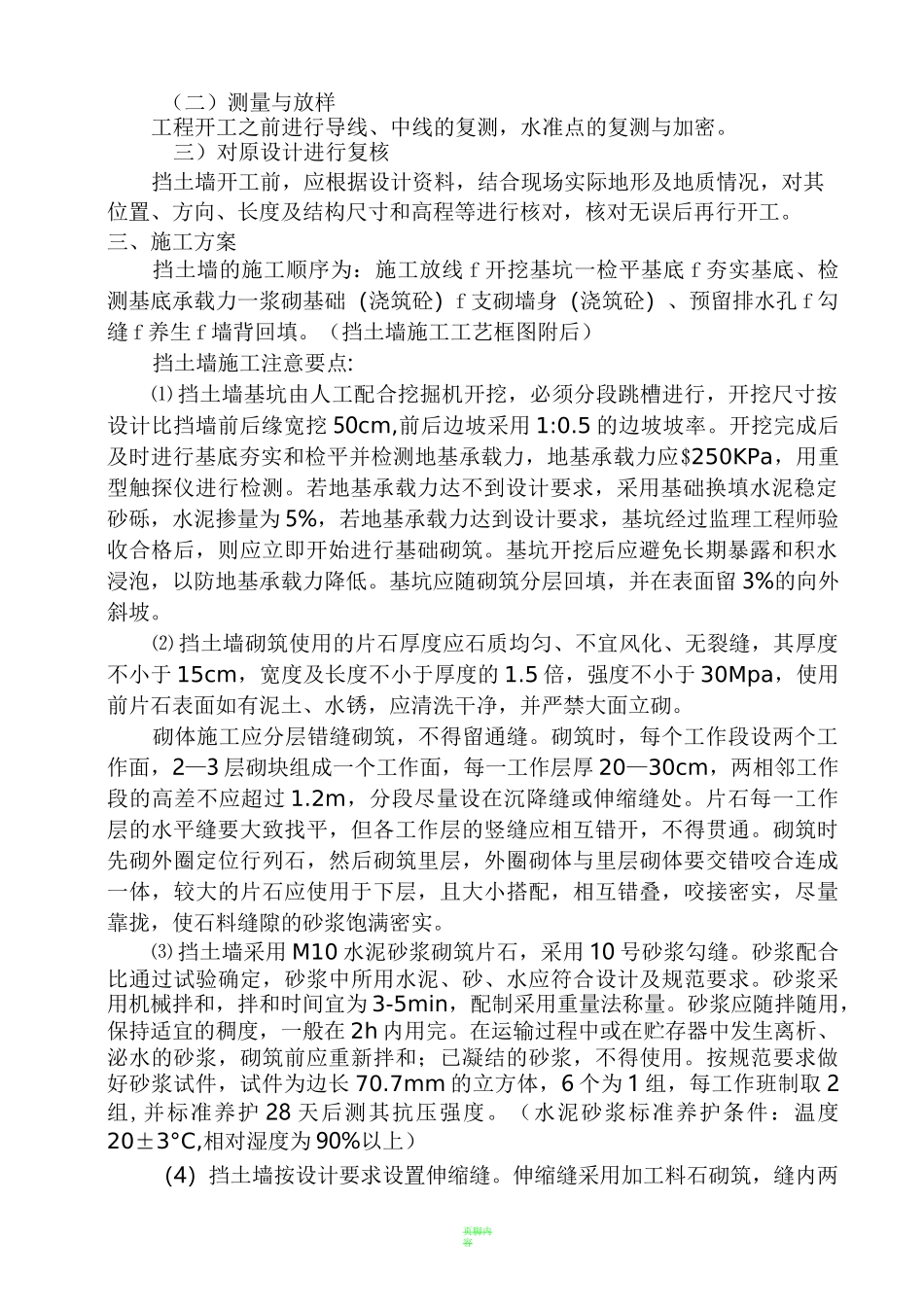

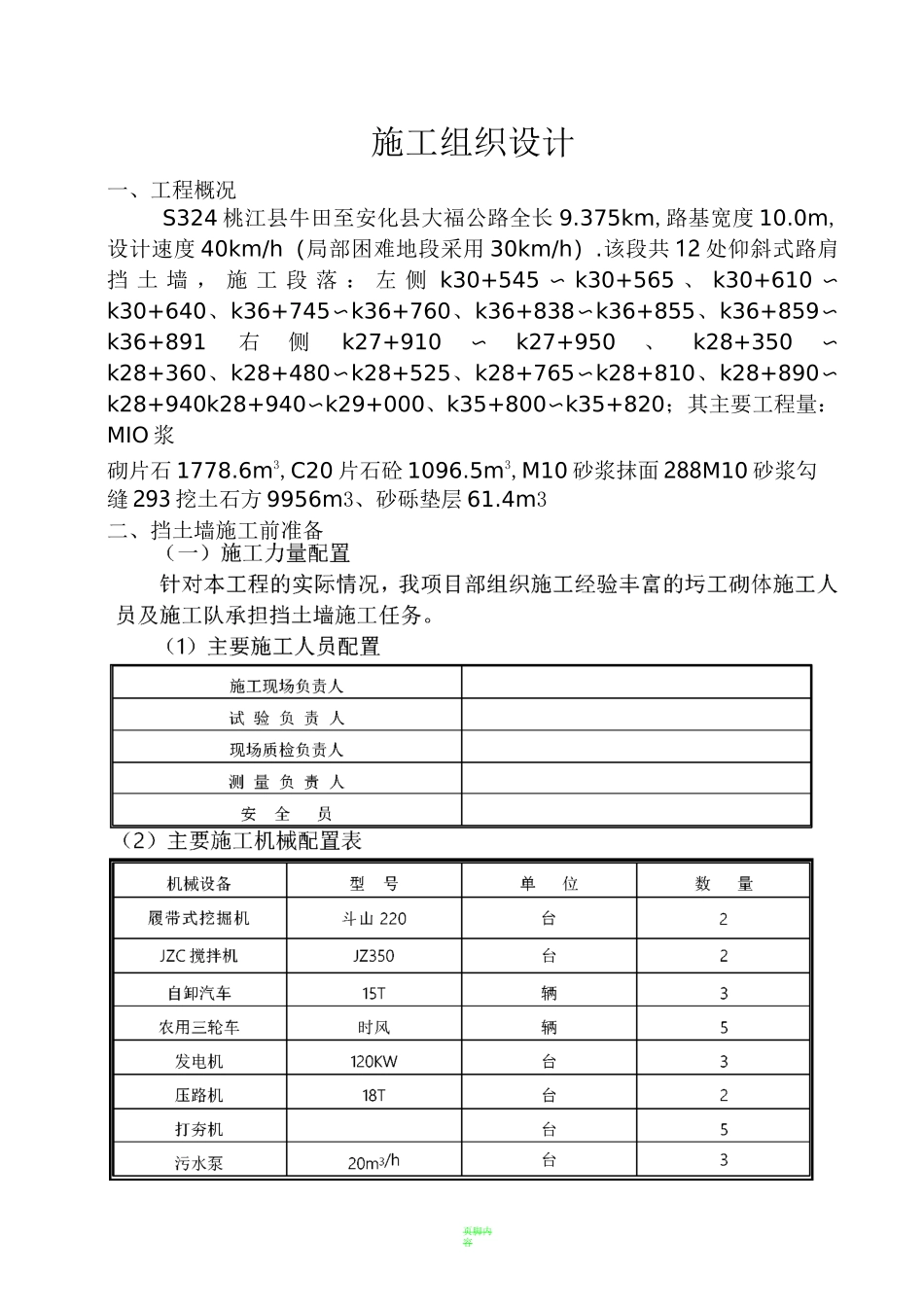

页脚内容施工组织设计一、工程概况S324 桃江县牛田至安化县大福公路全长 9.375km,路基宽度 10.0m,设计速度 40km/h（局部困难地段采用 30km/h）.该段共 12 处仰斜式路肩挡 土 墙 ， 施 工 段 落 ： 左 侧 k30+545 〜 k30+565 、 k30+610 〜k30+640、k36+745〜k36+760、k36+838〜k36+855、k36+859〜k36+891右侧k27+910〜k27+950、k28+350〜k28+360、k28+480〜k28+525、k28+765〜k28+810、k28+890〜k28+940k28+940〜k29+000、k35+800〜k35+820；其主要工程量：MIO 浆砌片石 1778.6m3,C20 片石砼 1096.5m3,M10 砂浆抹面 288M10 砂浆勾缝 293 挖土石方 9956m3、砂砾垫层 61.4m3二、挡土墙施工前准备页脚内容（二）测量与放样工程开工之前进行导线、中线的复测，水准点的复测与加密。三）对原设计进行复核挡土墙开工前，应根据设计资料，结合现场实际地形及地质情况，对其位置、方向、长度及结构尺寸和高程等进行核对，核对无误后再行开工。三、施工方案挡土墙的施工顺序为：施工放线 f 开挖基坑一检平基底 f 夯实基底、检测基底承载力一浆砌基础（浇筑砼）f 支砌墙身（浇筑砼）、预留排水孔 f 勾缝 f 养生 f 墙背回填。（挡土墙施工工艺框图附后）挡土墙施工注意要点:⑴ 挡土墙基坑由人工配合挖掘机开挖，必须分段跳槽进行，开挖尺寸按设计比挡墙前后缘宽挖 50cm,前后边坡采用 1:0.5 的边坡坡率。开挖完成后及时进行基底夯实和检平并检测地基承载力，地基承载力应$250KPa，用重型触探仪进行检测。若地基承载力达不到设计要求，采用基础换填水泥稳定砂砾，水泥掺量为 5%，若地基承载力达到设计要求，基坑经过监理工程师验收合格后，则应立即开始进行基础砌筑。基坑开挖后应避免长期暴露和积水浸泡，以防地基承载力降低。基坑应随砌筑分层回填，并在表面留 3%的向外斜坡。⑵ 挡土墙砌筑使用的片石厚度应石质均匀、不宜风化、无裂缝，其厚度不小于 15cm，宽度及长度不小于厚度的 1.5 倍，强度不小于 30Mpa，使用前片石表面如有泥土、水锈，应清洗干净，并严禁大面立砌。砌体施工应分层错缝砌筑，不得留通缝。砌筑时，每个工作段设两个工作面，2—3 层砌块组成一个工作面，每一工作层厚 20—30cm，两相邻工作段的高差不应超过 1.2m，分段尽量设在沉降缝或伸缩缝处。片石每一工作层的水平缝要大致找平，但各工作层的竖缝应相互错开，不得贯通。砌筑时先砌外圈定位行列石，然后砌筑里层，外圈砌体...
