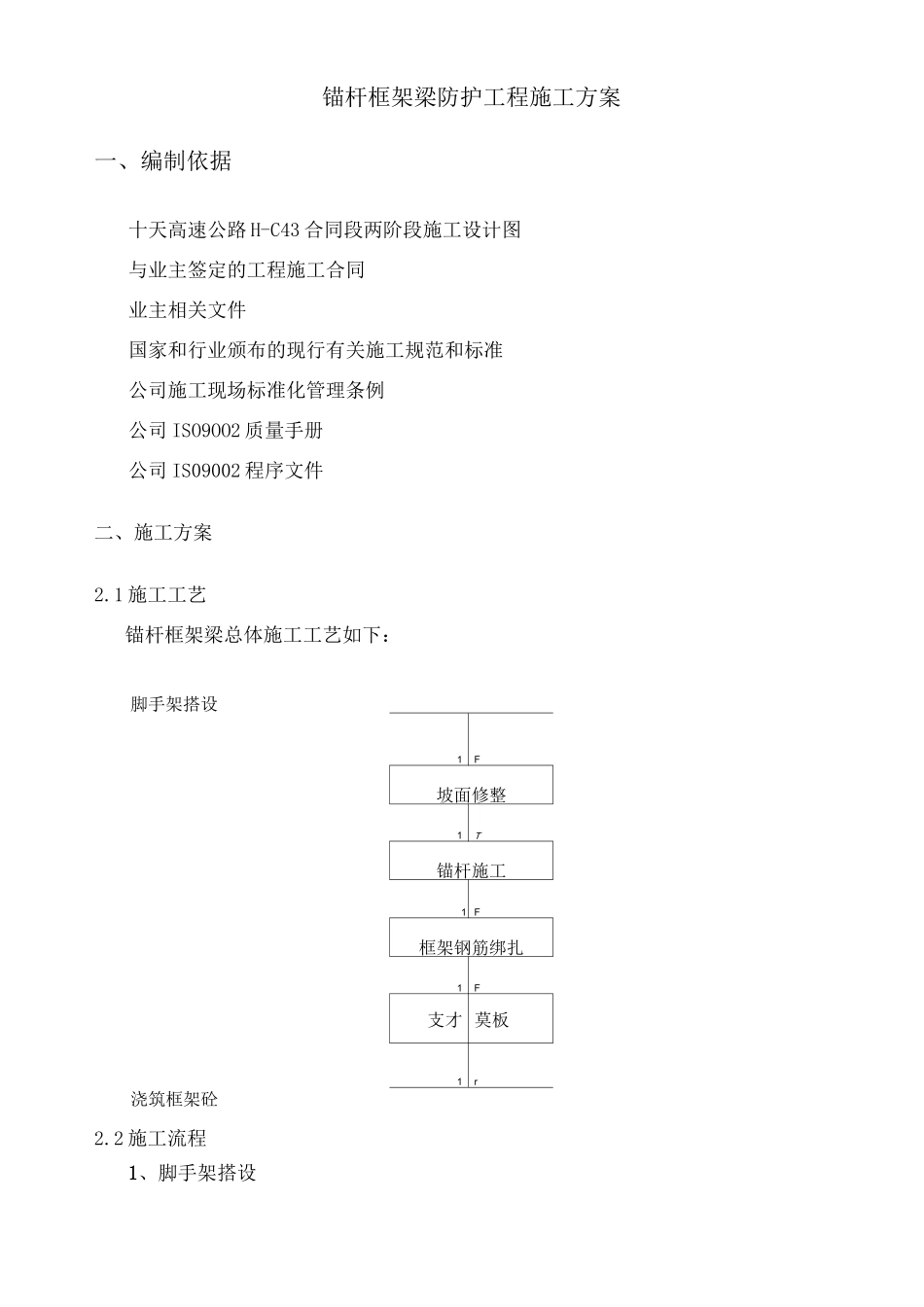

锚杆框架梁防护工程施工方案一、编制依据十天高速公路 H-C43 合同段两阶段施工设计图与业主签定的工程施工合同业主相关文件国家和行业颁布的现行有关施工规范和标准公司施工现场标准化管理条例公司 ISO9OO2 质量手册公司 IS09002 程序文件二、施工方案2.1 施工工艺锚杆框架梁总体施工工艺如下：脚手架搭设1F坡面修整1T锚杆施工1 F框架钢筋绑扎1F支才 莫板1r浇筑框架砼2.2 施工流程1、脚手架搭设脚手架搭设前必须先对边坡稳定情况进行观察，确定安全后在搭设脚手架。钢管支架立柱应置于坚硬稳定的岩石上，不得置于浮渣上；立柱间距 1.5m,脚手架宽度 1.2〜1.5m,横杆高度 1.8m,以满足施工操作;搭设管扣要牢固和稳定；钢架和壁面之间必须楔紧，相邻钢架之间连接牢靠,以确保施工安全。2、坡面修整由于现有破面破碎松散且不平整,故必须将松散的浮石和岩渣清楚干净,用浆砌片石补砌空洞；对较大的裂缝进行灌浆或勾缝处理；在边坡松散空洞处和坡脚处设置一定数量的泄水孔。3、锚杆施工方法①施工工艺流程图：② 钻孔放样布孔，根据边坡开挖面的立面图，按设计要求将锚孔位置放在坡面上，采用钢管脚手架搭设施工作业平台，平台用锚杆固定于坡面。钻机就位后自上而下进行钻孔作业，钻孔使用液压潜孔钻机施钻，采用无水钻进的干钻法施工。以保证边坡的地质条件不被恶化，保证孔壁的稳定性。钻孔过程应有专人负责，对地质情况及钻进情况详细记录，每钻进 2 米或地质变化时应取土样，土样应存放备查。在钻孔过程中，对每个孔的地层变化、钻进状态、地下水及一些特殊情况，要及时反馈、采取措施。若遇地层松动破碎时，应采用跟进套管的钻进技术，以确保孔壁完整不坍；如遇坍孔，应立即停钻，进行固壁灌浆处理，待水泥初凝后重新清孔钻进。当采用注浆护壁时，在浆液中可掺入适当剂量的速凝剂（初凝时间控制在 3〜8min）,浆液初凝后即可继续钻进。如果锚固端在预定位置提前进入或未能达到弱风化层，应提请变更设计。钻孔过程使用测斜仪检测钻孔的角度及顺直度，及时纠偏，保证钻孔斜度控制在允许误差±1°之内。为了确保锚孔深度，保证锚固段不小于设计长度，实际钻孔深度要求大于设计深度 0.5m,且必须嵌入弱风化岩层。③ 清孔钻孔结束后用高压风进行清孔,孔壁不得有粘土或粉砂。石屑和岩粉通过大量高压空气沿孔向孔口吹出,孔口处粉尘过大,易碍操作工人的视线影响操作,必须对孔口进行喷洒水雾的除尘方法,使岩粉与水雾同时沉积于地面,以保证动力不...
