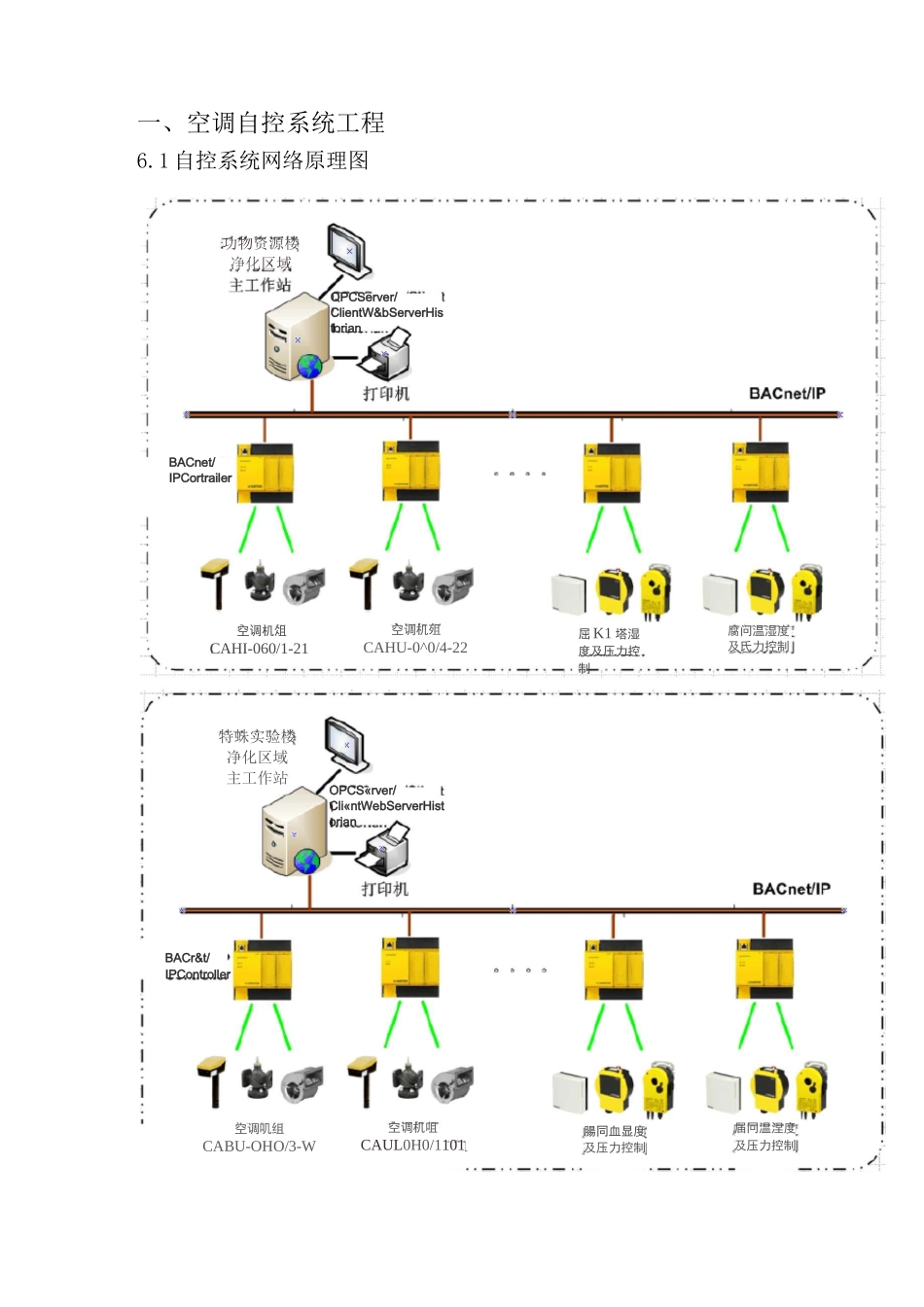

一、空调自控系统工程6.1 自控系统网络原理图BACnet/IPCortrailer腸同血显度及压力控制届冋温涅度及压力控制功物资源楼净化区域空调机俎CAHI-060/1-21特蛛实验楼净化区域主工作站BACr&t/IPController空调叽组CABU-OHO/3-WQPCServer/ClientW&bServerHistorian空调机殂CAHU-0^0/4-22屈 K1 塔湿度及压力控制腐问温湿度及氏力控制OPCS«rver/Cli«ntWebServerHistorian空调机咀CAUL0H0/11016.2 空调系统各种工况控制方案6.2.1 温湿度控制方案温度控制：根据送排风温度与设定值的偏差，通过在现场控制器内置的控制算式，如 PID（比例+积分+微分）和优化 PID 算式，调节表冷盘管、加热盘管回水电动阀门的开度，如夏季时，送风温度偏低应关小冷水阀开度，温度偏高开大冷水阀，冬季时，送风温度偏低应开大热水阀，送风温度偏高应关小热水阀，保持被控温度在要求的控制范围内。湿度控制：根据排风湿度与设定值的偏差，控制加湿阀的开度，从而控制加湿量，保证室内的湿度要求。夏季，根据室内温度和湿度同时控制冷水阀和电加热装置，用冷水降温除湿，再用电加热再热，以达到夏季室内湿度要求。电加热控制与风机连锁，无风断电，超温报警，断电保护；6.2.2 负压和压差梯度控制方案为实现实验室房间对于压力要求，并保证节能的情况下，应采用余风量控制与房间压差串级控制法。余风量（流量追踪，AirflowTracking）控制方法是指：室内送风量与排风量之间保持一定的风量差（AV），会产生一定的压差。通过调节送风量或排风量，动态地达到平衡，使送风量和排风量之间保持恒定的风量差，从而维持恒定的压差。余风量控制的优势是：方便、稳定、响应快；劣势是：无法体现室内压差，当泄露改变（比如开门）时，送排风量差值变化，系统没有尽快响应。压差（DifferentialPressure 控制方法是指：压差传感器测量室内与参照区域的压差，与设定点比较后，控制器根据偏差按 PID 调节算法对送风量（或排风量）进行控制，从而达到要求的压差。压差控制法的优势：方便、直接，实时监测压差；劣势是：人员走动、设施移动等造成的扰动较大，系统很难稳定，不能准确保证换气次数。因此将两种控制方法结合起来，即余风量控制作为基本控制回路采用房间压差对送（出）风量设定值进行偏置。兼顾了余风量控制的ExhaustAirAi+调节稳定及同时有房间压差的修正作用的特点。余风量控制：送风量 SA、排风量 EA 保持一定的差值。SA>EA,室内正压；SA
