低压配电系统型式(图解)VIP专享

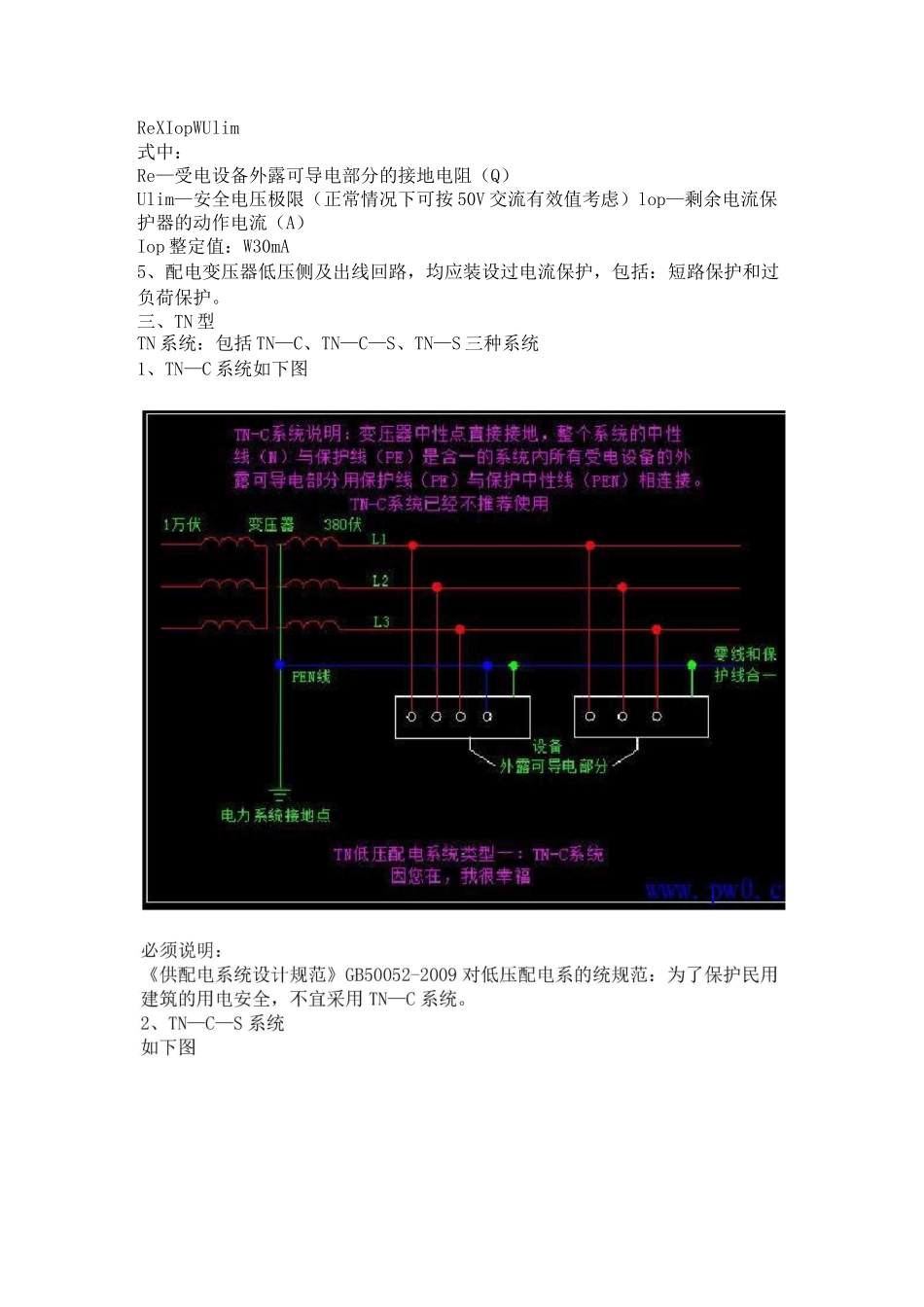

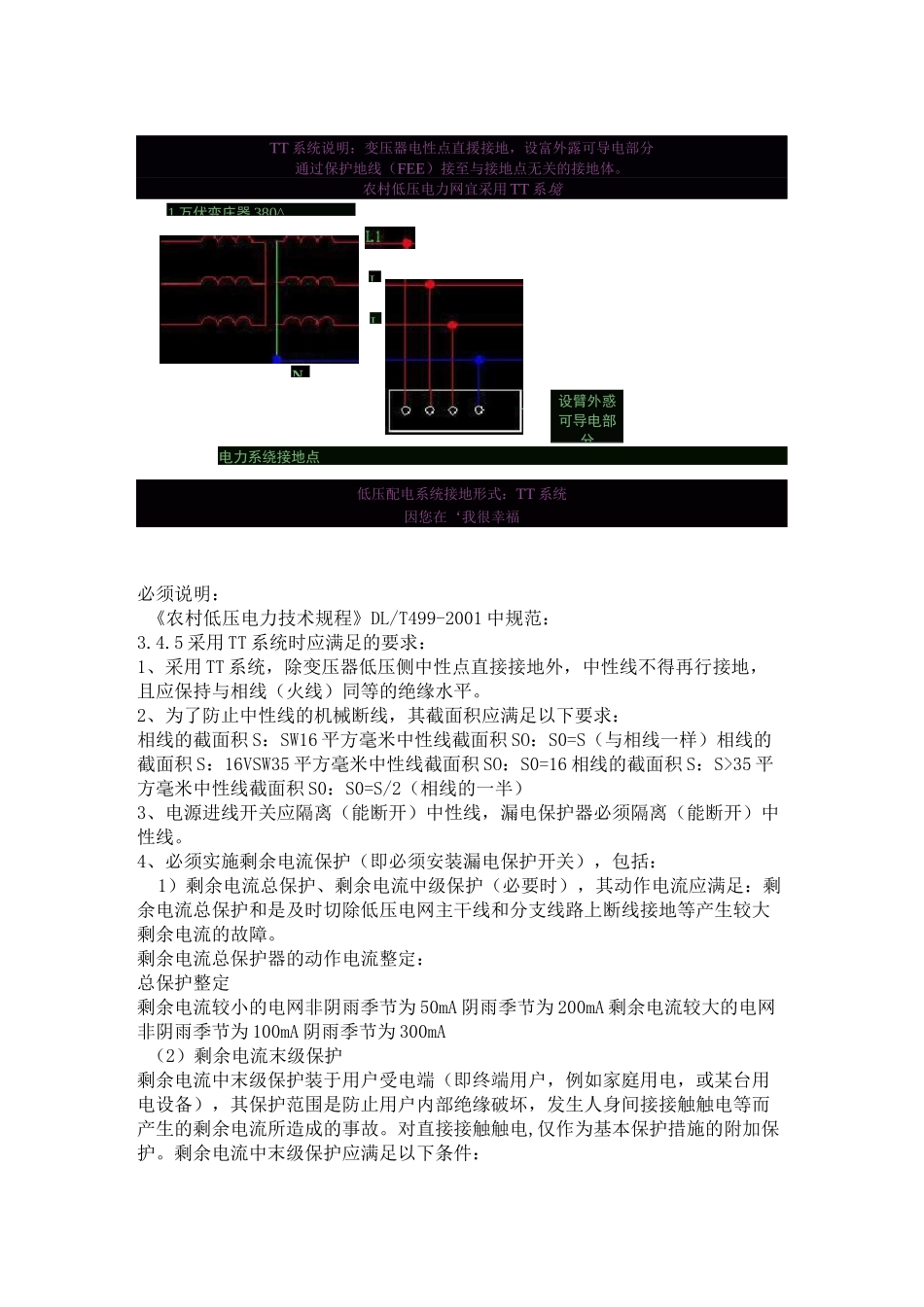

1 万LL设备外露可昙电部分通过保护地线与大地累密连擡?EE 线高阻低压配电系统接地册式：IT 系统因您在‘我很幸福IT 系统说明匚变压器中性点没有接地，或经高泪抗接地，设备外露可导电部分通过保护线地线 CPSE）与接地体直按相连。对安全有特殊妾求才采用该系统克压器 300-^L1电力索统不揺地或经高阻抗接地低压配电系统型式（图解）低压配电系统中常用的型式有：IT 系统、TT 系统、TN 系统，下面我们做分别介绍。一、IT 型如下图必须说明：（略）二、TT 型如下图TT 系统说明：变压器电性点直援接地，设富外露可导电部分通过保护地线（FEE）接至与接地点无关的接地体。农村低压电力网宜采用 TT 系境电力系绕接地点低压配电系统接地形式：TT 系统因您在‘我很幸福必须说明：《农村低压电力技术规程》DL/T499-2001 中规范：3.4.5 采用 TT 系统时应满足的要求：1、采用 TT 系统，除变压器低压侧中性点直接接地外，中性线不得再行接地，且应保持与相线（火线）同等的绝缘水平。2、为了防止中性线的机械断线，其截面积应满足以下要求：相线的截面积 S：SW16 平方毫米中性线截面积 SO：S0=S（与相线一样）相线的截面积 S：16VSW35 平方毫米中性线截面积 SO：S0=16 相线的截面积 S：S>35 平方毫米中性线截面积 S0：S0=S/2（相线的一半）3、电源进线开关应隔离（能断开）中性线，漏电保护器必须隔离（能断开）中性线。4、必须实施剩余电流保护（即必须安装漏电保护开关），包括：1）剩余电流总保护、剩余电流中级保护（必要时），其动作电流应满足：剩余电流总保护和是及时切除低压电网主干线和分支线路上断线接地等产生较大剩余电流的故障。剩余电流总保护器的动作电流整定：总保护整定剩余电流较小的电网非阴雨季节为 50mA 阴雨季节为 200mA 剩余电流较大的电网非阴雨季节为 100mA 阴雨季节为 300mA（2）剩余电流末级保护剩余电流中末级保护装于用户受电端（即终端用户，例如家庭用电，或某台用电设备），其保护范围是防止用户内部绝缘破坏，发生人身间接接触触电等而产生的剩余电流所造成的事故。对直接接触触电,仅作为基本保护措施的附加保护。剩余电流中末级保护应满足以下条件：1 万伏变庄器 380^NLL设臂外惑可导电部分ReXIopWUlim式中：Re—受电设备外露可导电部分的接地电阻（Q）Ulim—安全电压极限（正常情况下可按 50V 交流有效值考虑）lop—剩余电流保护器的动作电流（A）Iop 整定值：W30mA5、配电变...
