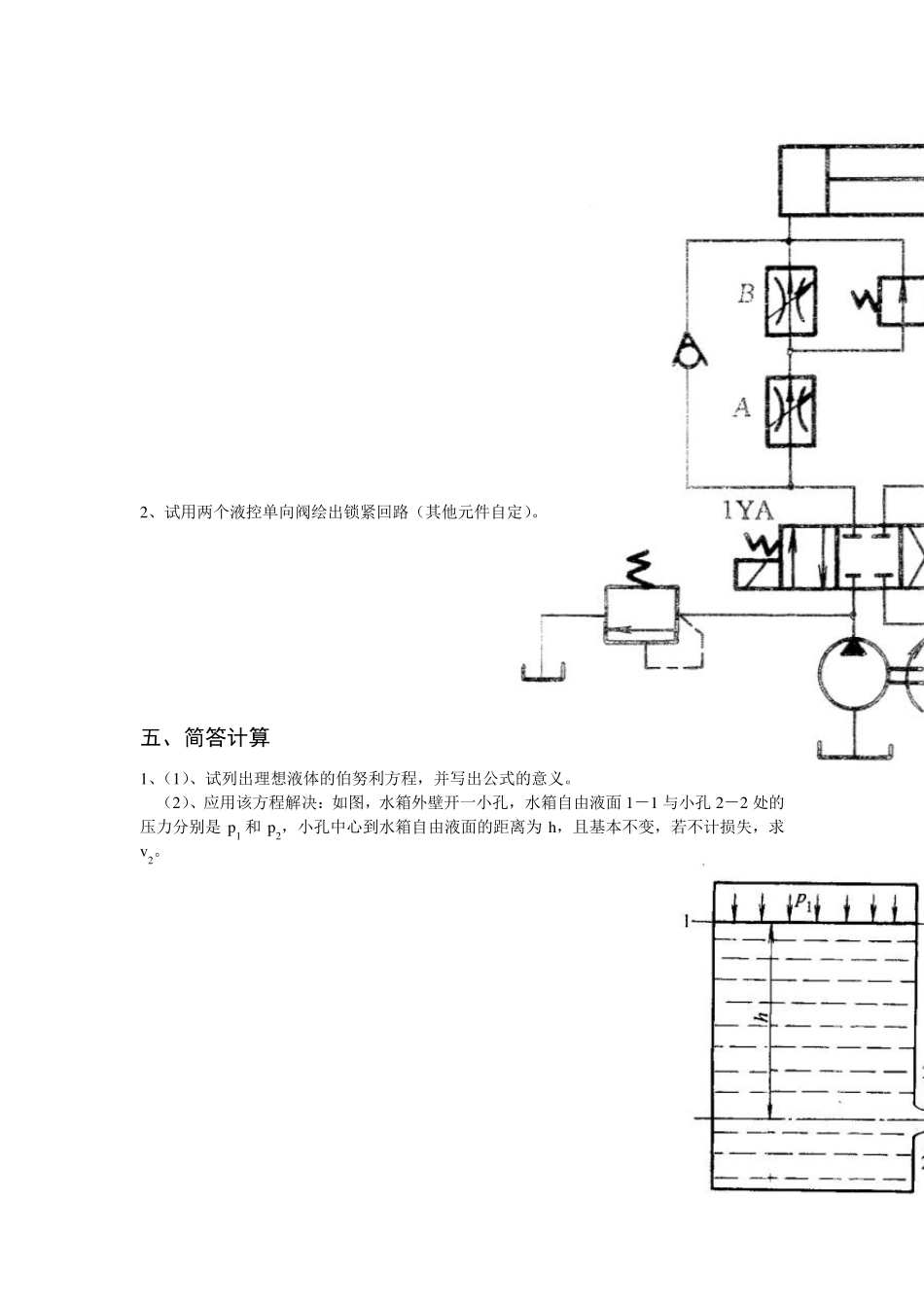

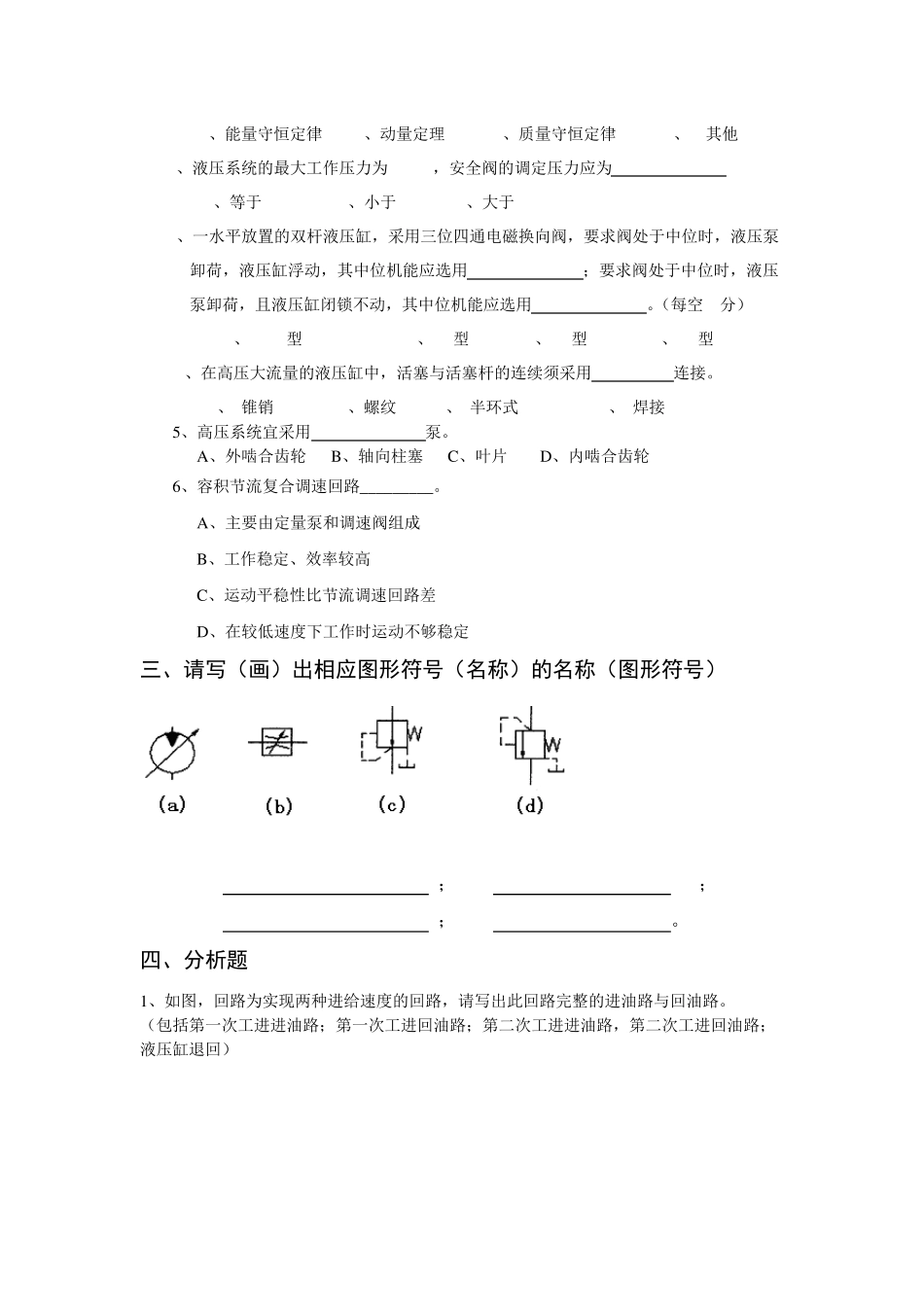

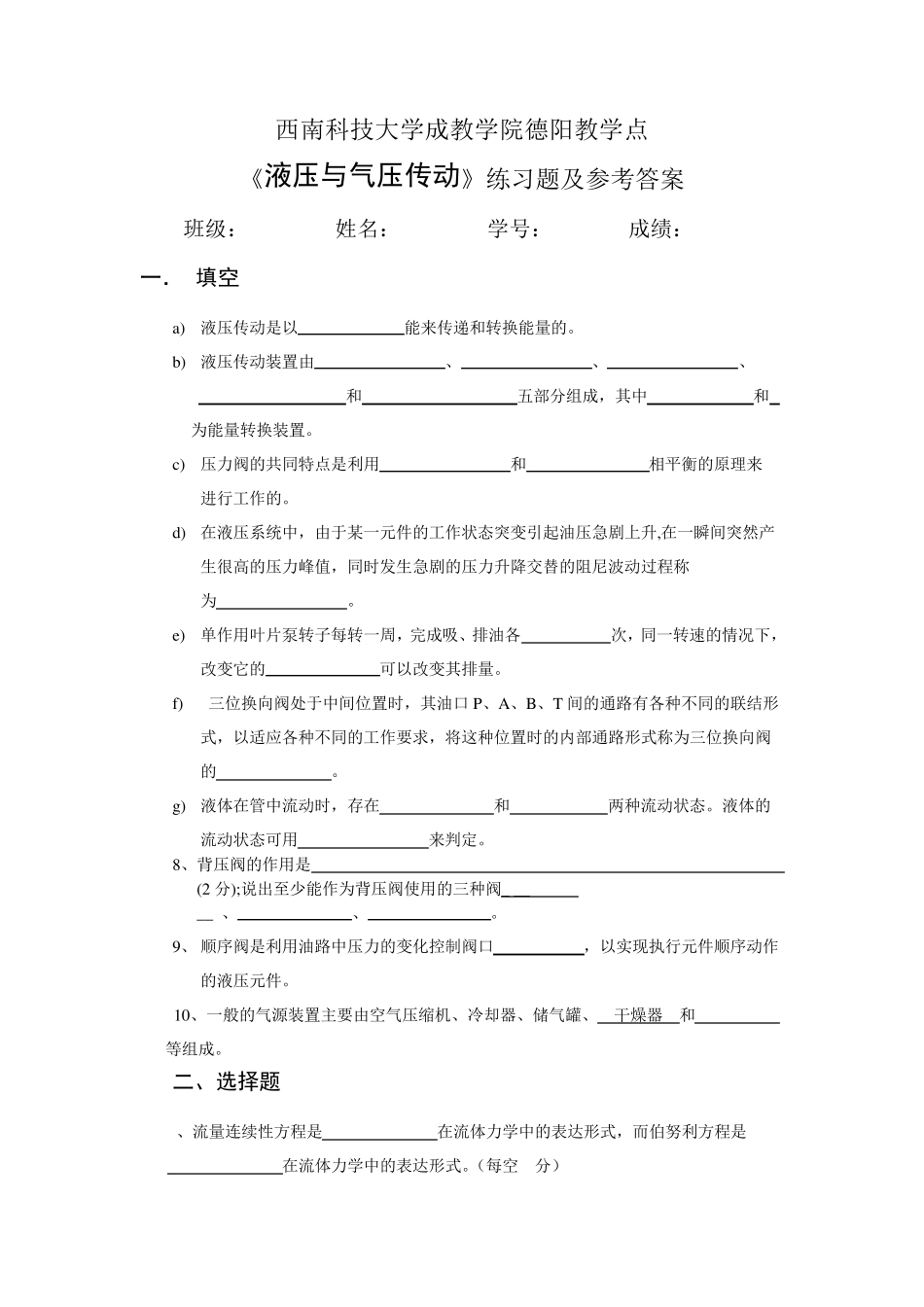

西南科技大学成教学院德阳教学点 《液压与气压传动》练习题及参考答案 班级： 姓名： 学号： 成绩： 一． 填空 a) 液压传动是以 能来传递和转换能量的。 b) 液压传动装置由 、 、 、 和 五部分组成，其中 和 为能量转换装置。 c) 压力阀的共同特点是利用 和 相平衡的原理来进行工作的。 d) 在液压系统中，由于某一元件的工作状态突变引起油压急剧上升,在一瞬间突然产生很高的压力峰值，同时发生急剧的压力升降交替的阻尼波动过程称为 。 e) 单作用叶片泵转子每转一周，完成吸、排油各 次，同一转速的情况下，改变它的 可以改变其排量。 f) 三位换向阀处于中间位置时，其油口 P、A、B、T 间的通路有各种不同的联结形式，以适应各种不同的工作要求，将这种位置时的内部通路形式称为三位换向阀的 。 g ) 液体在管中流动时，存在 和 两种流动状态。液体的流动状态可用 来判定。 8、背压阀的作用是 (2 分);说出至少能作为背压阀使用的三种阀_ __ __ 、 、 。 9、 顺序阀是利用油路中压力的变化控制阀口 ，以实现执行元件顺序动作的液压元件。 10、一般的气源装置主要由空气压缩机、冷却器、储气罐、 干燥器 和 等组成。 二、选择题 1、流量连续性方程是 在流体力学中的表达形式，而伯努利方程是 在流体力学中的表达形式。（每空 2分） A、能量守恒定律 B、动量定理 C、质量守恒定律 D、 其他 2、液压系统的最大工作压力为 10MPa，安全阀的调定压力应为 A、等于 10MPa B、小于 10MPa C、大于 10MPa 3、一水平放置的双杆液压缸，采用三位四通电磁换向阀，要求阀处于中位时，液压泵卸荷，液压缸浮动，其中位机能应选用 ；要求阀处于中位时，液压泵卸荷，且液压缸闭锁不动，其中位机能应选用 。（每空 2分） A、 O型 B、 M型 C 、 Y型 D、 H型 4、在高压大流量的液压缸中，活塞与活塞杆的连续须采用 连接。 A、 锥销 B、螺纹 C、 半环式 D、 焊接 5、高压系统宜采用 泵。 A、外啮合齿轮 B、轴向柱塞 C、叶片 D、内啮合齿轮 6、容积节流复合调速回路_________。 A、主要由定量泵和调速阀组成 B、工作稳定、效率较高 C、运动平稳性比节流调速回路差 D、在较低速度下工作时运动不够稳定 三、请写（画）出相应图形符号（名称）的名称（图形符号） a: ； b: ； c: ； d: 。 四、分析题 1、如图，回路为实现两种进给速度的回路，请写出此...
