《煤矿窄轨铁道质量标准及检查评级办法》(83)煤生字第892号

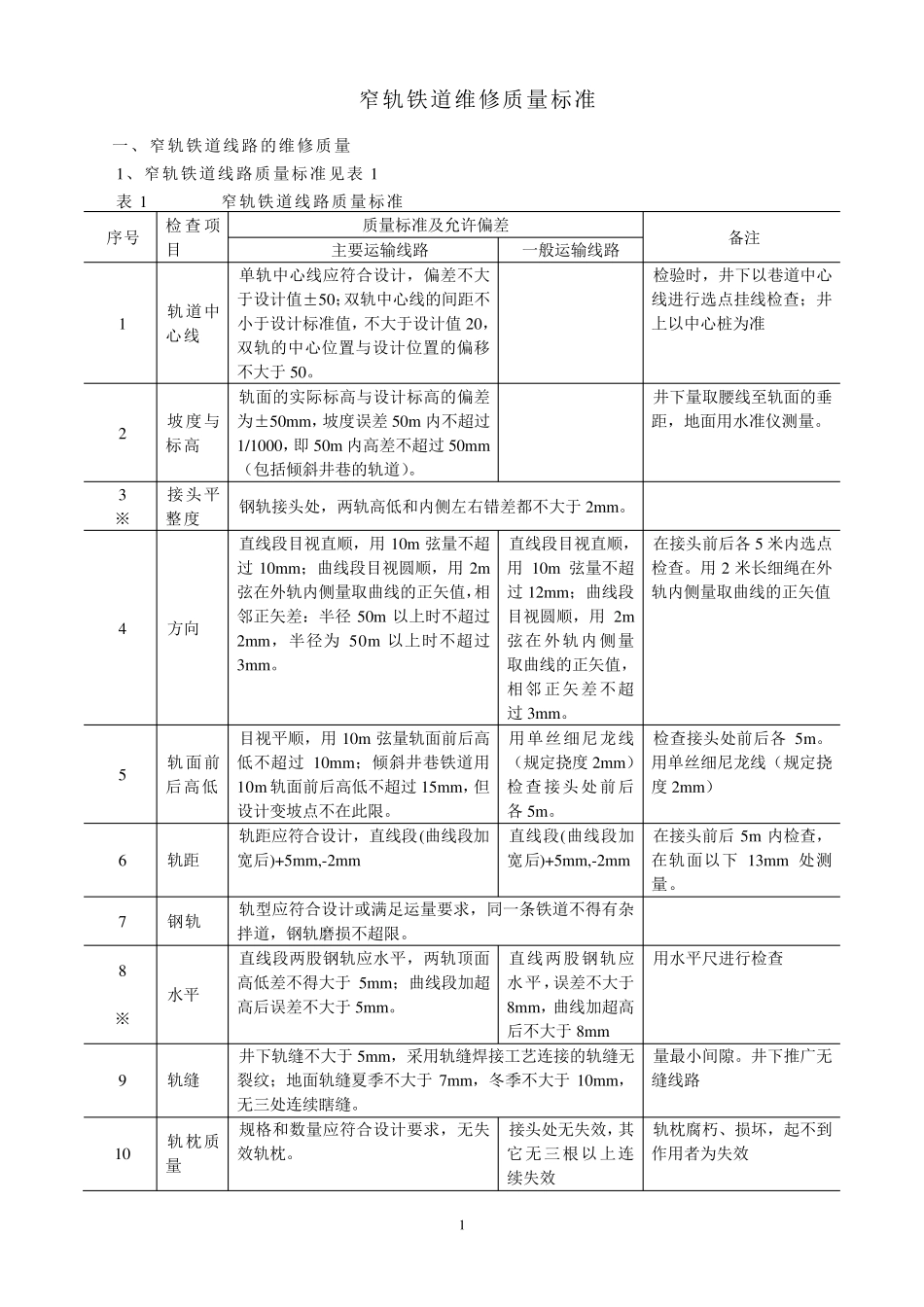

《煤矿窄轨铁道质量标准及检查评级办法》(83)煤生字第892号_第1页
1/7

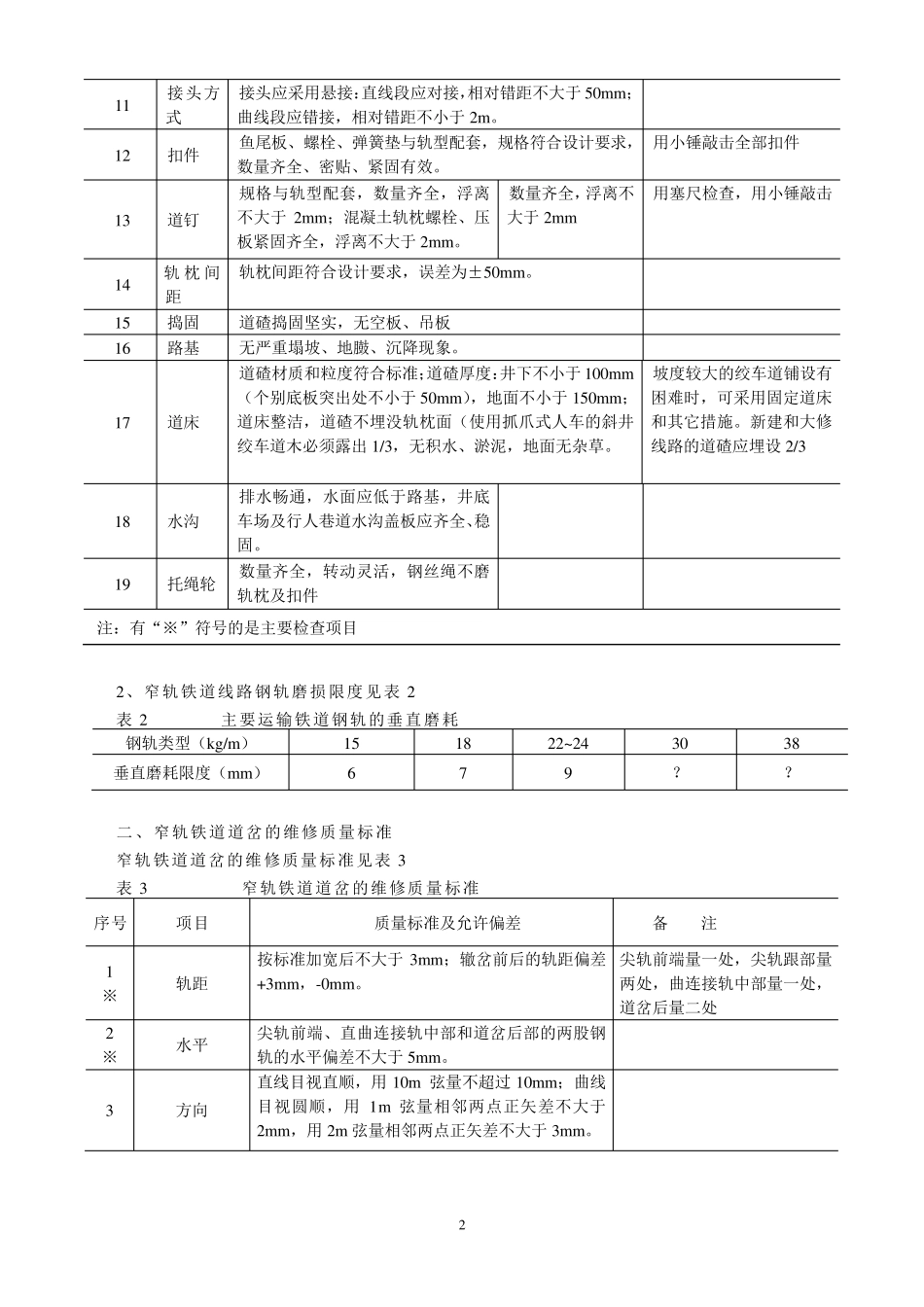

《煤矿窄轨铁道质量标准及检查评级办法》(83)煤生字第892号_第2页
2/7

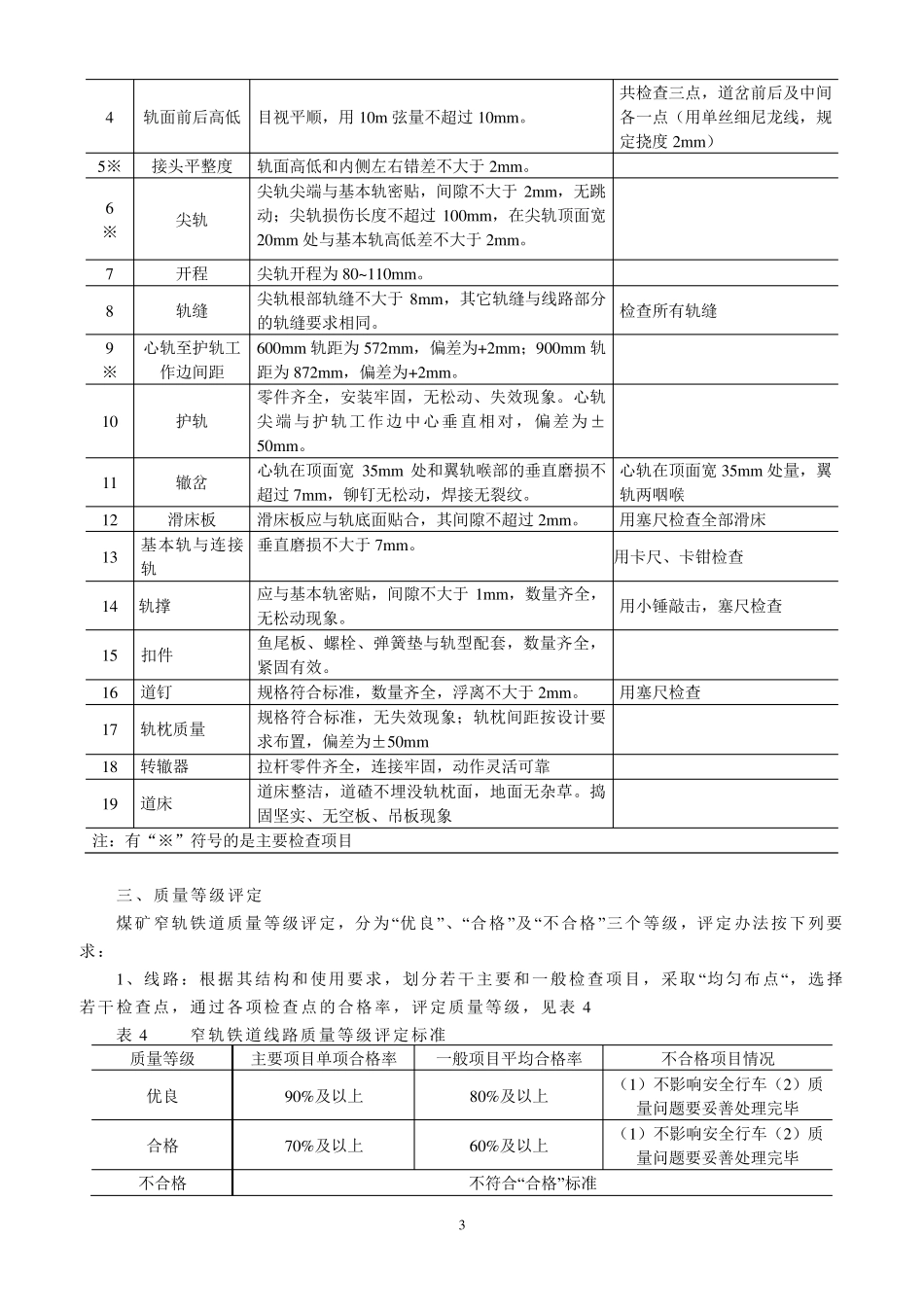

《煤矿窄轨铁道质量标准及检查评级办法》(83)煤生字第892号_第3页
3/7
1 窄轨铁道维修质量标准 一、窄轨铁道线路的维修质量 1、窄轨铁道线路质量标准见表1 表1 窄轨铁道线路质量标准 序号 检查项目 质量标准及允许偏差 备注 主要运输线路 一般运输线路 1 轨道中心线 单轨中心线应符合设计,偏差不大于设计值±50;双轨中心线的间距不小于设计标准值,不大于设计值20,双轨的中心位置与设计位置的偏移不大于50。 检验时,井下以巷道中心线进行选点挂线检查;井上以中心桩为准 2 坡度与标高 轨面的实际标高与设计标高的偏差为±50m m ,坡度误差50m 内不超过1/1000,即 50m 内高差不超过 50m m(包括倾斜井巷的轨道)。 井下量取腰线至轨面的垂距,地面用水准仪测量。 3 ※ 接头平整度 钢轨接头处,两轨高低和内侧左右错差都不大于2m m 。 4 方向 直线段目视直顺,用 10m 弦量不超过 10m m ;曲线段目视圆顺,用 2m弦在外轨内侧量取曲线的正矢值,相邻正矢差:半径50m 以上时不超过2m m ,半径为 50m 以上时不超过3m m 。 直线段目视直顺,用 10m 弦量不超过 12m m ;曲线段目视圆顺,用 2m弦在外轨内侧量取曲线的正矢值,相邻正矢差不超过 3m m 。 在接头前后各5 米内选点检查。用 2 米长细绳在外轨内侧量取曲线的正矢值 5 轨面前后高低 目视平顺,用 10m 弦量轨面前后高低不超过 10m m ;倾斜井巷铁道用10m 轨面前后高低不超过 15m m ,但设计变坡点不在此限。 用单丝细尼龙线(规定挠度 2m m )检查接头处前后各5m 。 检查接头处前后各5m 。用单丝细尼龙线(规定挠度 2m m ) 6 轨距 轨距应符合设计,直线段(曲线段加宽后)+5m m ,-2m m 直线段(曲线段加宽后)+5m m ,-2m m 在接头前后5m 内检查,在轨面以下 13m m处测量。 7 钢轨 轨型应符合设计或满足运量要求,同一条铁道不得有杂拌 道,钢轨磨 损 不超限。 8 ※ 水平 直线段两股 钢轨应水平,两轨顶 面高低差不得大于5m m ;曲线段加超高后误差不大于5m m 。 直线两股 钢轨应水平,误差不大于8m m ,曲线加超高后不大于8m m 用水平尺 进行检查 9 轨缝 井下轨缝 不大于5m m ,采 用轨缝 焊 接工 艺 连 接的轨缝 无裂 纹 ;地面轨缝 夏 季 不大于7m m ,冬 季 不大于10m m ,无 三 处连 续 瞎 缝 。 量最 小间隙 。井下推 广 无缝 线路 10 轨枕 质量 规格 和数 量应符合设计要求,无 失效 轨...
