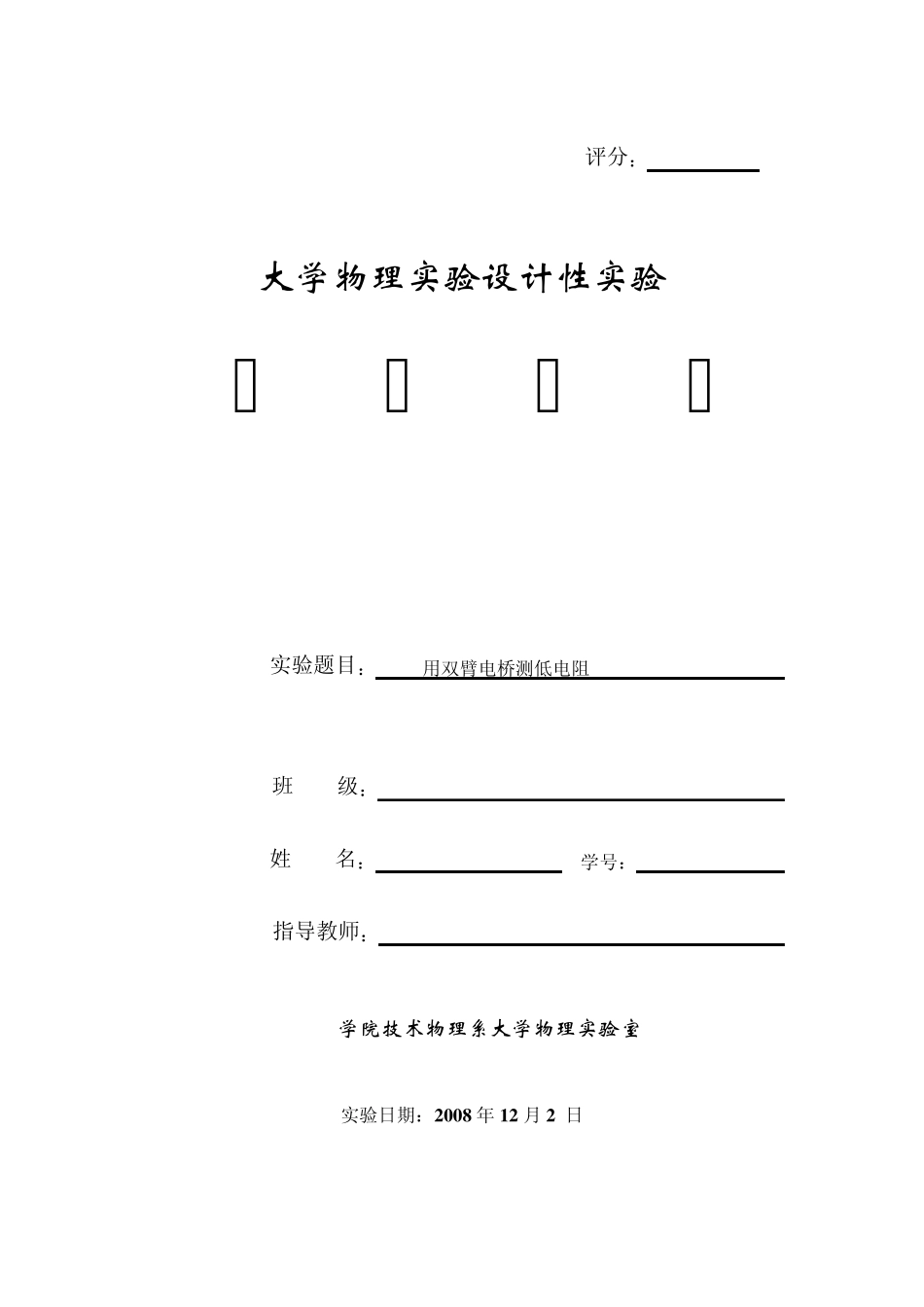

评分： 大学物理实验设计性实验 实 验 报 告 实验题目： 用双臂电桥测低电阻 班 级： 姓 名： 学号： 指导教师： 学院技术物理系大学物理实验室 实验日期：2 0 0 8 年 1 2 月 2 日 1 原始数据记录： 实验台号： 2 2 日期： 2 0 0 8 -1 2 -2 测量金属导体直径及电阻数据记录表 倍率M = 1 ×1 0 -2 测量 次数 L（cm） d （mm） d（mm） nR （ ） xR （ ） XR （ ） 1 50.0 4．008 4．007 2．85 2．85×10-2 2．85×10-2 2 4．007 2．84 2．84×10-2 3 4．008 2．86 2．86×10-2 4 4．006 2．84 2．84×10-2 5 4．006 2．86 2．86×10-2 导体温度系数数据记录表 次数n 1 2 3 4 5 6 温度t(C0) 85 75 65 55 45 35 NR ( ) 3．06 3．02 2．96 2．92 2．88 2．84 xR ( ) 3．06×10-2 3．02×10-2 2．96×10-2 2．92×10-2 2．88×10-2 2．84×10-2 指导老师： 2 实验提要 实验课题及任务 对于粗细均匀的圆金属导体，其电阻值与长度L 成正比，与横截面积S 成反比，SLR，式中， 为电阻率。通常电阻的阻值会随温度的改变而发生改变，对于金属导体，变化关系可用下式表示：)1(20TtRRt，要求不高时，可近似认为：)1(0tRRt，其中 为温度系数。要想测量金属电阻的电阻率和温度系数，因为其电阻很小，所以需要用双臂电桥来测量。 《用双臂电桥测低电阻》实验课题任务是：根据所学的知识，设计测量金属棒的电阻率 和电阻温度系数 。 学生根据自己所学的知识，并在图书馆或互联网上查找资料，设计出《用双臂电桥测低电阻》的整体方案，内容包括：(写出实验原理和理论计算公式，研究测量方法，写出实验内容和步骤。)，然后根据自己设计的方案，进行实验操作，记录数据，做好数据处理，得出实验结果，按要求写出完整的实验报告。 设计要求 ⑪ 通过查找资料，并到实验室了解所用仪器的实物以及阅读仪器使用说明书，了解仪器的使用方法，找出所要测量的物理量，并推导出计算公式，在此基础上写出该实验的实验原理。 ⑫ 选择实验的测量仪器，设计出实验方法和实验步骤，要具有可操作性。 ⑬ 根据实验情况自己确定所需的测量次数。 ⑭ 计算电阻温度系数时，用逐差法或图解法处理数据，并写出金属导体电阻跟温度的关系式。 实验仪器 直流双臂电桥，金属棒制作成的四端电阻...
