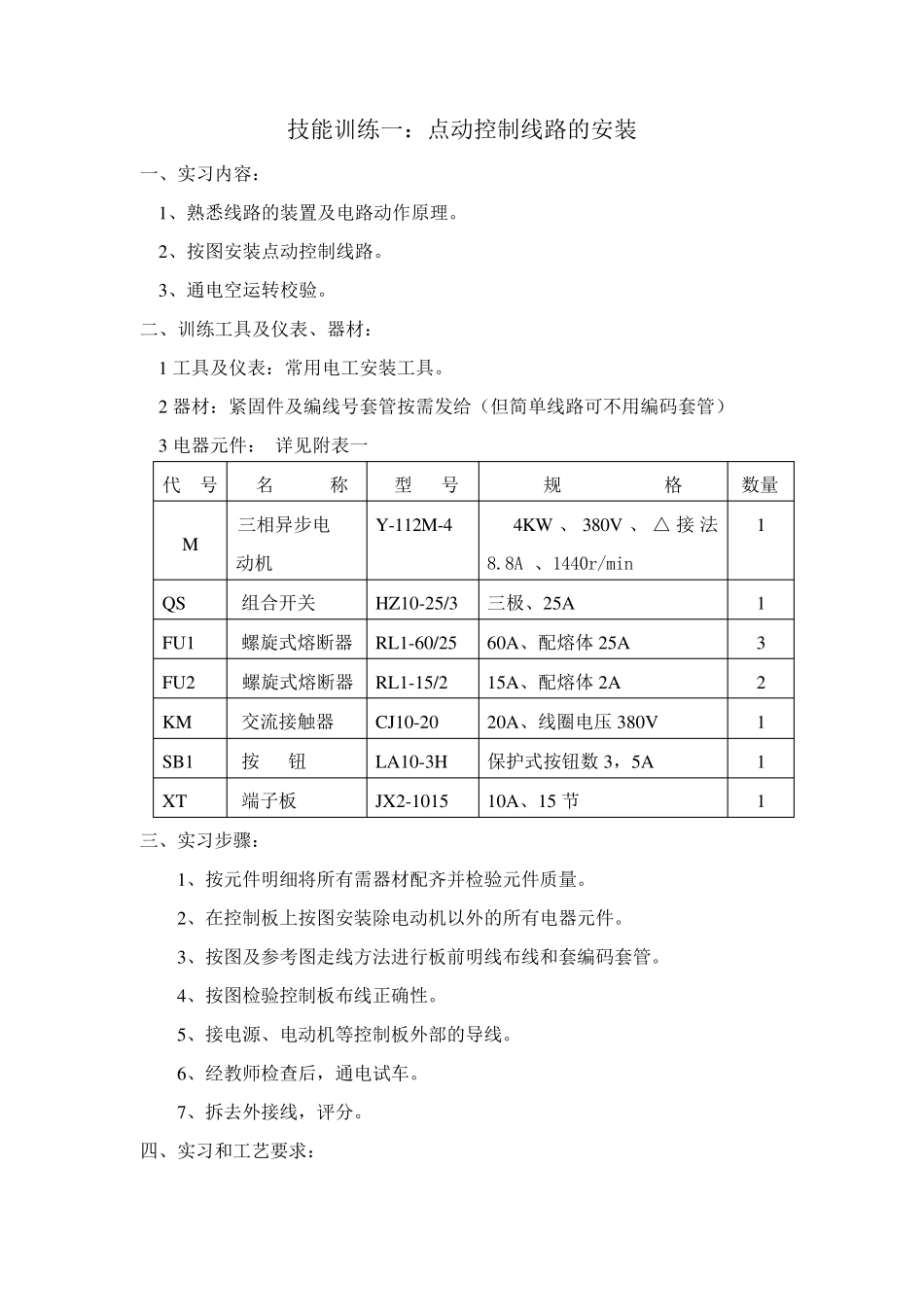

技能训练一：点动控制线路的安装 一、实习内容： 1、熟悉线路的装置及电路动作原理。 2、按图安装点动控制线路。 3、通电空运转校验。 二、训练工具及仪表、器材： 1 工具及仪表：常用电工安装工具。 2 器材：紧固件及编线号套管按需发给（但简单线路可不用编码套管） 3 电器元件： 详见附表一 代 号 名 称 型 号 规 格 数量 M 三相异步电动机 Y-112M-4 4KW 、380V 、△ 接 法8.8A 、1440r/min 1 QS 组合开关 HZ10-25/3 三极、25A 1 FU1 螺旋式熔断器 RL1-60/25 60A、配熔体 25A 3 FU2 螺旋式熔断器 RL1-15/2 15A、配熔体 2A 2 KM 交流接触器 CJ10-20 20A、线圈电压 380V 1 SB1 按 钮 LA10-3H 保护式按钮数3，5A 1 XT 端子板 JX2-1015 10A、15 节 1 三、实习步骤： 1、按元件明细将所有需器材配齐并检验元件质量。 2、在控制板上按图安装除电动机以外的所有电器元件。 3、按图及参考图走线方法进行板前明线布线和套编码套管。 4、按图检验控制板布线正确性。 5、接电源、电动机等控制板外部的导线。 6、经教师检查后，通电试车。 7、拆去外接线，评分。 四、实习和工艺要求： 1、 检 验 元 件 质 量 应 在 不 通 电 的 情 况 下 ， 用 万 用 表 、 蜂 鸣 器 等 检 查 各 触 点的 分 ， 合 情 况 是 否 良 好 。 检 验 接 触 器 时 ， 应 拆 卸 灭 弧 罩 ， 用 手 同 时 按 下 三 副 主 触点 并 用 力 均 匀 ； 若 不 拆 卸 灭 弧 罩 检 验 时 ， 切 忌 将 旋 具 用 力 过 猛 ， 以 防 触 点 变 形 。同 时 应 检 查 接 触 器 线 圈 电 压 与 电 源 电 压 是 否 相 符 。 2、 安 装 电 器 件 必 须 按 图 安 装 ， 同 时 应 做 到 ： （ 1）、 组 合 开 关 、 熔 断 器 的 受 电 端 子 应 安 装 在 控 制 板 外 侧 ， 并 使 熔 断 器 的 受电 端 底 座 的 中 心 端 。 （ 2）、 各 元 件 的 安 装 位 置 应 整 齐 、 均 称 、 间 距 合 理 和 便 于 更 换 元 件 。 （ 3）、 紧 固 各 元 件 时 应 用 力 均 匀 ， 紧 固 程 度 适 当 。 在 紧 固 熔 断 器 、 接 触 器 等易 碎 裂 元 件 时 ， 应 用 ...
