《电力电子技术》习题集

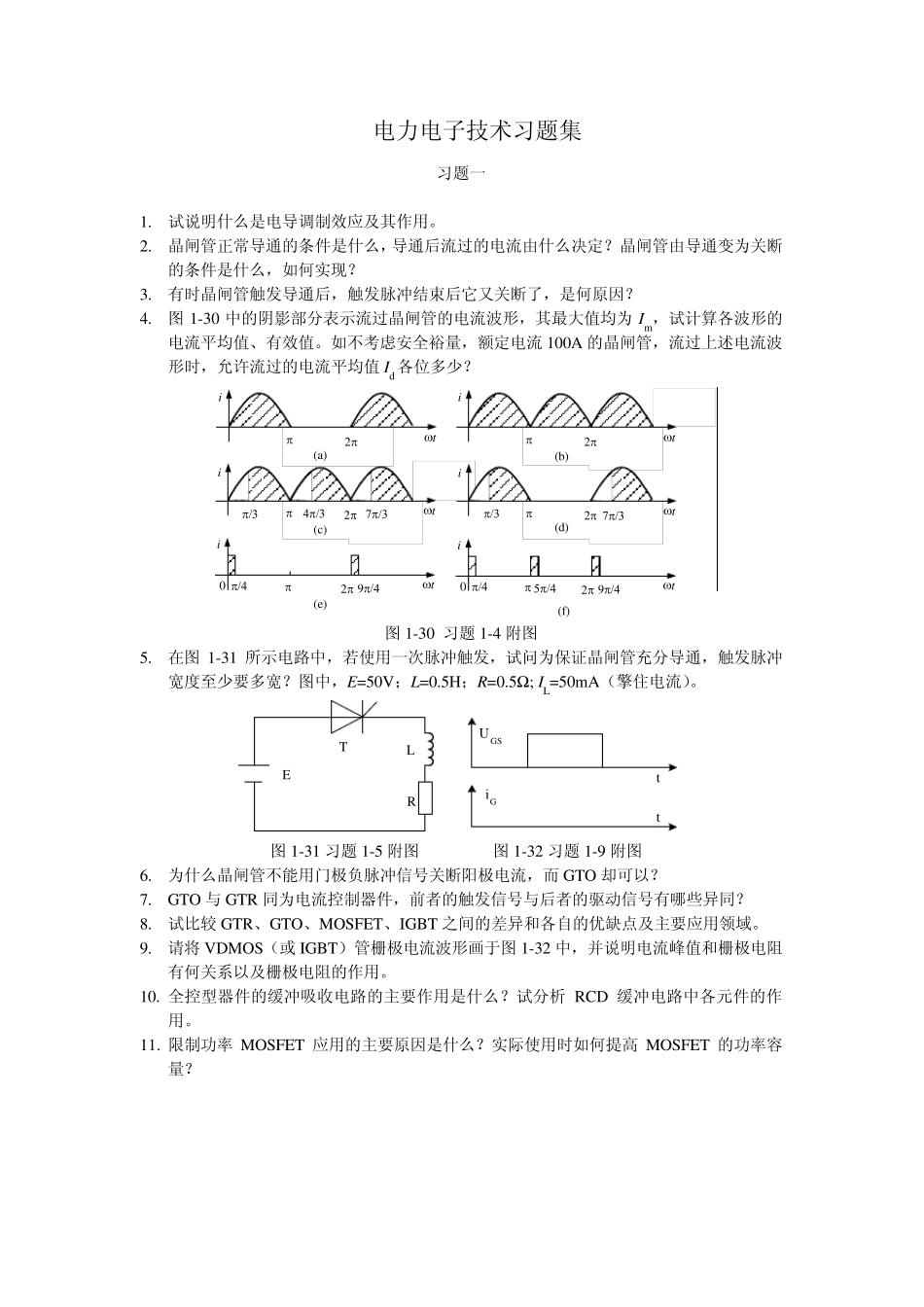

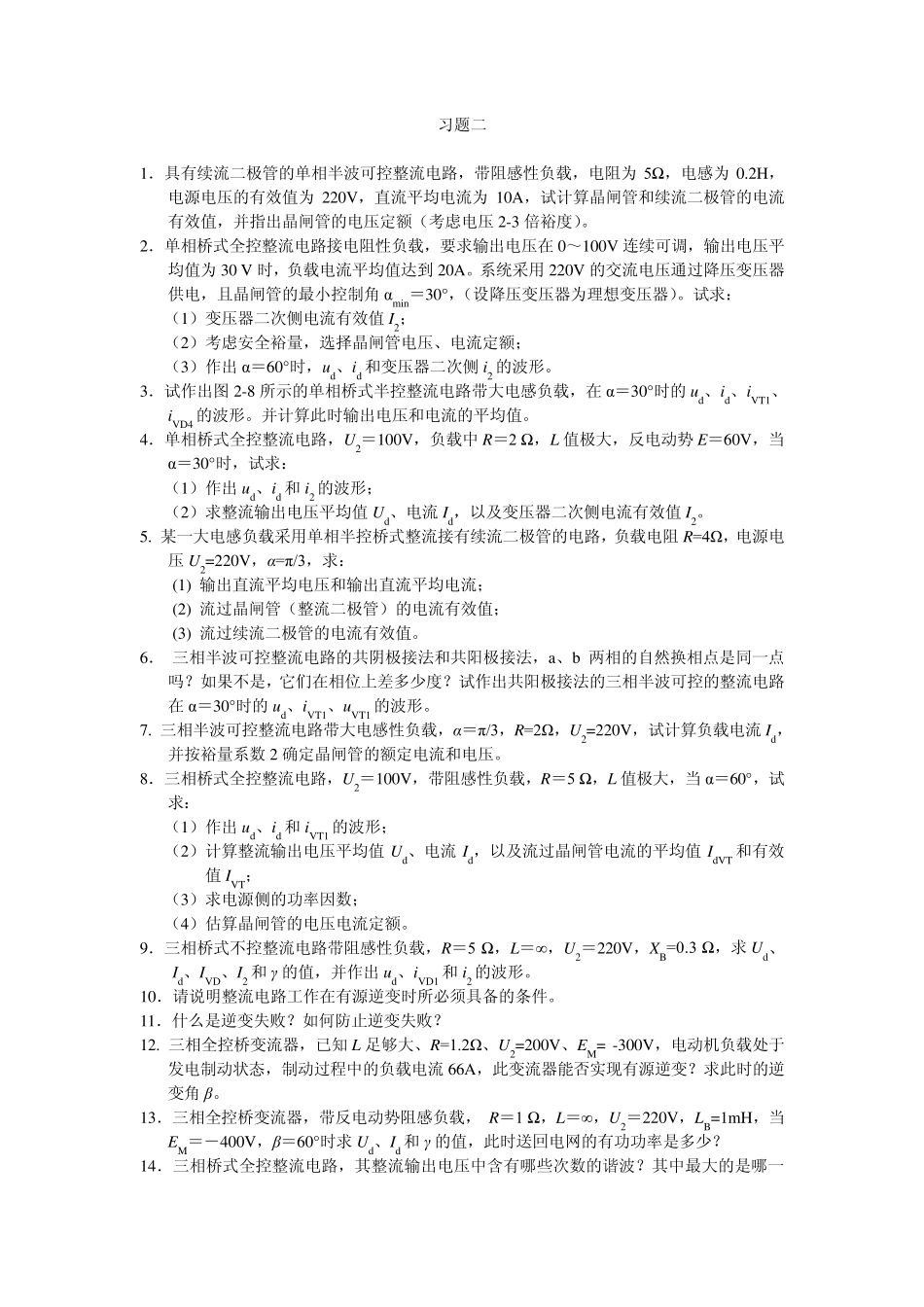

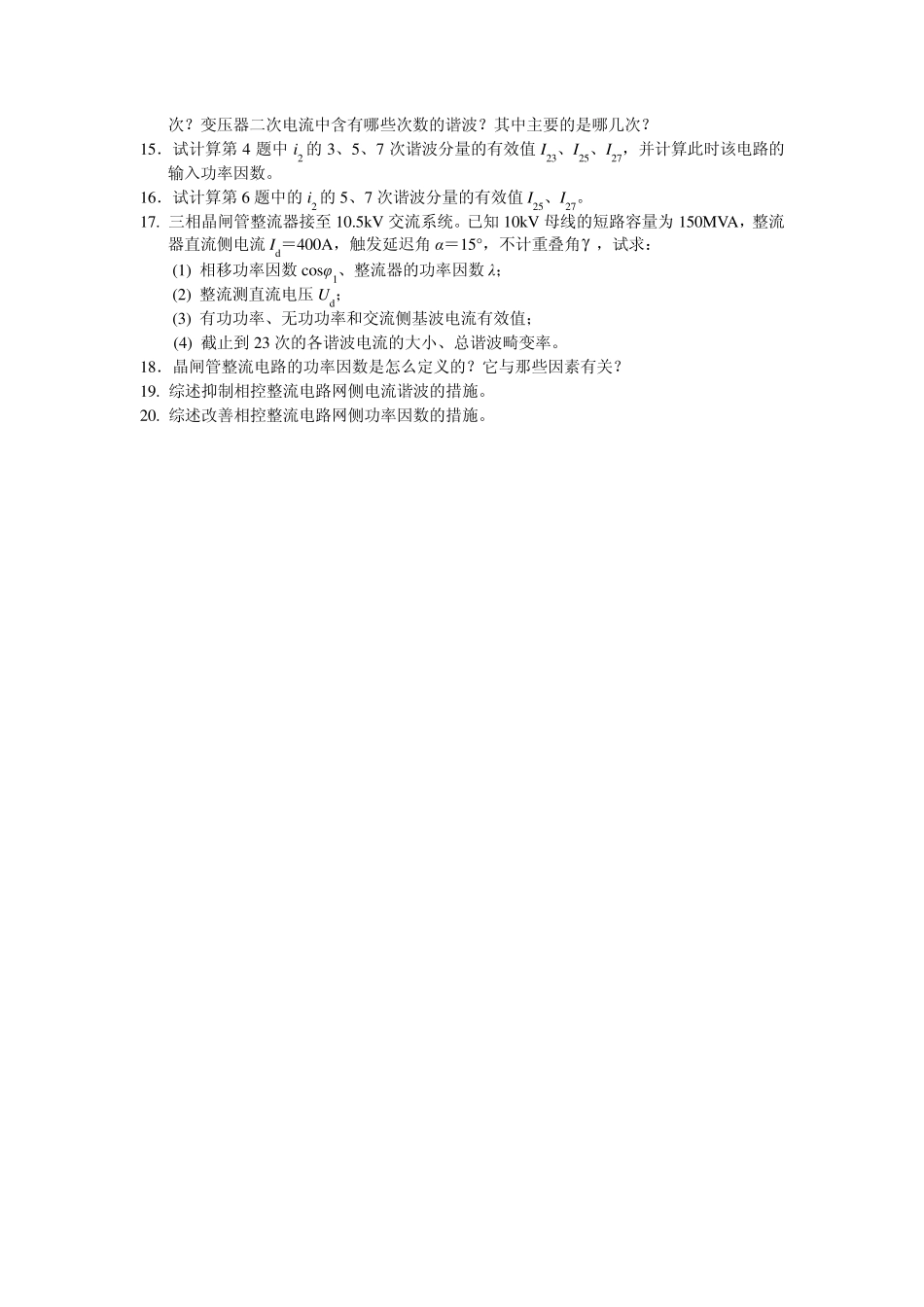

电力电子技术习题集 习题一 1. 试说明什么是电导调制效应及其作用。 2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断的条件是什么，如何实现？ 3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？ 4. 图1-30 中的阴影部分表示流过晶闸管的电流波形，其最大值均为Im，试计算各波形的电流平均值、有效值。如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值Id 各位多少？ ti2ti2t2it2i0ti2/34/37/3/49/40ti2/49/45/4(a)(c)(e)(f)(d)(b)/37/3 图1-30 习题1-4 附图 5. 在图1-31 所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽度至少要多宽？图中，E=50V；L=0.5H；R=0.5Ω; IL=50mA（擎住电流）。 TLRE UGSiGtt 图1-31 习题1-5 附图 图1-32 习题1-9 附图 6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而 GTO 却可以？ 7. GTO 与 GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？ 8. 试比较 GTR、GTO、MOSFET、IGBT 之间的差异和各自的优缺点及主要应用领域。 9. 请将 VDMOS（或 IGBT）管栅极电流波形画于图1-32 中，并说明电流峰值和栅极电阻有何关系以及栅极电阻的作用。 10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析 RCD 缓冲电路中各元件的作用。 11. 限制功率 MOSFET 应用的主要原因是什么？实际使用时如何提高 MOSFET 的功率容量？ 习题二 1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5Ω，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额（考虑电压2-3 倍裕度）。 2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V 连续可调，输出电压平均值为30 V 时，负载电流平均值达到20A。系统采用220V 的交流电压通过降压变压器供电，且晶闸管的最小控制角αmin＝30°，（设降压变压器为理想变压器）。试求： （1）变压器二次侧电流有效值I2； （2）考虑安全裕量，选择晶闸管电压、电流定额； （3）作出α＝60°时，u d、id 和变压器二次侧i2 的波形。 3．试作出图 2-8 所示的单相桥式半控整流电路带大电感负载，在α＝30°时的u d、id、iVT1、iVD4 的波形。并...
