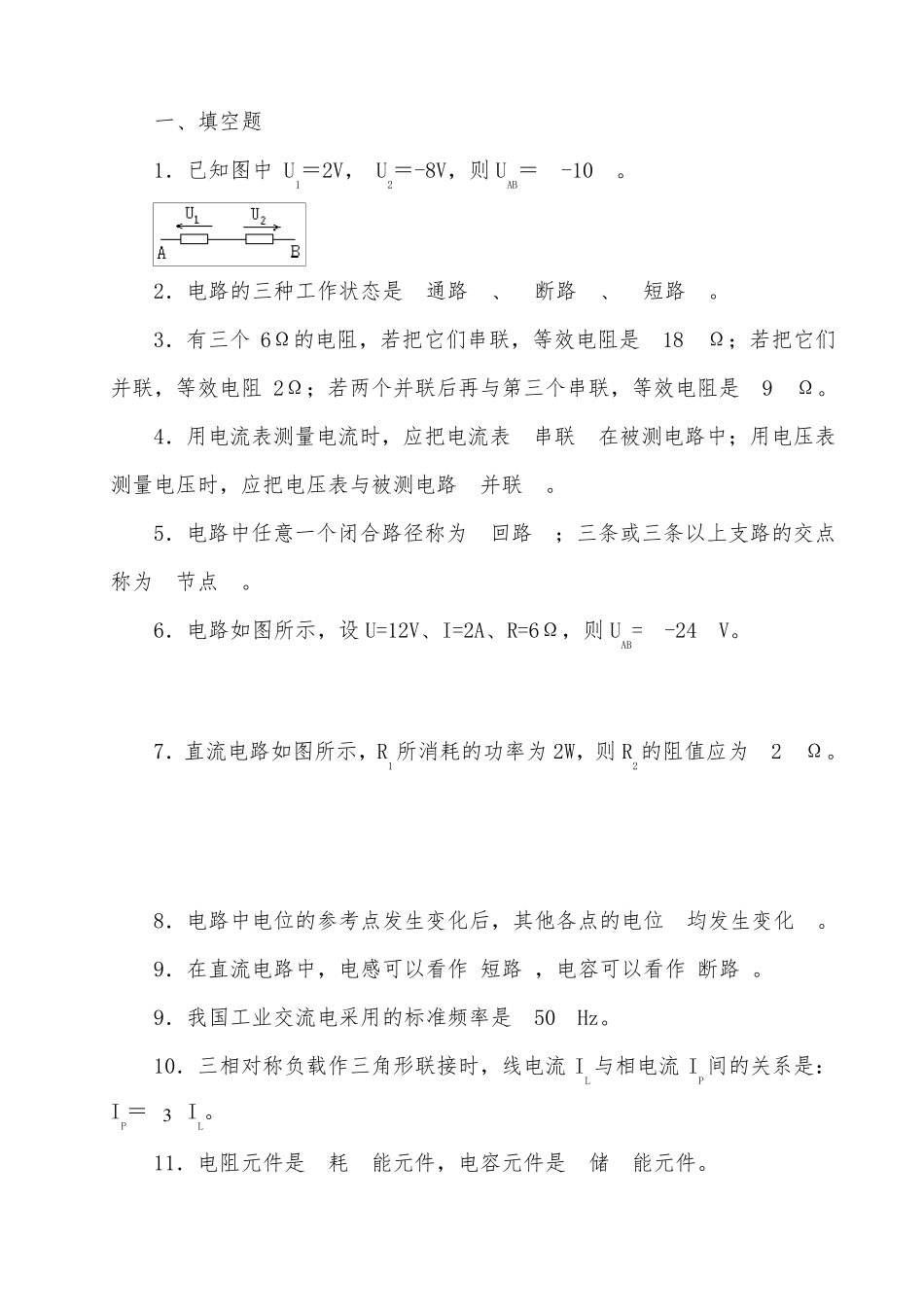

一、填空题 1．已知图中 U1＝2V， U2＝-8V，则UAB＝ -10 。 2．电路的三种工作状态是 通路 、 断路 、 短路 。 3．有三个6Ω的电阻，若把它们串联，等效电阻是 18 Ω；若把它们并联，等效电阻 2Ω；若两个并联后再与第三个串联，等效电阻是 9 Ω。 4．用电流表测量电流时，应把电流表 串联 在被测电路中；用电压表测量电压时，应把电压表与被测电路 并联 。 5．电路中任意一个闭合路径称为 回路 ；三条或三条以上支路的交点称为 节点 。 6．电路如图所示，设 U=12V、I=2A、R=6Ω，则UAB= -24 V。 7．直流电路如图所示，R1所消耗的功率为 2W，则R2的阻值应为 2 Ω。 8．电路中电位的参考点发生变化后，其他各点的电位 均发生变化 。 9．在直流电路中，电感可以看作 短路 ，电容可以看作 断路 。 9．我国工业交流电采用的标准频率是 50 Hz。 10．三相对称负载作三角形联接时，线电流 IL与相电流 IP间的关系是：IP＝3 IL。 11．电阻元件是 耗 能元件，电容元件是 储 能元件。 12．已知一正弦电压u=311sin(628t-60º)V，则其最大值为 311 V，频率为 100 Hz，初相位为 -60º 。 13．在纯电阻交流电路中，已知电路端电压u=311sin(314t-60º)V，电阻R=10Ω，则电流I=22A,电压与电流的相位差φ= 0º ，电阻消耗的功率P= 4840 W。 14．三角形联结的三相对称负载，若线电压为380 V，则相电压为 380 V；若相电流为10 A，则线电流为 17.32 A。 15．式 QC=I2XC是表示电容元件在正弦电路中的 无功 功率计算公式。 16．正弦交流电压的最大值Um与其有效值U 之比为 2 。 17．电感元件是一种储能元件，可将输入的电能转化为 磁场 能量储存起来。 18．若三相电动势依次达到最大值的次序为e1—e2—e3，则称此种相序为 正序 。 19 ．在正弦交流电路中，电源 的 频率越 高 ，电感 元 件 的 感 抗越 大 。 20．已知正弦交流电压的有效值为200V，频率为100Hz，初相角为30º，则其瞬时值表达式 u= 282.8sin（628t+30º） 。 21．正弦量的三要素是 最大值或有效值 、 频率 和 初相位 。 22．对称三相电源是指三个 幅值 相同、 频率 相同和 相位互差 120º 的电动势电源。 23．电路有 通路 、 开路 和 短路 三种工作状态。当电路中电流0RUIS、端电压U＝0 时，此种状态称作 短路 ，这种情况下电源产生的功率全部消耗在 内阻 上。 24...
