《电路分析基础》课程练习题及答案

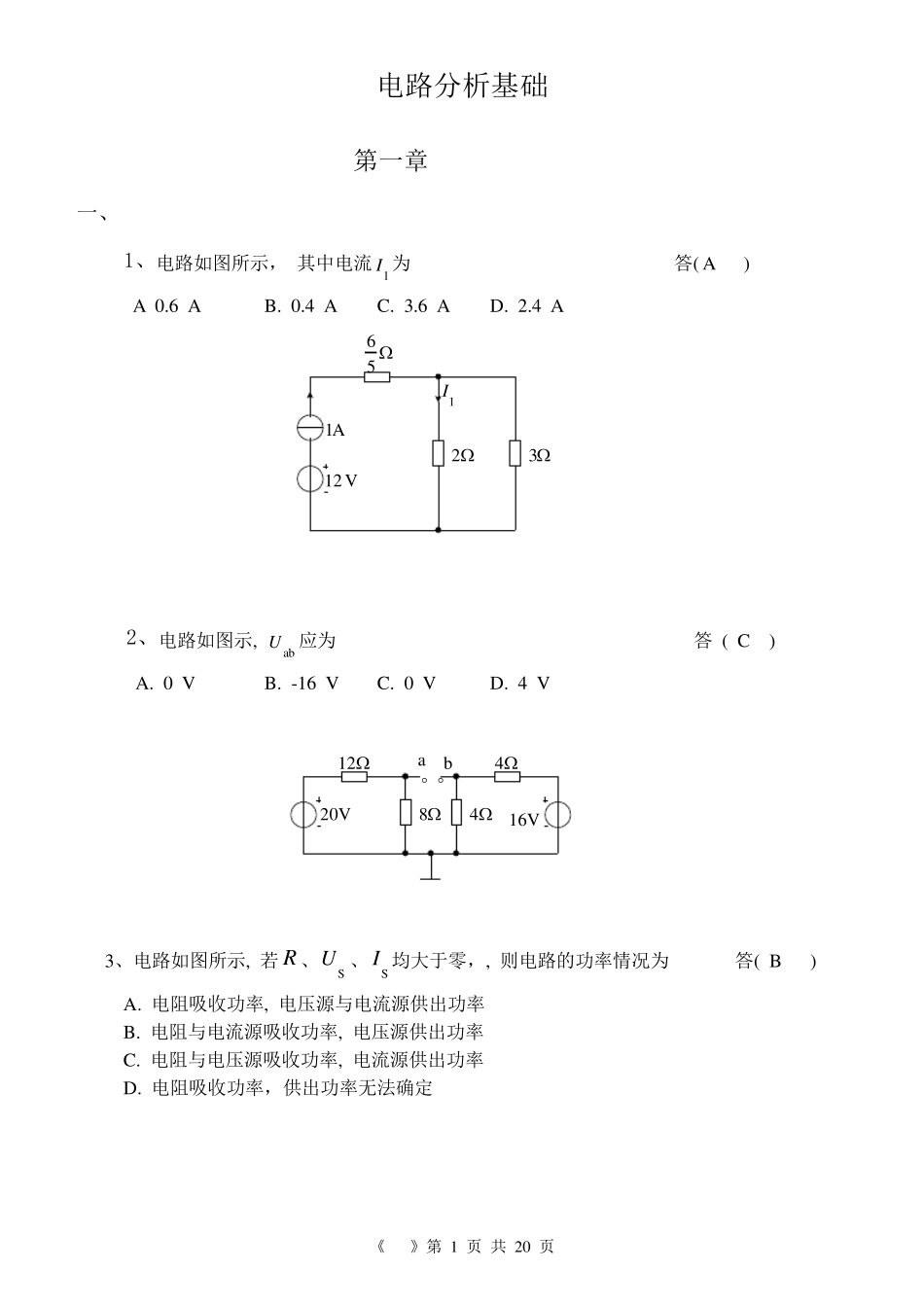

《 》第 1 页 共 20 页 电路分析基础 第一章 一、 1、电路如图所示， 其中电流 I1为 答( A ) A 0.6 A B. 0.4 A C. 3.6 A D. 2.4 A 231A12 V65 I1 2、电路如图示, U ab 应为 答 ( C ) A. 0 V B. -16 V C. 0 V D. 4 V  1284420V16Vab 3、电路如图所示, 若 R 、US 、 IS 均大于零，, 则电路的功率情况为 答( B ) A. 电阻吸收功率, 电压源与电流源供出功率 B. 电阻与电流源吸收功率, 电压源供出功率 C. 电阻与电压源吸收功率, 电流源供出功率 D. 电阻吸收功率，供出功率无法确定 《 》第 2 页 共 20 页 U SRIS 二、 1、 图示电路中, 欲使支路电压之比 UU122，试确定电流源 IS之值。 2234ISU 216VU 1 解： +--++-2222U4 U 2IS3 U 28A 由 KCL 定律得： 22328222UUU U 24811 V 由 KCL 定律得：0422UIUS 1160SIA 或-5.46 A 2、用叠加定理求解图示电路中支路电流 I ，可得：2 A 电流源单独作用时， I '  2/3A; 4 A 电流源单独作用时, I "  -2A, 则两电源共同作用时 I  -4/3A。 《 》第 3 页 共 20 页 4A452241I2A 3、图示电路 ab 端的戴维南等效电阻 Ro  4  ；开路电压Uoc  22 V。  ba14V2 AU23U1 解：U=2*1=2 I=U+3U=8A Uab=U+2*I+4=22V Ro=4 第二章 一、 1、图示电路中，7 V 电压源吸收功率为 答 ( C ) A. 14 W B. -7 W C. -14 W D. 7 W 7 V111222 2、图示电路在 t  0 时开关闭合， t  0时 utC ( ) 为 答 (D ) 《 》第 4 页 共 20 页 A. 100 1100(e) Vt B. (e) V505050t C. 100100eVt D. 50 1100(e) Vt +__+100V2k2k10μ FuCt  0 3、图示桥式电路中,已知tUucosms ，欲使图中 u =0，应满足的条件为 答( A ) A. CLRR21 B. LCRR221 C. CRLR21 D. CRLR12 2RCL1RSuu 二、 1、 试用叠加定理求图示电路中的电压U 。 99V4U9V44 《 》第 5 页 共 20 页 解：99V4U9V44 电路可分为图1 和图2 单独作用 图1 U1=-3v 图2 U2=- 249 ×（4×4）=-3V 44-U1+ 44+ － 9V 44 44-U1+...
