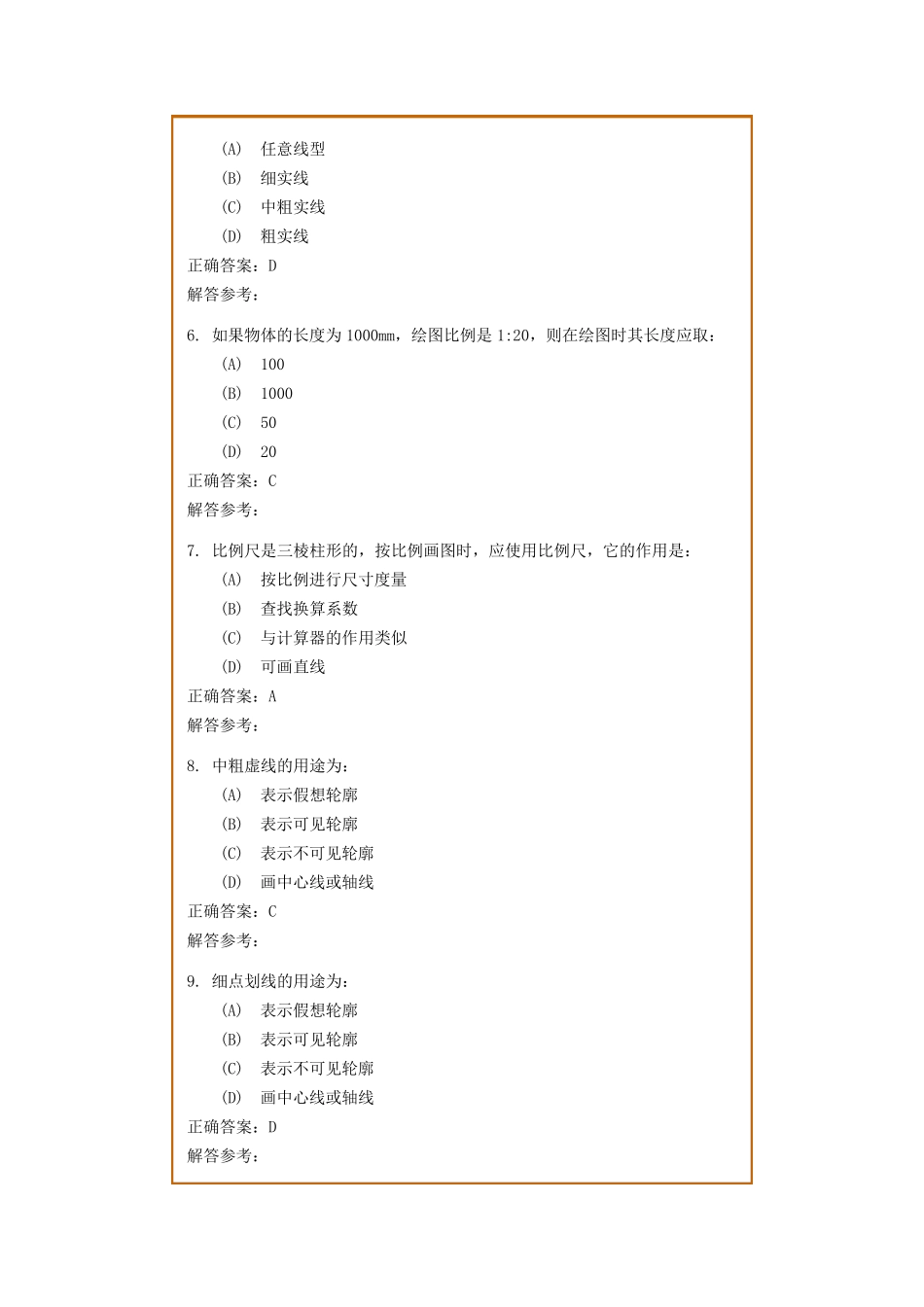

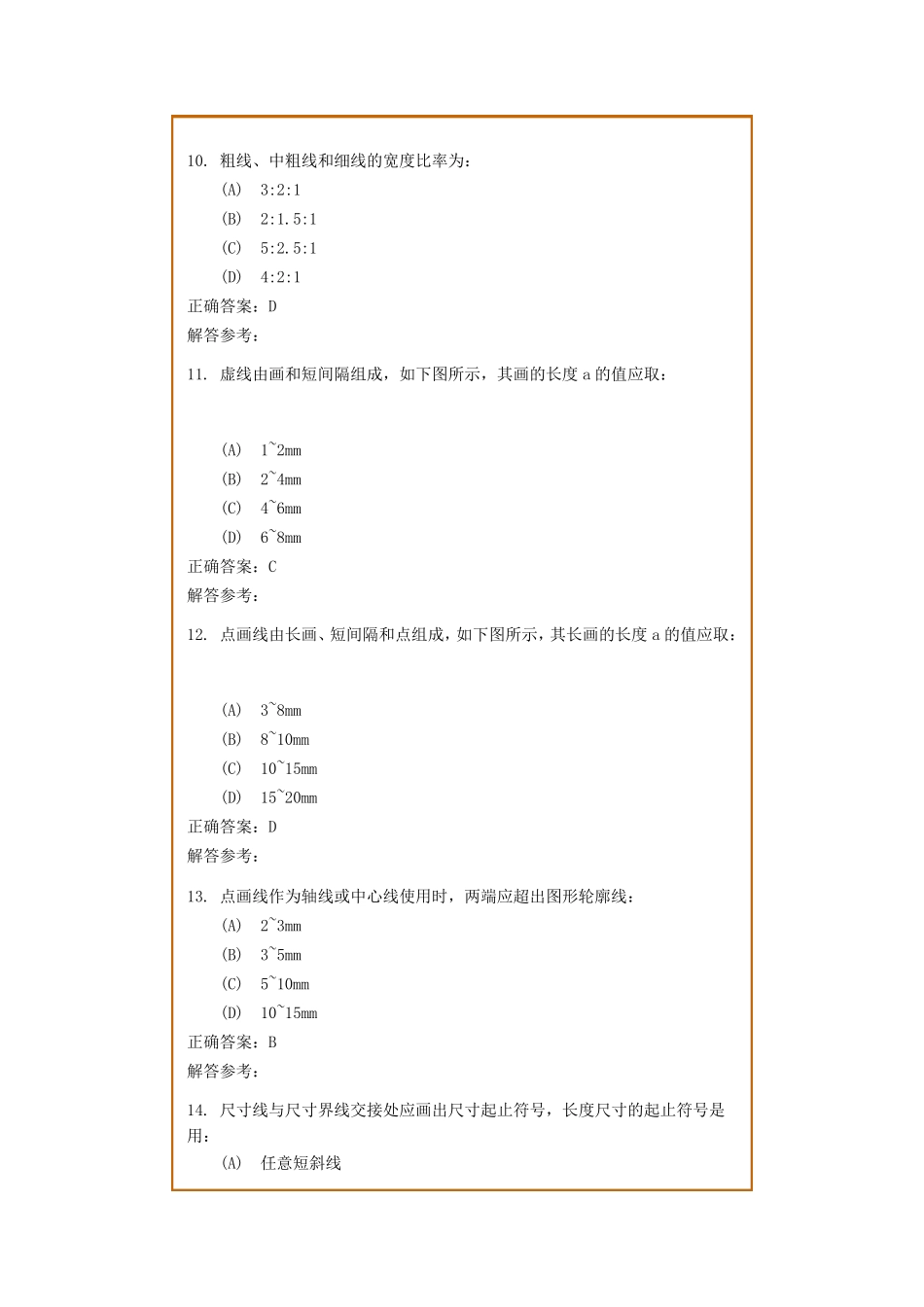

画法几何及工程制图 一、单项选择题(只有一个选项正确，共51 道小题) 1. 制图标准是在全国范围内使图样标准化、规范化的统一准则。某些行业部门还制定有部颁标准，则部颁标准是： (A) 参考作用 (B) 与国家标准并行使用 (C) 取代国家标准 (D) 对国家标准的补充 正确答案：D 解答参考： 2. 在土木工程制图中，除了遵守建筑工程制图标准和某些行业标准外，还必须遵守的国家标准为： (A) 总图制图标准 (B) 水利水电工程制图标准 (C) 技术制图标准 (D) 铁路工程制图标准 正确答案：C 解答参考： 3. 图纸上的字母和数字可写成斜体或直体，斜体字字头向右倾斜与水平成： (A) 45° (B) 60° (C) 75° (D) 80° 正确答案：C 解答参考： 4. 图纸的内边框是图框线，图框线的绘制用： (A) 细实线 (B) 中粗实线 (C) 粗实线 (D) 加粗的粗实线 正确答案：C 解答参考： 5. 标题栏位于图纸的右下角，绘制标题栏的外边框线用： (A) 任意线型 (B) 细实线 (C) 中粗实线 (D) 粗实线 正确答案：D 解答参考： 6. 如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取： (A) 100 (B) 1000 (C) 50 (D) 20 正确答案：C 解答参考： 7. 比例尺是三棱柱形的，按比例画图时，应使用比例尺，它的作用是： (A) 按比例进行尺寸度量 (B) 查找换算系数 (C) 与计算器的作用类似 (D) 可画直线 正确答案：A 解答参考： 8. 中粗虚线的用途为： (A) 表示假想轮廓 (B) 表示可见轮廓 (C) 表示不可见轮廓 (D) 画中心线或轴线 正确答案：C 解答参考： 9. 细点划线的用途为： (A) 表示假想轮廓 (B) 表示可见轮廓 (C) 表示不可见轮廓 (D) 画中心线或轴线 正确答案：D 解答参考： 10. 粗线、中粗线和细线的宽度比率为： (A) 3:2:1 (B) 2:1.5:1 (C) 5:2.5:1 (D) 4:2:1 正确答案：D 解答参考： 11. 虚线由画和短间隔组成，如下图所示，其画的长度 a 的值应取： (A) 1~2mm (B) 2~4mm (C) 4~6mm (D) 6~8mm 正确答案：C 解答参考： 12. 点画线由长画、短间隔和点组成，如下图所示，其长画的长度 a 的值应取： (A) 3~8mm (B) 8~10mm (C) 10~15mm (D) 15~20mm 正确答案：D 解答参考： 13. 点画线作为轴线或中心线使用时，两端应超出图形轮廓线： (A) 2~3mm (B) 3~5mm (C) 5~10mm (D) 10~15mm 正确答案：B 解答参考： 14....
