《计算机网络》实验四路由器及其基本配置实验实验报告

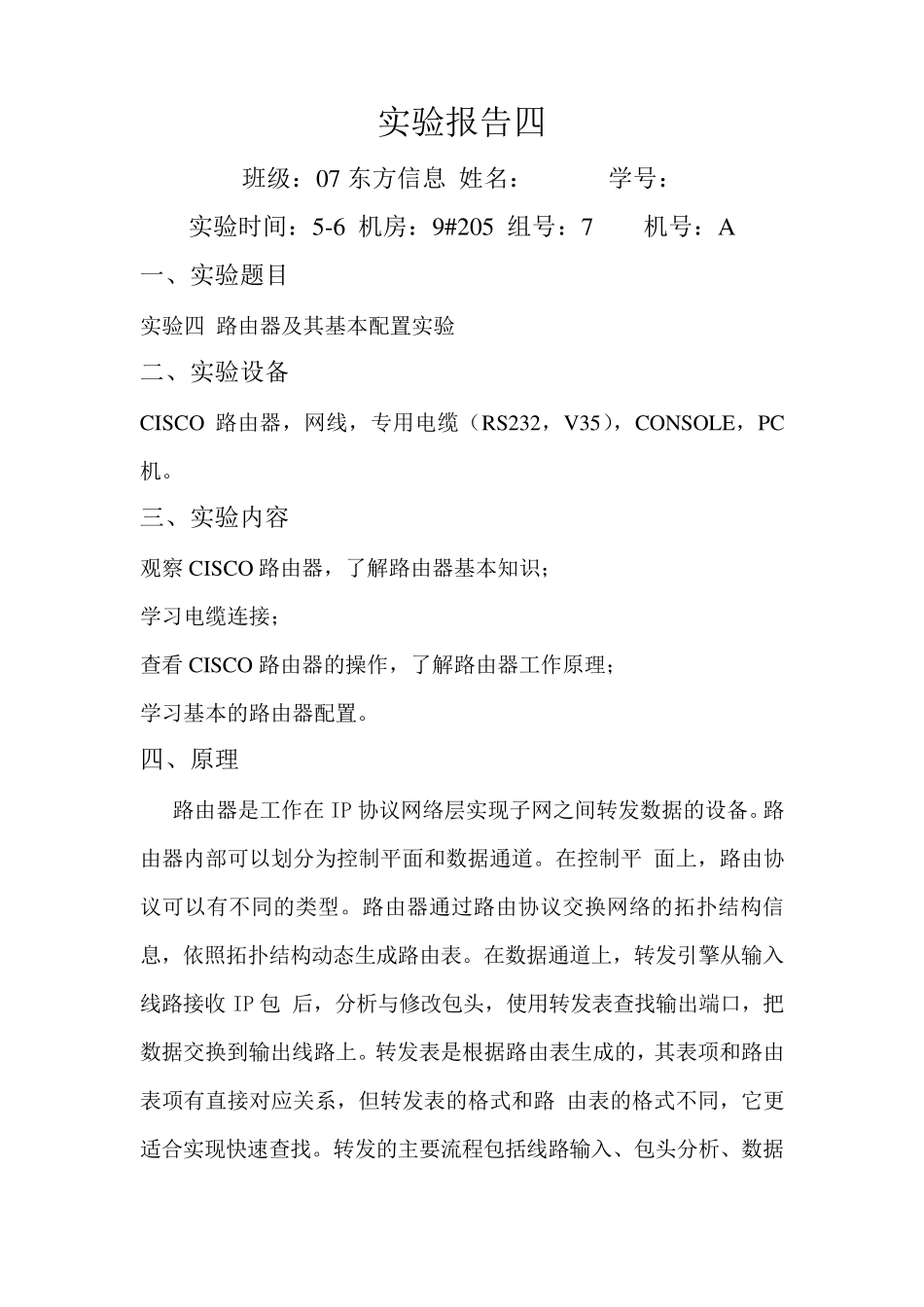

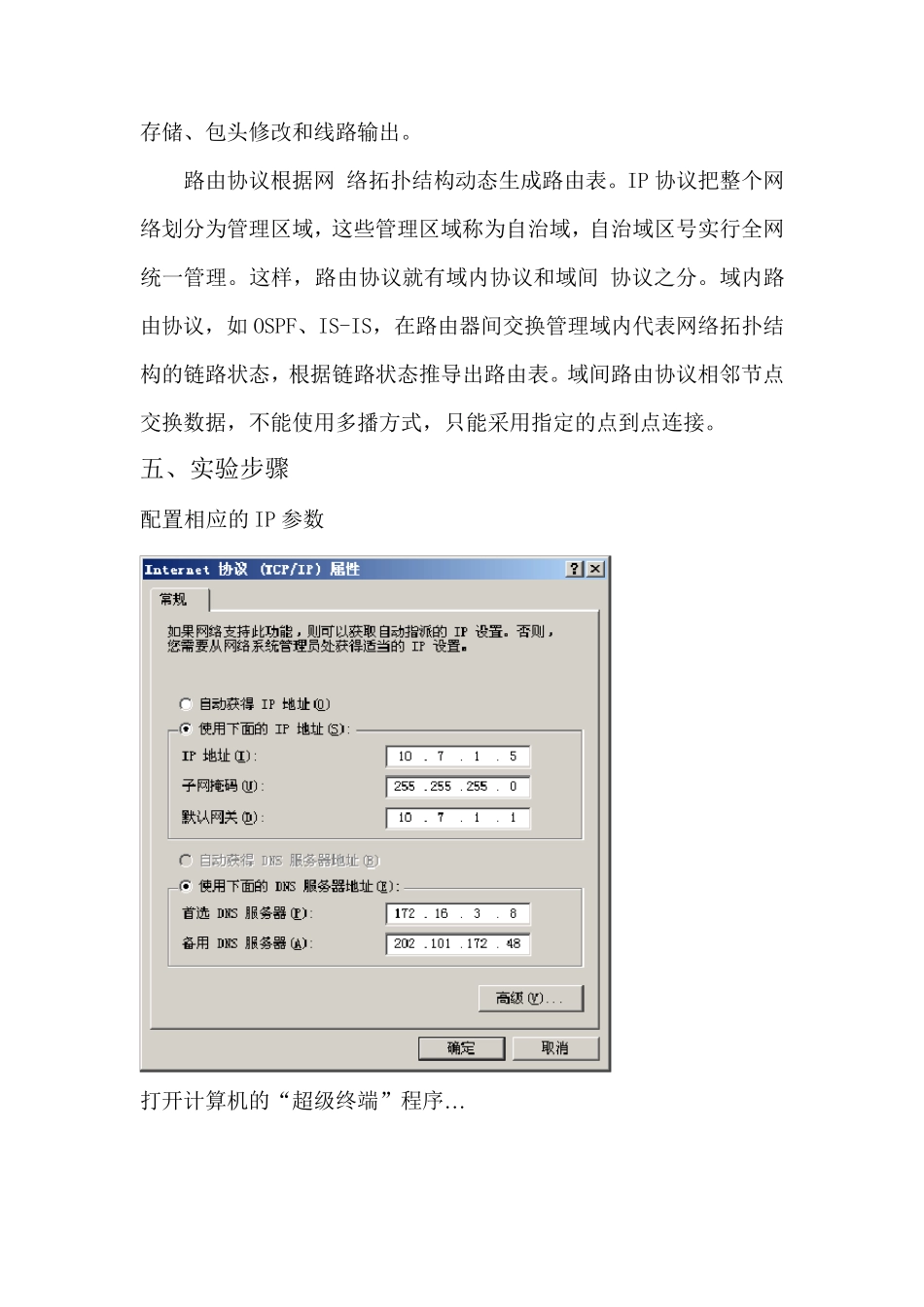

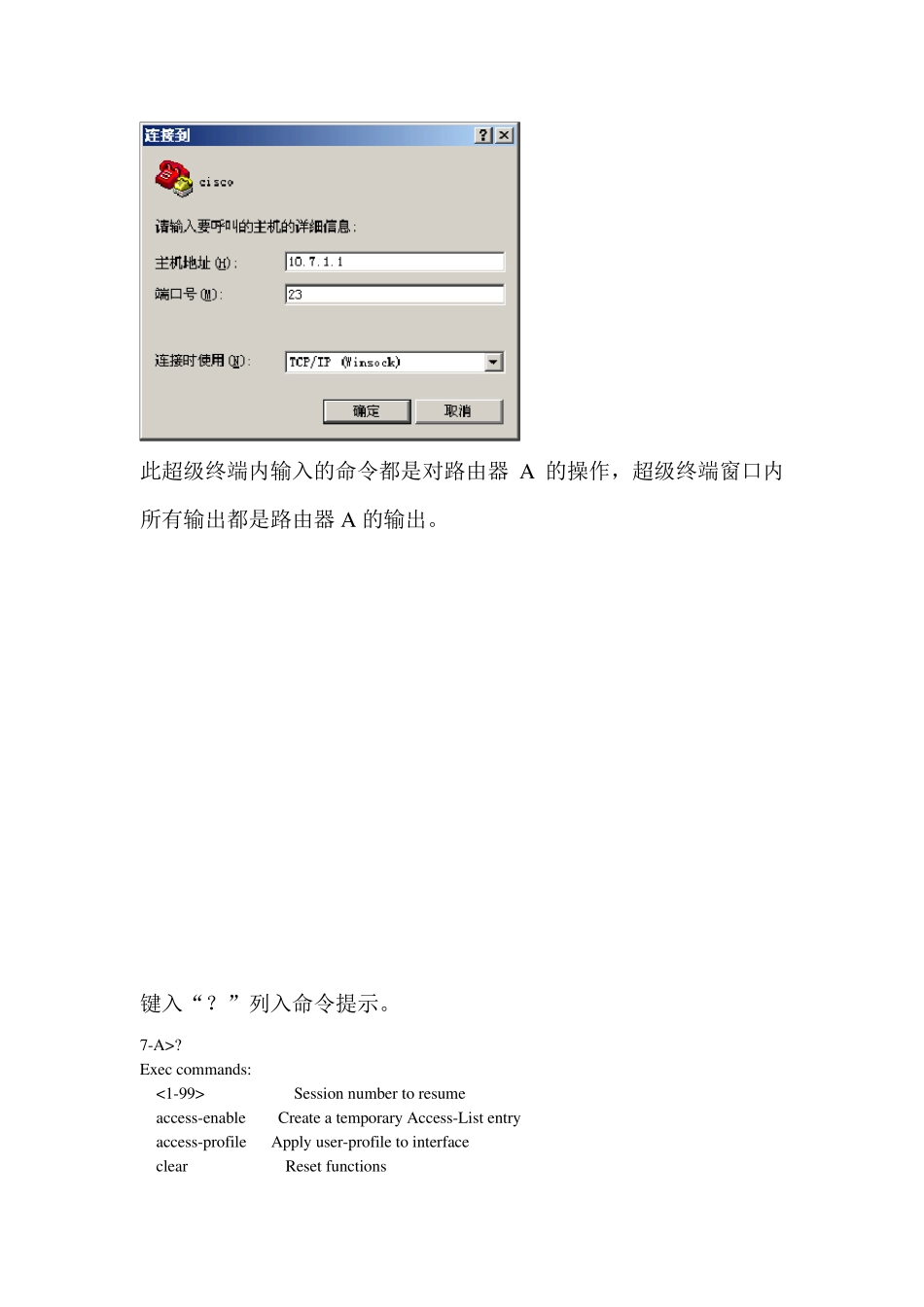

实验报告四 班级：07 东方信息 姓名： 学号： 实验时间：5-6 机房：9#205 组号：7 机号：A 一、实验题目 实验四 路由器及其基本配置实验 二、实验设备 CISCO 路由器，网线，专用电缆（RS232，V 35），CONSOLE，PC机。 三、实验内容 观察 CISCO 路由器，了解路由器基本知识； 学习电缆连接； 查看 CISCO 路由器的操作，了解路由器工作原理； 学习基本的路由器配置。 四、原理 路由器是工作在 IP 协议网络层实现子网之间转发数据的设备。路由器内部可以划分为控制平面和数据通道。在控制平 面上，路由协议可以有不同的类型。路由器通过路由协议交换网络的拓扑结构信息，依照拓扑结构动态生成路由表。在数据通道上，转发引擎从输入线路接收 IP 包 后，分析与修改包头，使用转发表查找输出端口，把数据交换到输出线路上。转发表是根据路由表生成的，其表项和路由表项有直接对应关系，但转发表的格式和路 由表的格式不同，它更适合实现快速查找。转发的主要流程包括线路输入、包头分析、数据存储、包头修改和线路输出。 路由协议根据网 络拓扑结构动态生成路由表。IP 协议把整个网络划分为管理区域，这些管理区域称为自治域，自治域区号实行全网统一管理。这样，路由协议就有域内协议和域间 协议之分。域内路由协议，如OSPF、IS-IS，在路由器间交换管理域内代表网络拓扑结构的链路状态，根据链路状态推导出路由表。域间路由协议相邻节点 交换数据，不能使用多播方式，只能采用指定的点到点连接。 五、实验步骤 配置相应的IP 参数 打开计算机的“超级终端”程序… 此超级终端内输入的命令都是对路由器A 的操作，超级终端窗口内所有输出都是路由器A 的输出。 键入“？”列入命令提示。 7-A>? Ex ec commands: <1-99> Session nu mber to resu me access-enable Create a temporary Access-List entry access-profile Apply u ser-profile to interface clear Reset fu nctions connect Open a terminal connection disable Turn off privileged commands disconnect Disconnect an existing network connection enable Turn on privileged commands exit Exit from the EXEC help Description of the interactive help system lock Lock the terminal login Log in as a particular user logout Exit from the EXEC modemui...
