《计算机网络应用》技能大赛模拟题及答案

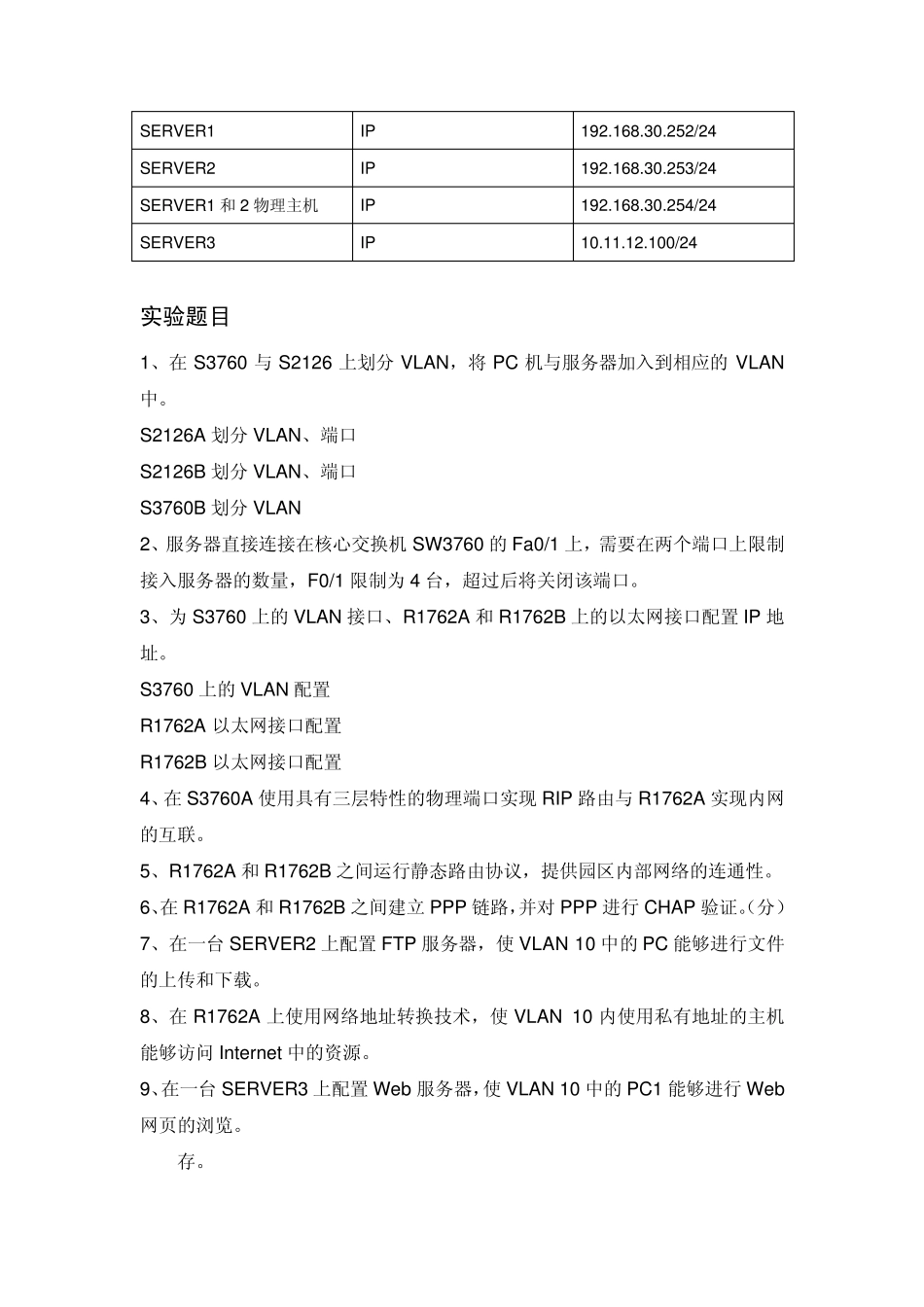

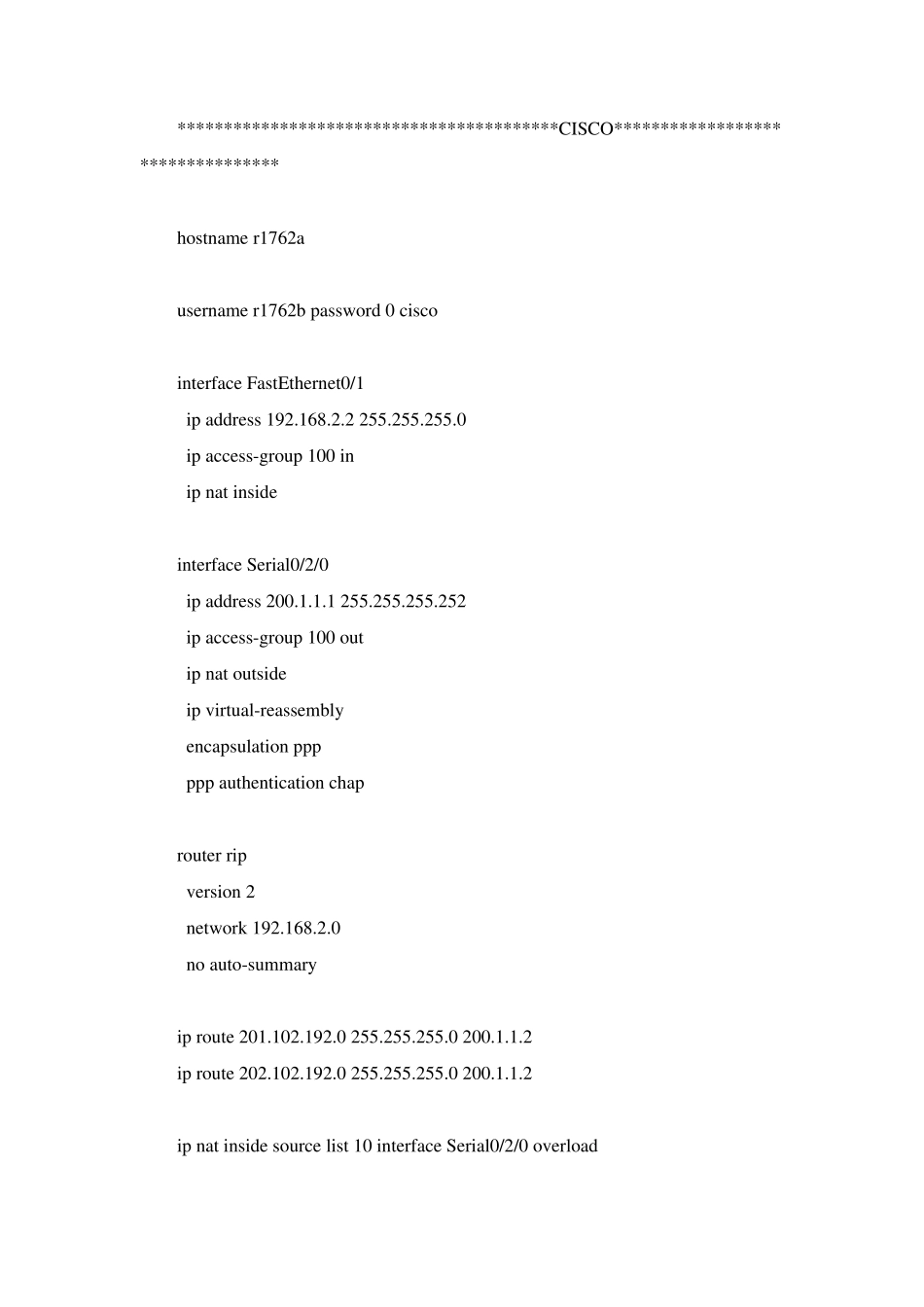

《计算机网络应用》技能大赛模拟题 网络设备配置要求 拓扑编址: 设备名称 接口 地址 PC1 IP 192.168.10.100/24 PC2 IP 192.168.20.100/24 PC3 IP 192.168.30.100/24 PC4 IP 10.11.12.100/24 S3760 VLAN10 192.168.10.1/24 S3760 VLAN20 192.168.20.1/24 S3760 VLAN30 192.168.30.1/24 S3760 F0/24 192.168.2.1/24 R1762A F1/1 192.168.2.2/24 R1762A S1/2 200.1.1.1/30 R1762B S1/2 200.1.1.2/30 R1762B F1/0 10.11.12.1/24 SERVER1 IP 192.168.30.252/24 SERVER2 IP 192.168.30.253/24 SERVER1 和2 物理主机 IP 192.168.30.254/24 SERVER3 IP 10.11.12.100/24 实验题目 1、在 S3760 与 S2126 上划分 VLAN，将 PC 机与服务器加入到相应的 VLAN中。 S2126A 划分 VLAN、端口 S2126B 划分 VLAN、端口 S3760B 划分 VLAN 2、服务器直接连接在核心交换机SW3760 的 Fa0/1 上，需要在两个端口上限制接入服务器的数量，F0/1 限制为 4 台，超过后将关闭该端口。 3、为 S3760 上的 VLAN 接口、R1762A 和R1762B 上的以太网接口配置 IP 地址。 S3760 上的 VLAN 配置 R1762A 以太网接口配置 R1762B 以太网接口配置 4、在 S3760A 使用具有三层特性的物理端口实现 RIP 路由与 R1762A 实现内网的互联。 5、R1762A 和R1762B 之间运行静态路由协议，提供园区内部网络的连通性。 6、在 R1762A 和R1762B 之间建立 PPP 链路，并对 PPP 进行 CHAP 验证。（分） 7、在一台 SERVER2 上配置 FTP 服务器，使 VLAN 10 中的 PC 能够进行文件的上传和下载。 8、在 R1762A 上使用网络地址转换技术，使 VLAN 10 内使用私有地址的主机能够访问 Internet 中的资源。 9、在一台 SERVER3 上配置 Web 服务器，使 VLAN 10 中的 PC1 能够进行 Web网页的浏览。 存。 *****************************************CISCO********************************* hostname r1762a username r1762b password 0 cisco interface FastEthernet0/1 ip address 192.168.2.2 255.255.255.0 ip access-group 100 in ip nat inside interface Serial0/2/0 ip address 200.1.1.1 255.255.255.252 ip access-group 100 out ip nat outside ip virtual-reassembly encapsulation ppp ppp authentication chap ...
