《通信原理》第六章数字基带传输常用规律和技巧

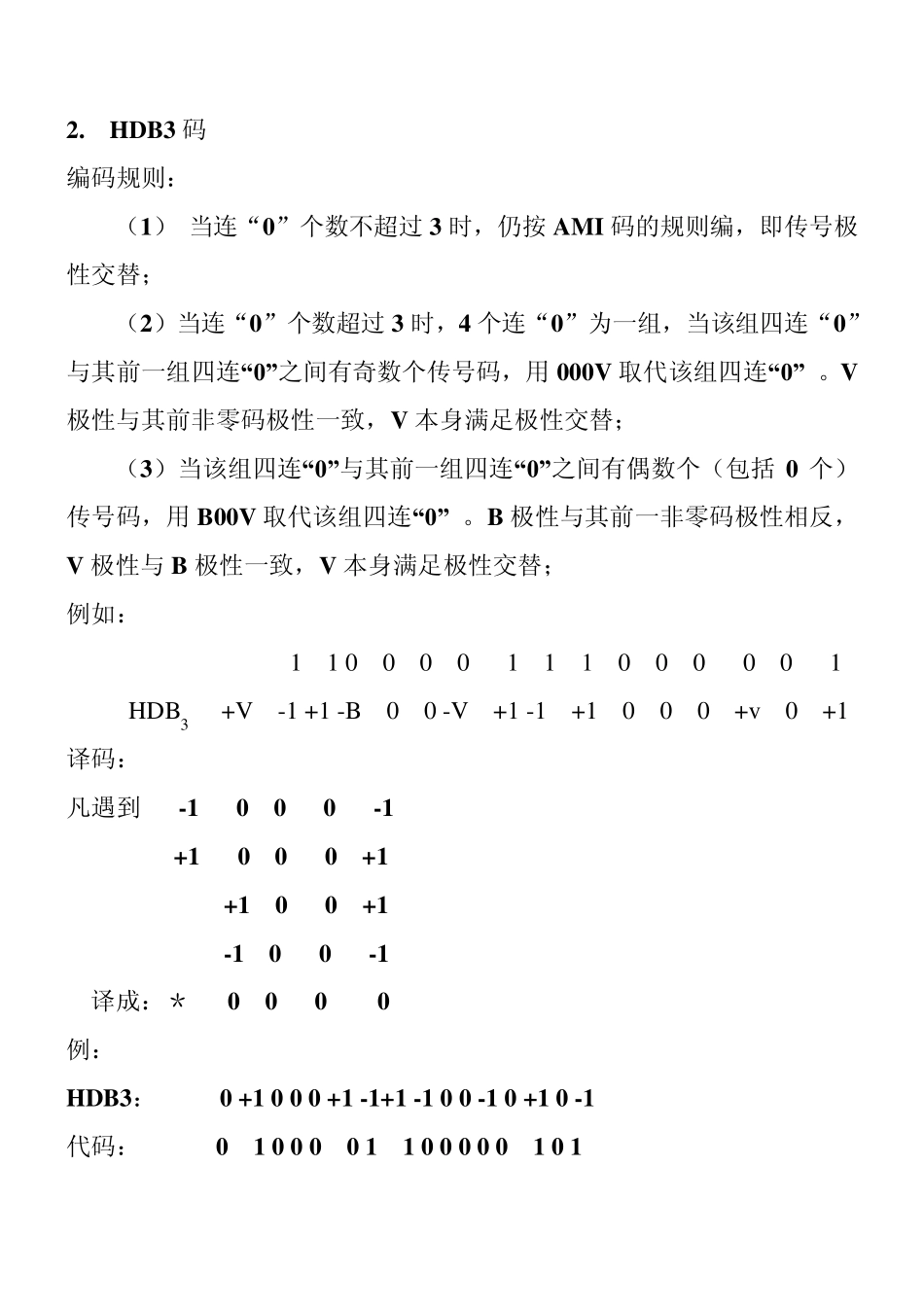

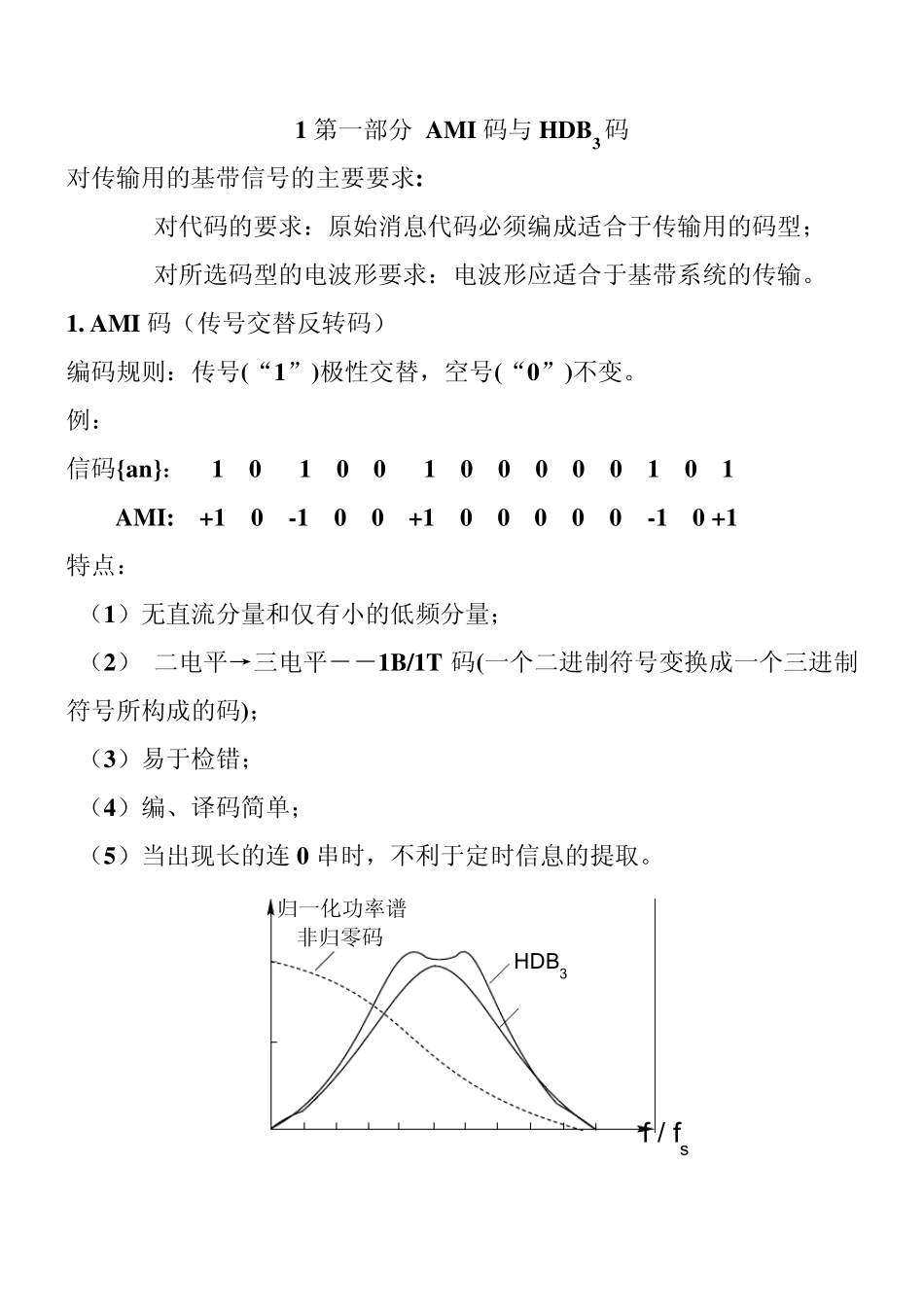

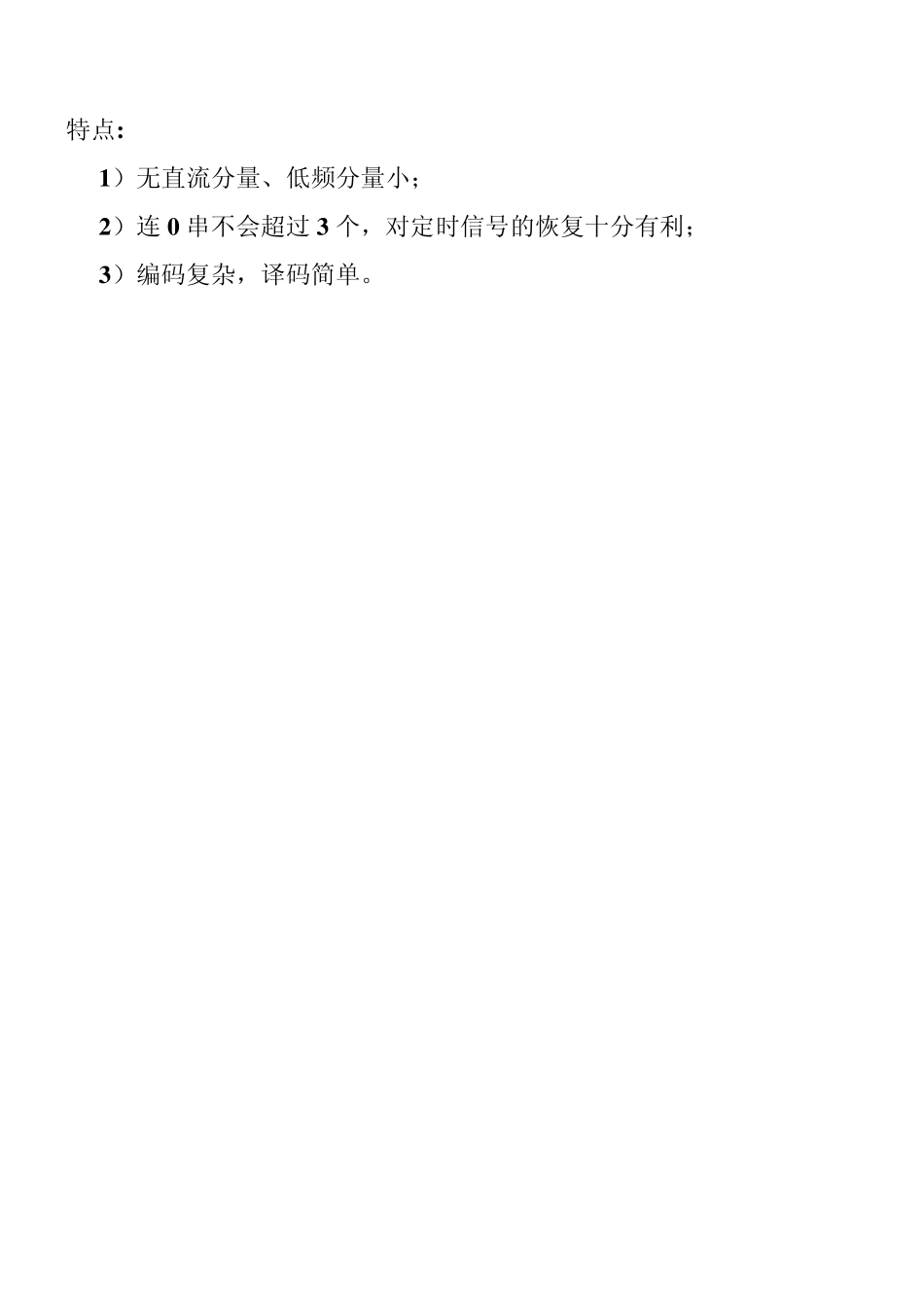

1 第一部分 AMI 码与HDB3 码 对传输用的基带信号的主要要求: 对代码的要求：原始消息代码必须编成适合于传输用的码型； 对所选码型的电波形要求：电波形应适合于基带系统的传输。 1. AMI 码（传号交替反转码） 编码规则：传号(“1”)极性交替，空号(“0”)不变。 例： 信码{an}： 1 0 1 0 0 1 0 0 0 0 0 1 0 1 AMI: +1 0 -1 0 0 +1 0 0 0 0 0 -1 0 +1 特点： （1）无直流分量和仅有小的低频分量； （2） 二电平→三电平－－1B/1T 码(一个二进制符号变换成一个三进制符号所构成的码)； （3）易于检错； （4）编、译码简单； （5）当出现长的连 0 串时，不利于定时信息的提取。 1.00.500.51.0AMIHDB3非归零码归一化功率谱f / fs 2. HDB3 码 编码规则： （1） 当连“0”个数不超过 3 时，仍按 AMI 码的规则编，即传号极性交替；  （2）当连“0”个数超过 3 时，4 个连“0”为一组，当该组四连“0”与其前一组四连“0”之间有奇数个传号码，用 000V取代该组四连“0” 。V极性与其前非零码极性一致，V本身满足极性交替；  （3）当该组四连“0”与其前一组四连“0”之间有偶数个（包括 0 个）传号码，用 B00V取代该组四连“0” 。B 极性与其前一非零码极性相反，V极性与 B 极性一致，V本身满足极性交替； 例如： 1 1 0 0 0 0 1 1 1 0 0 0 0 0 1 HDB3 +V -1 +1 -B 0 0 -V +1 -1 +1 0 0 0 +v 0 +1 译码： 凡遇到 -1 0 0 0 -1 +1 0 0 0 +1 +1 0 0 +1 -1 0 0 -1 译成：＊ 0 0 0 0 例： HDB3： 0 +1 0 0 0 +1 -1+1 -1 0 0 -1 0 +1 0 -1 代码： 0 1 0 0 0 0 1 1 0 0 0 0 0 1 0 1 特点: 1）无直流分量、低频分量小； 2）连 0 串不会超过 3 个，对定时信号的恢复十分有利； 3）编码复杂，译码简单。 第二部分 无码间串扰传输 1 无码间串扰的时域条件 基带传输系统的数学模型： GT(ω)C(ω)GR(ω)抽 样判 决发送滤波器+传输信道接收滤波器位同步)(td{}na{}na)(td)(tn( )r tH (ω)识别点 发送滤波器至接收滤波器总的传输特性为： ( )( ) ( )( )TRHGCG 输入信号： ( )()snnd ttanT 识别点波形： ( )( )* ( )( )()( )RnsRnr td th tn ta h tnTn t 为了判定第k 个码元ka 的...
