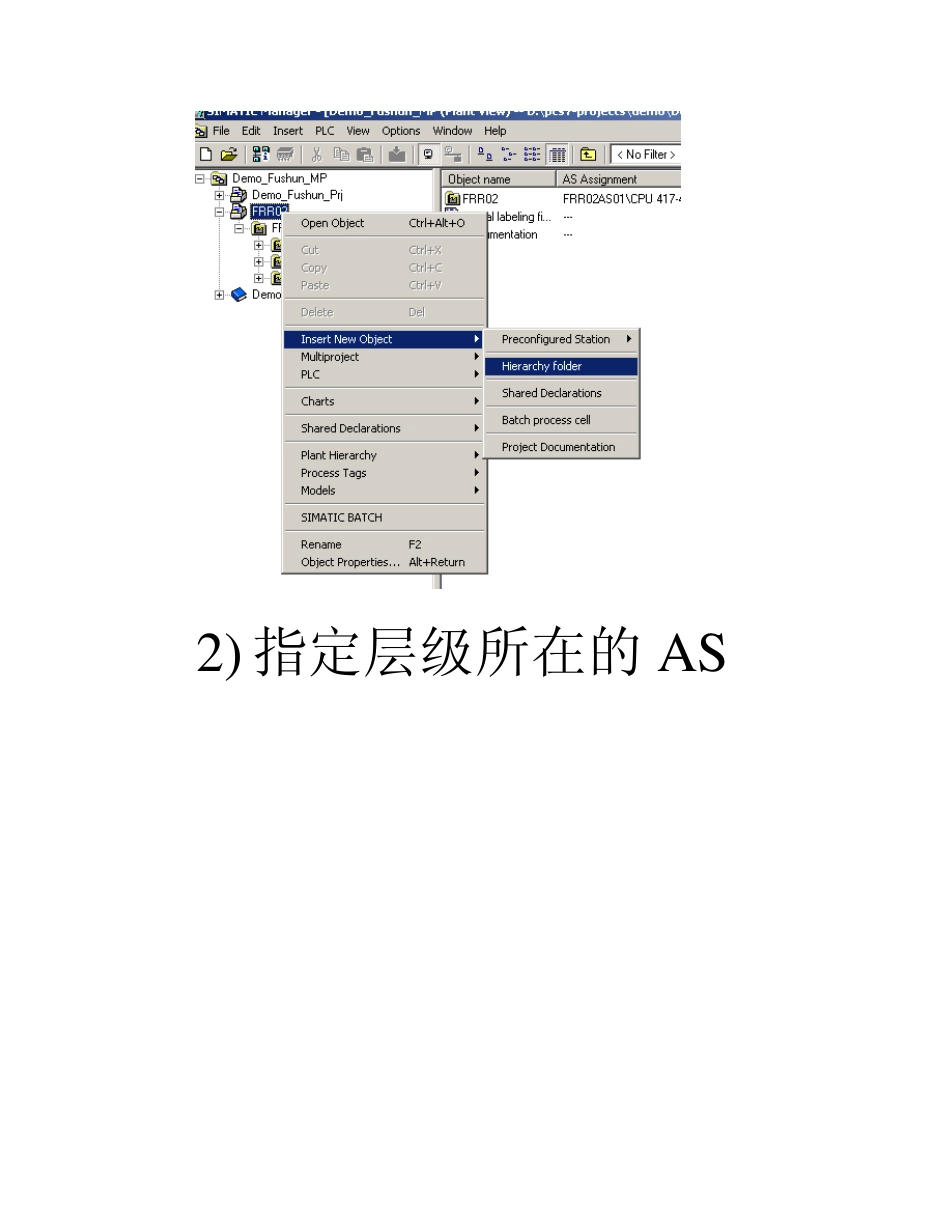

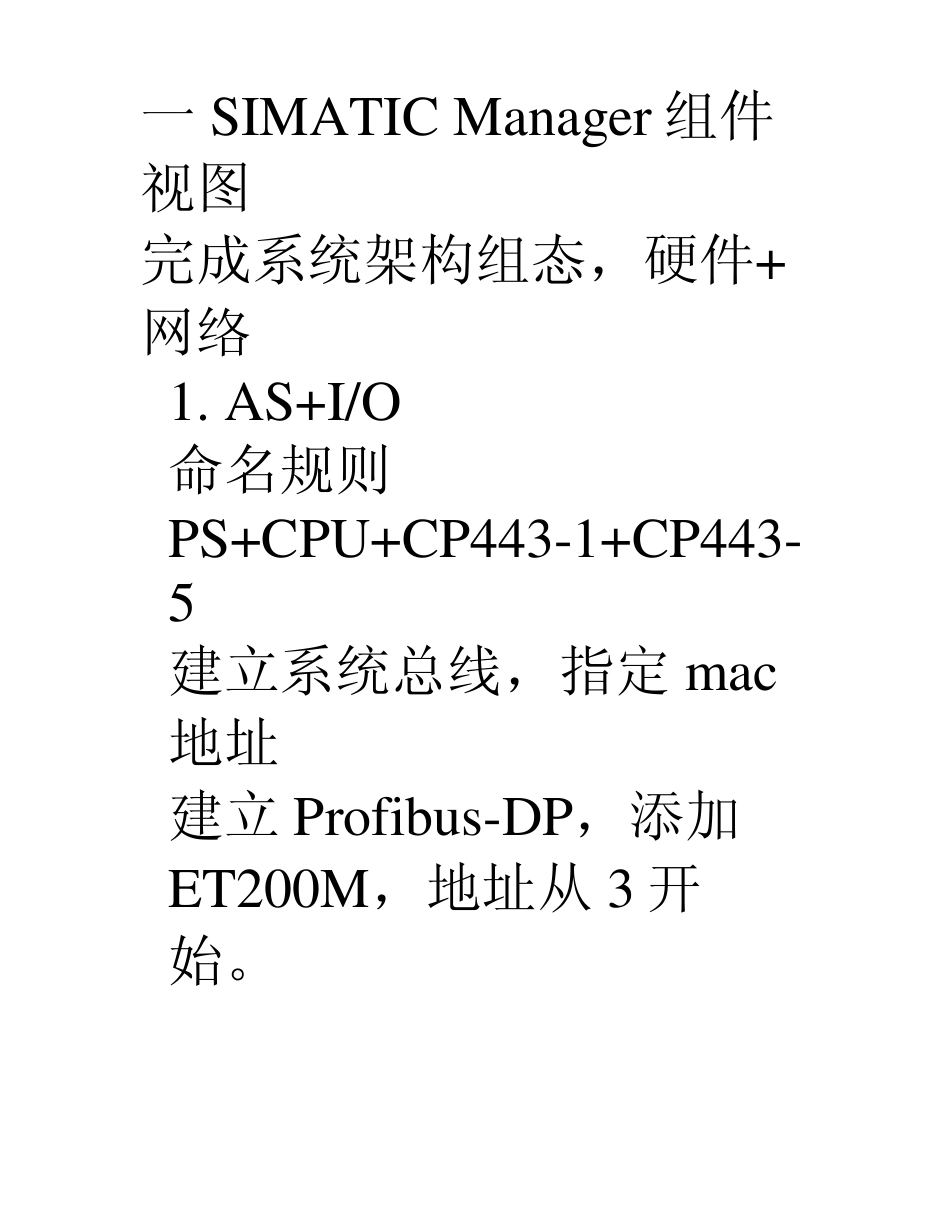

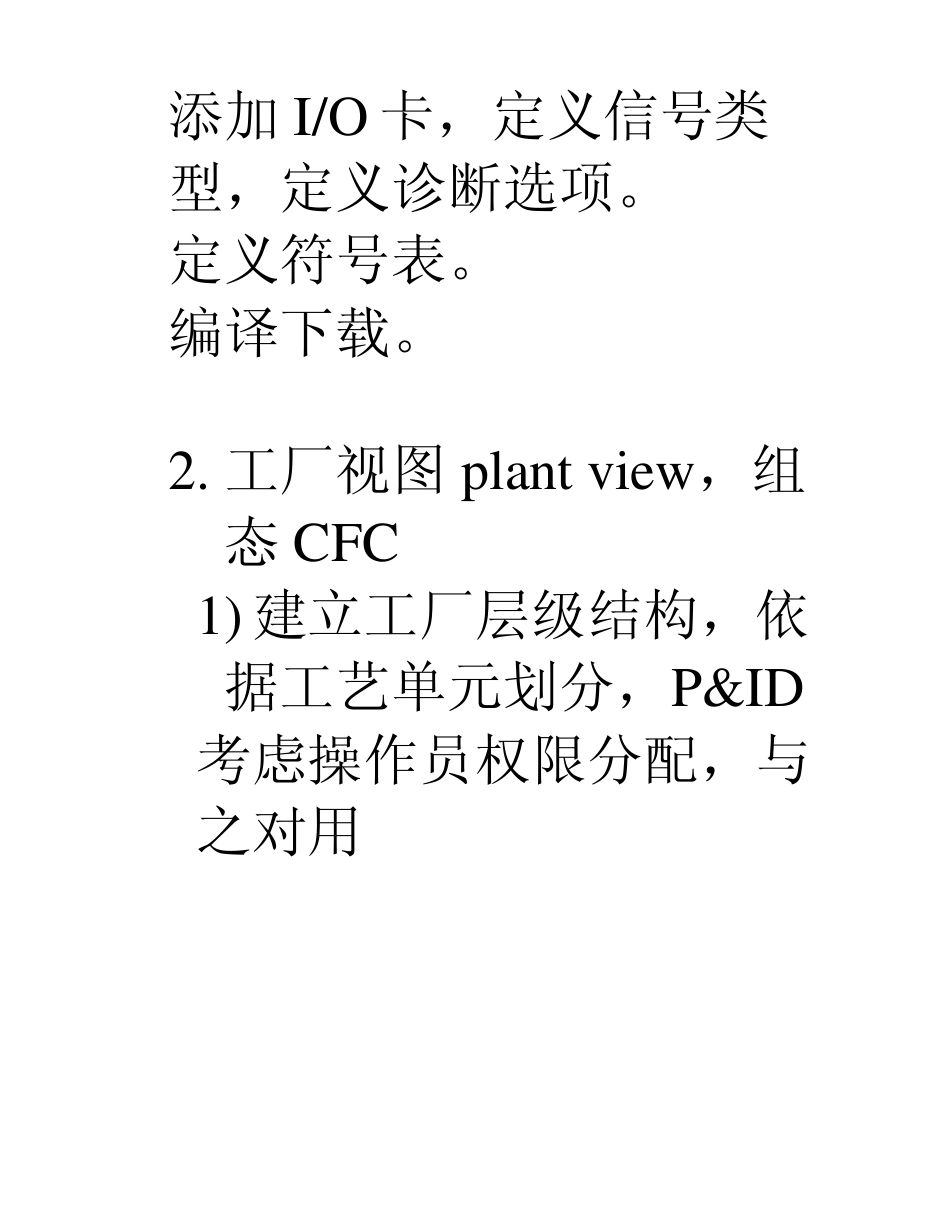

一 SIMATIC Manager 组件视图 完成系统架构组态,硬件+网络 1. AS+I/O 命名规则 PS+CPU+CP443-1+CP443-5 建立系统总线,指定mac地址 建立Profibus-DP,添加ET200M,地址从3 开始。 添加I/O 卡,定义信号类型,定义诊断选项。 定义符号表。 编译下载。 2. 工厂视图 plant view ,组态 CFC 1) 建立工厂层级结构,依据工艺单元划分,P&ID 考虑操作员权限分配,与之对用 2) 指定层级所在的 AS 3) 在工厂层级下添加回路CFC 3. 建立 OS 的组态 1) 建 PC STATION,含义是对 OS 的功能进行配置 WinCC Application : ES工程师站/OS 单站/主Serv er 服务器 WinCC Application(stby ) : 从 Serv er 服务器 SPOSA Applicatoin : OPC 服务器 WinCC Application Client:操作站 WinCC Application Client ref:操作站参考 WinCC Application ref:OS 单站参考 CAS : 中央归档服务器 CAS (stby ):从中央归档服务器 2) 组态 station configu ration editor 3 ) 编译下载到对应的计算机(client的硬件组态不需要下载,只需要下载项目) 4 . 添加画面 1 ) 指定工厂层级 添加画面,注意一个层级下只能添加一张画面。 5 . 增加回路 注意:模板来自主数据库;块命名,注释(位号);执行顺序; 1) MEAS模拟量监视 2) PID Valv e 模板可以参考标准库: 6. OS组态介绍 建网络链接 Blo ck ico n 块图标 程序已修改, 需要编译 7. IEA 1) 创建 process tag ty pe 2) 选参数 3 ) 创建导入文件 4 ) 在导入文件中,填写回路信息。并保存。 每种类型的回路建立至少一张表格。 5) 生成程序import 6 )
