三视图是产品从设计到生产过程的交流手段的基础

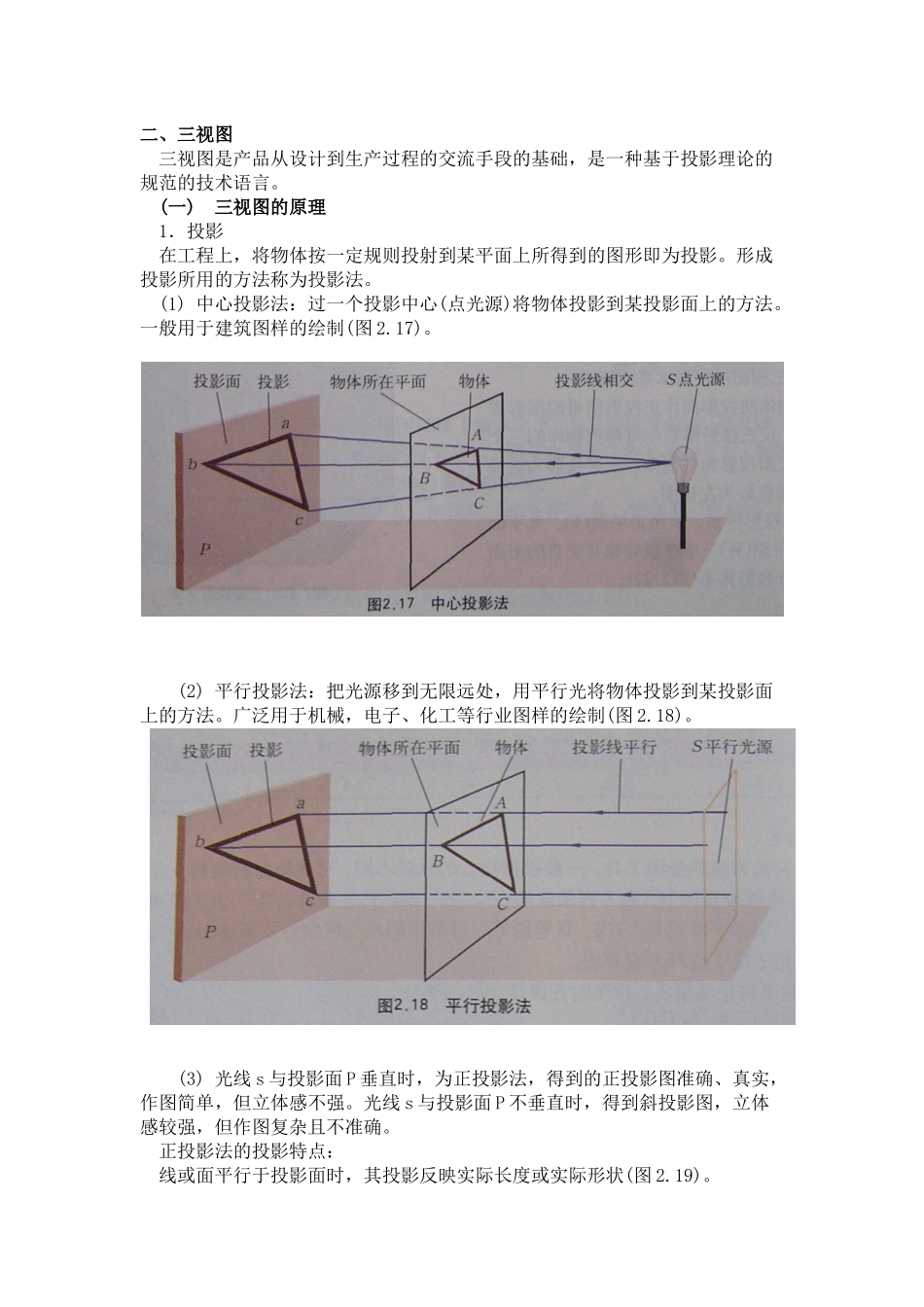

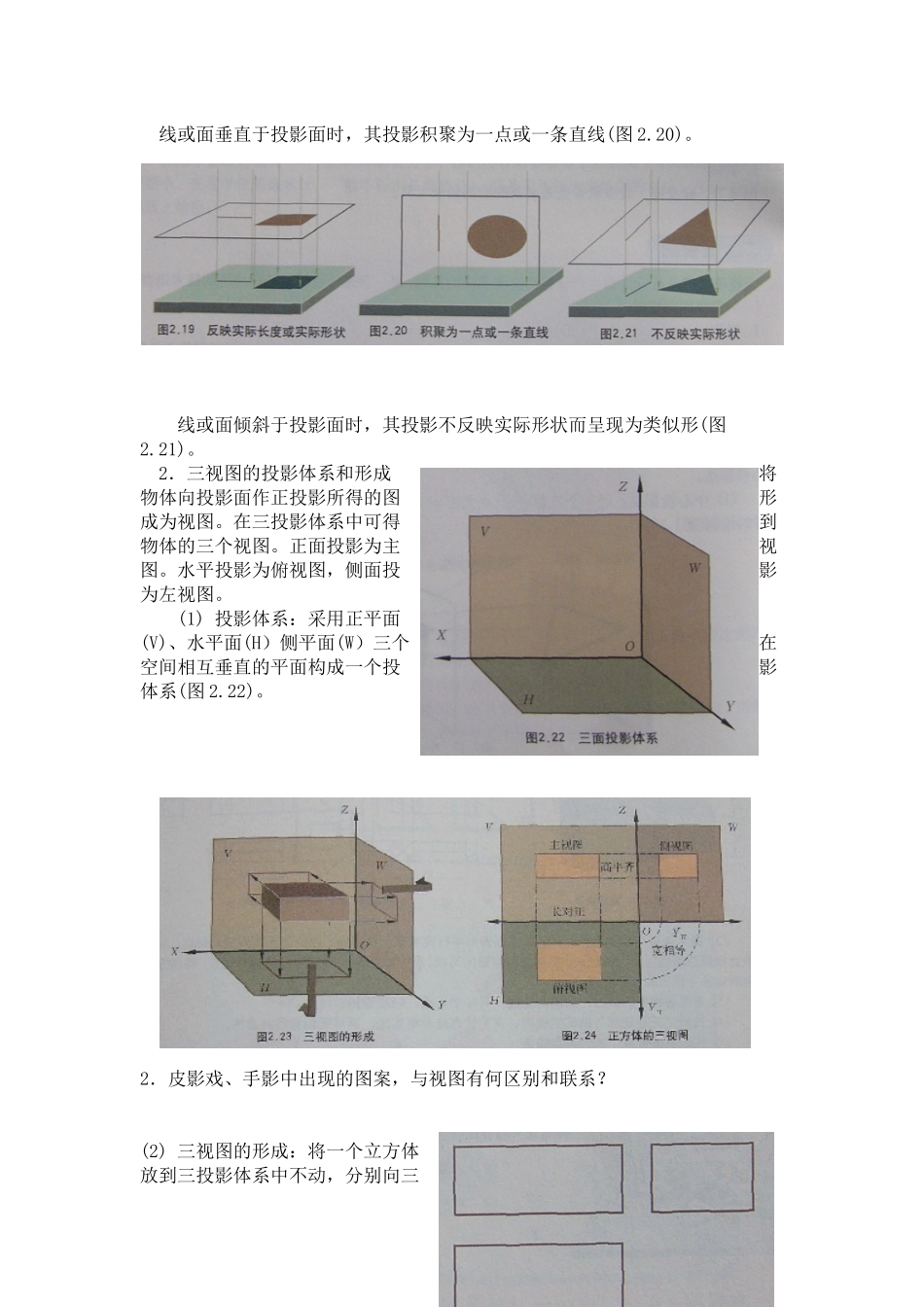

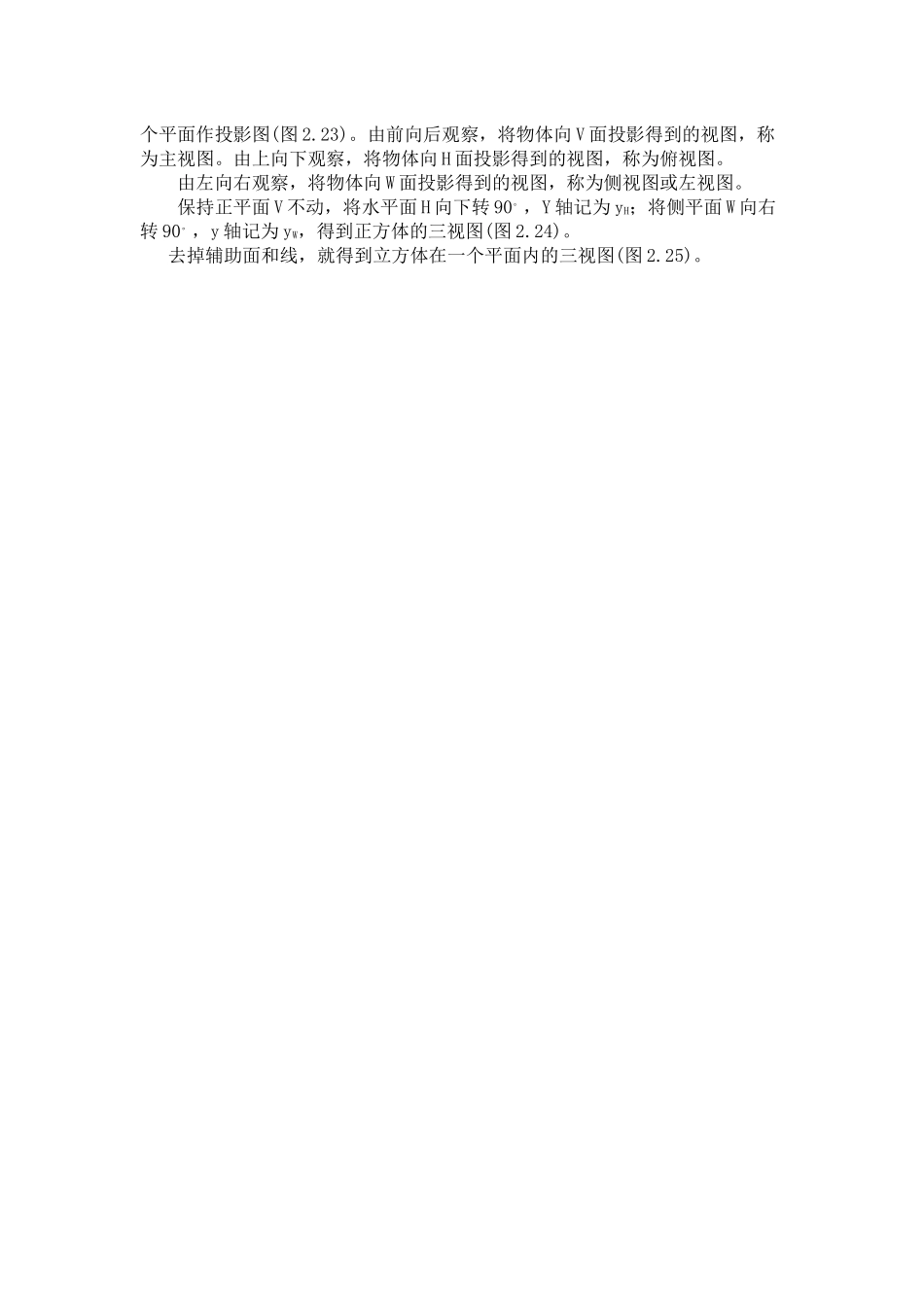

二、三视图 三视图是产品从设计到生产过程的交流手段的基础，是一种基于投影理论的规范的技术语言。 (一) 三视图的原理 1．投影 在工程上，将物体按一定规则投射到某平面上所得到的图形即为投影。形成投影所用的方法称为投影法。 (1) 中心投影法：过一个投影中心(点光源)将物体投影到某投影面上的方法。一般用于建筑图样的绘制(图 2.17)。 (2) 平行投影法：把光源移到无限远处，用平行光将物体投影到某投影面上的方法。广泛用于机械，电子、化工等行业图样的绘制(图 2.18)。 (3) 光线 s 与投影面 P 垂直时，为正投影法，得到的正投影图准确、真实，作图简单，但立体感不强。光线 s 与投影面 P 不垂直时，得到斜投影图，立体感较强，但作图复杂且不准确。 正投影法的投影特点： 线或面平行于投影面时，其投影反映实际长度或实际形状(图 2.19)。 线或面垂直于投影面时，其投影积聚为一点或一条直线(图 2.20)。 线或面倾斜于投影面时，其投影不反映实际形状而呈现为类似形(图2.21)。 2．三视图的投影体系和形成 将物体向投影面作正投影所得的图形成为视图。在三投影体系中可得到物体的三个视图。正面投影为主视图。水平投影为俯视图，侧面投影为左视图。 (1) 投影体系：采用正平面(V)、水平面(H）侧平面(W）三个在空间相互垂直的平面构成一个投影体系(图 2.22)。2．皮影戏、手影中出现的图案，与视图有何区别和联系？(2) 三视图的形成：将一个立方体放到三投影体系中不动，分别向三个平面作投影图(图 2.23)。由前向后观察，将物体向 V 面投影得到的视图，称为主视图。由上向下观察，将物体向 H 面投影得到的视图，称为俯视图。 由左向右观察，将物体向 W 面投影得到的视图，称为侧视图或左视图。 保持正平面 V 不动，将水平面 H 向下转 90。，Y 轴记为 yH；将侧平面 W 向右转 90。，y 轴记为 yW，得到正方体的三视图(图 2.24)。 去掉辅助面和线，就得到立方体在一个平面内的三视图(图 2.25)。
