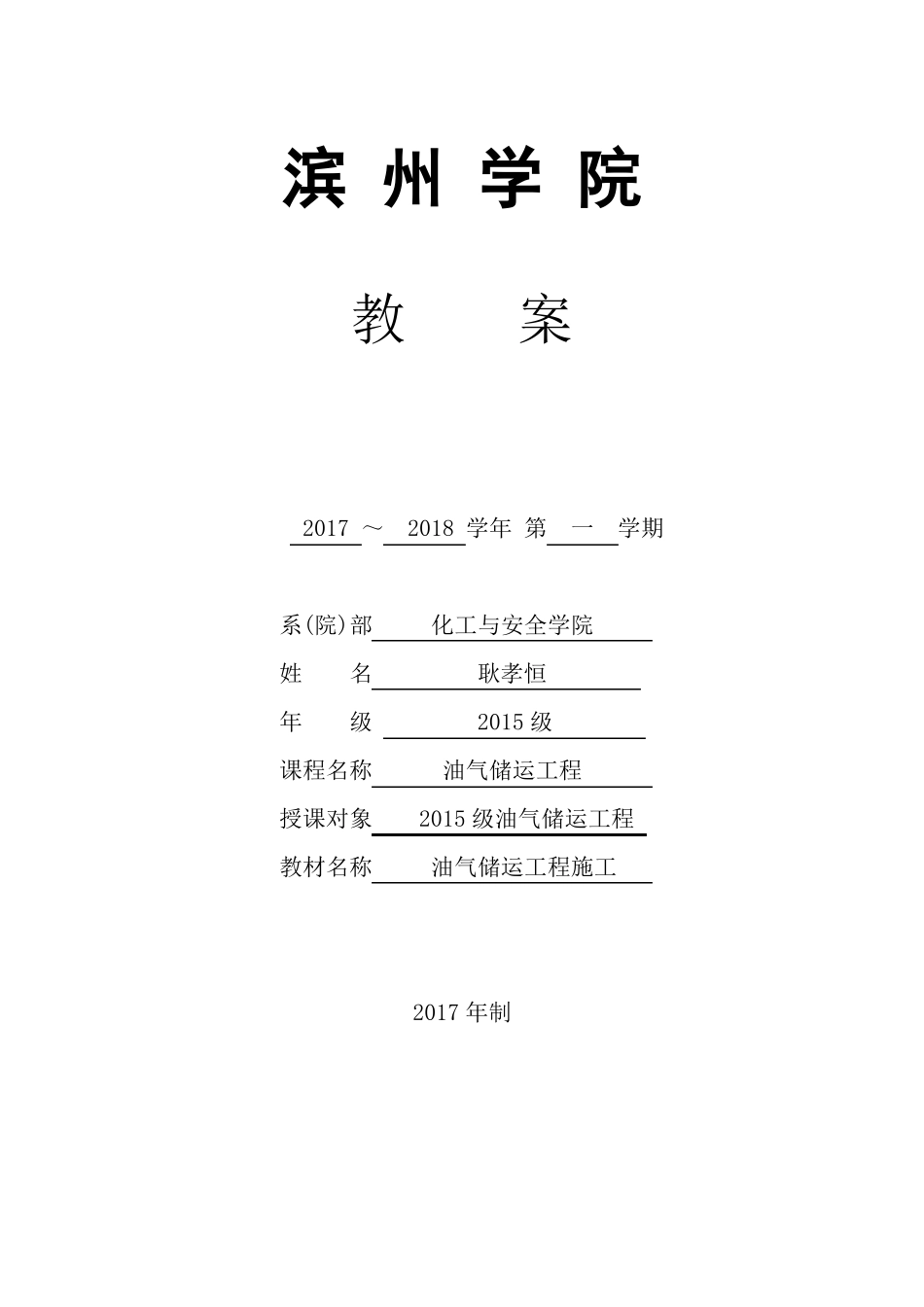

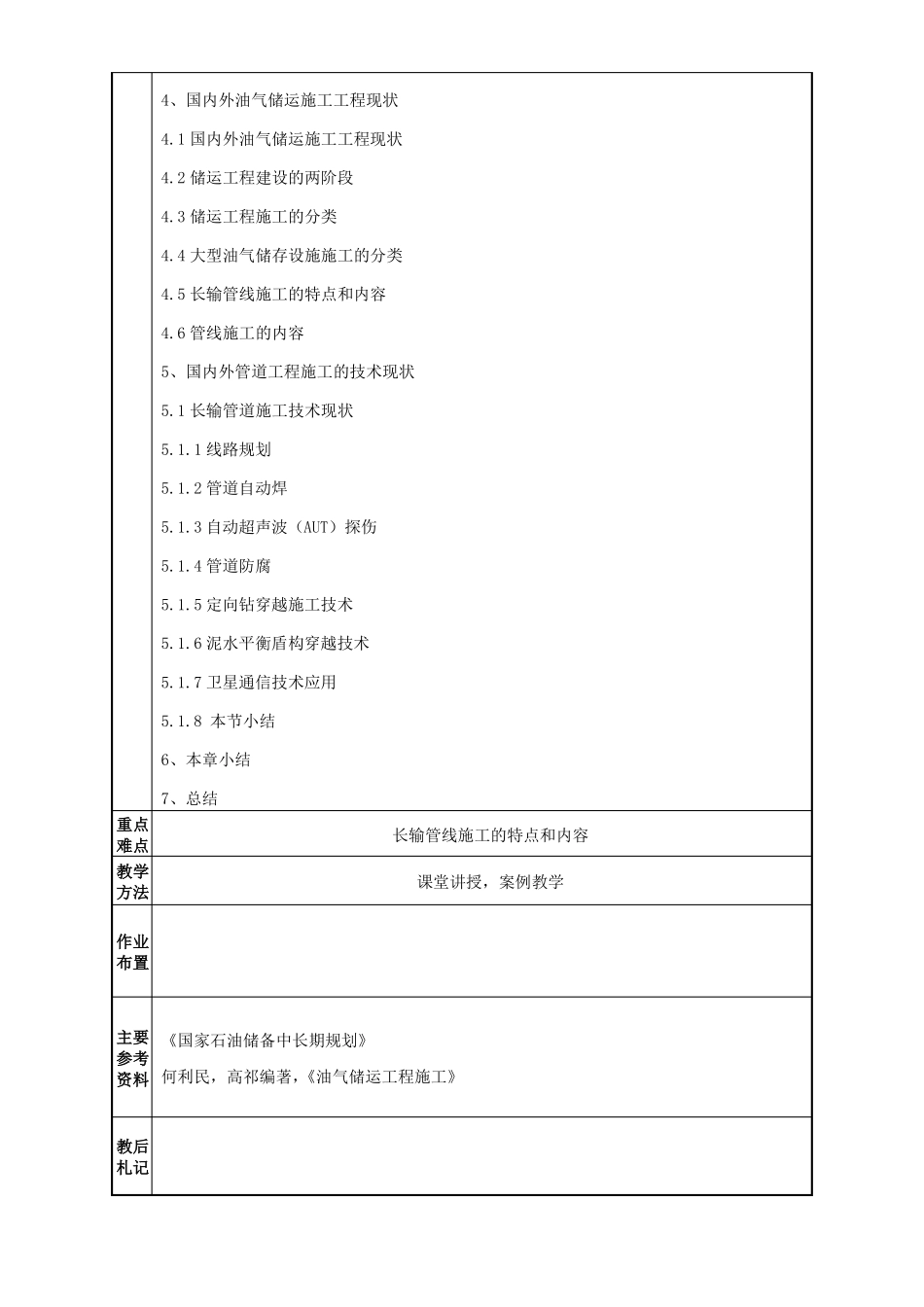

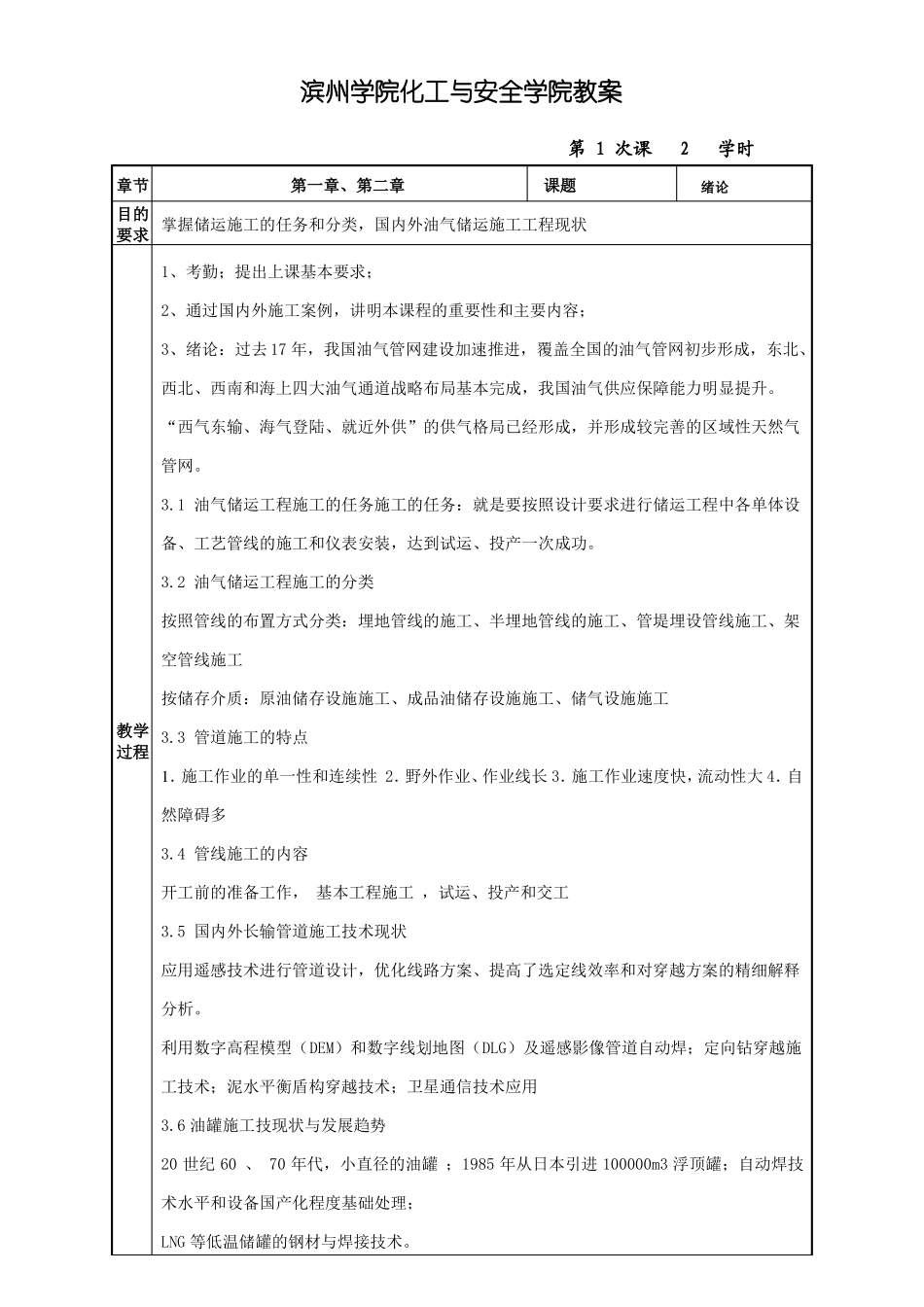

滨 州 学 院教案 2017 ~ 2018 学年 第一学期系(院)部化工与安全学院姓名耿孝恒年级 2015 级课程名称油气储运工程授课对象 2015 级油气储运工程教材名称油气储运工程施工2017 年制滨州学院化工与安全学院教案第 1 次课 2学时章节第一章、第二章课题绪论目的 掌握储运施工的任务和分类,国内外油气储运施工工程现状要求1、考勤;提出上课基本要求;2、通过国内外施工案例,讲明本课程的重要性和主要内容;3、绪论:过去 17 年,我国油气管网建设加速推进,覆盖全国的油气管网初步形成,东北、西北、西南和海上四大油气通道战略布局基本完成,我国油气供应保障能力明显提升。“西气东输、海气登陆、就近外供”的供气格局已经形成,并形成较完善的区域性天然气管网。3.1 油气储运工程施工的任务施工的任务:就是要按照设计要求进行储运工程中各单体设备、工艺管线的施工和仪表安装,达到试运、投产一次成功。3.2 油气储运工程施工的分类按照管线的布置方式分类:埋地管线的施工、半埋地管线的施工、管堤埋设管线施工、架空管线施工按储存介质:原油储存设施施工、成品油储存设施施工、储气设施施工教学 3.3 管道施工的特点过程1.施工作业的单一性和连续性 2.野外作业、作业线长 3.施工作业速度快,流动性大 4.自然障碍多3.4 管线施工的内容开工前的准备工作, 基本工程施工 ,试运、投产和交工3.5 国内外长输管道施工技术现状应用遥感技术进行管道设计,优化线路方案、提高了选定线效率和对穿越方案的精细解释分析。利用数字高程模型(DEM)和数字线划地图(DLG)及遥感影像管道自动焊;定向钻穿越施工技术;泥水平衡盾构穿越技术;卫星通信技术应用3.6 油罐施工技现状与发展趋势20 世纪 60 、 70 年代,小直径的油罐 ;1985 年从日本引进 100000m3 浮顶罐;自动焊技术水平和设备国产化程度基础处理;LNG 等低温储罐的钢材与焊接技术。4、国内外油气储运施工工程现状4.1 国内外油气储运施工工程现状4.2 储运工程建设的两阶段4.3 储运工程施工的分类4.4 大型油气储存设施施工的分类4.5 长输管线施工的特点和内容4.6 管线施工的内容5、国内外管道工程施工的技术现状5.1 长输管道施工技术现状5.1.1 线路规划5.1.2 管道自动焊5.1.3 自动超声波(AUT)探伤5.1.4 管道防腐5.1.5 定向钻穿越施工技术5.1.6 泥水平衡盾构穿越技术5.1.7 卫星通信技术应用5.1.8 本节小结6、本章小结7、总结重点难点...
