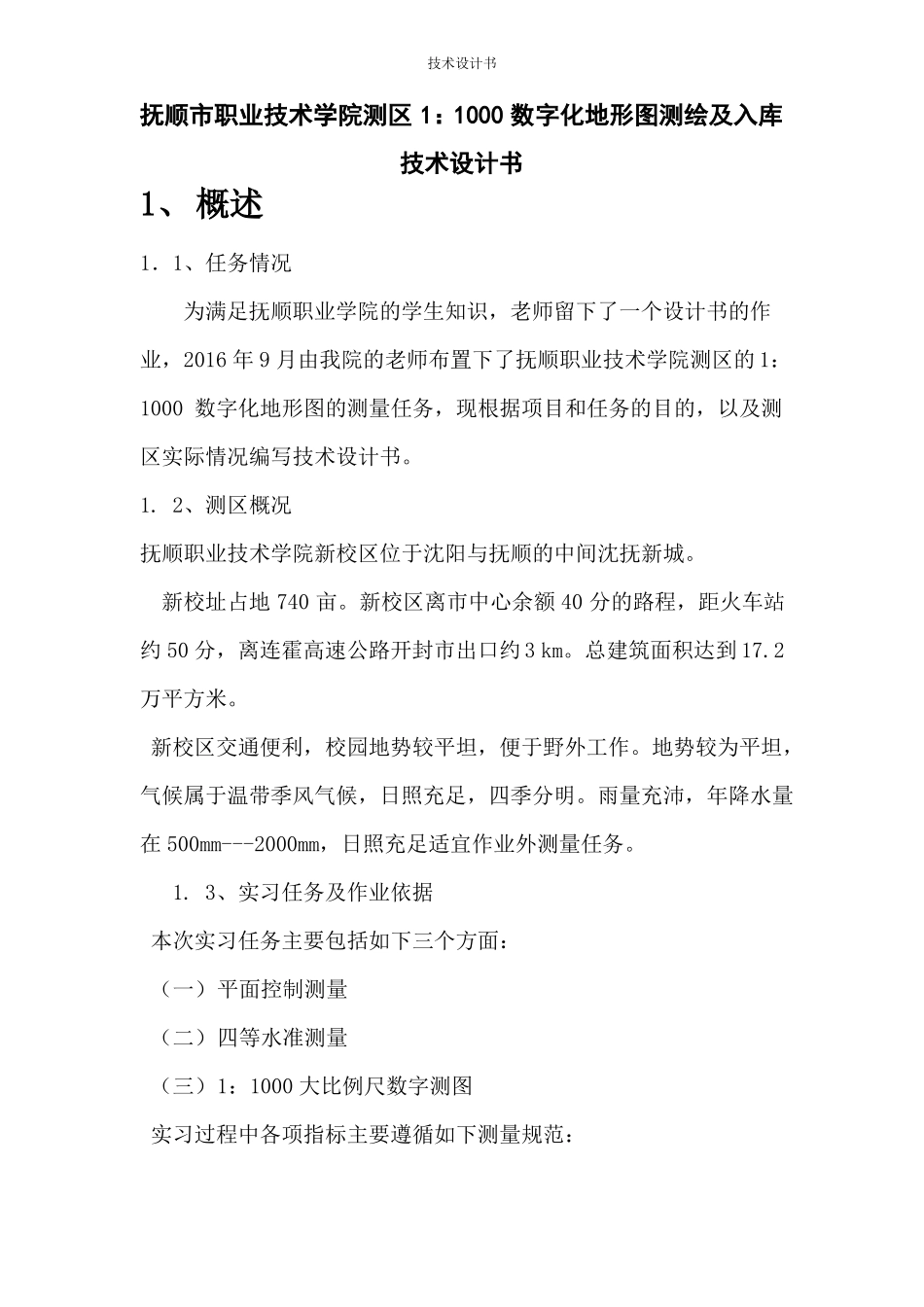

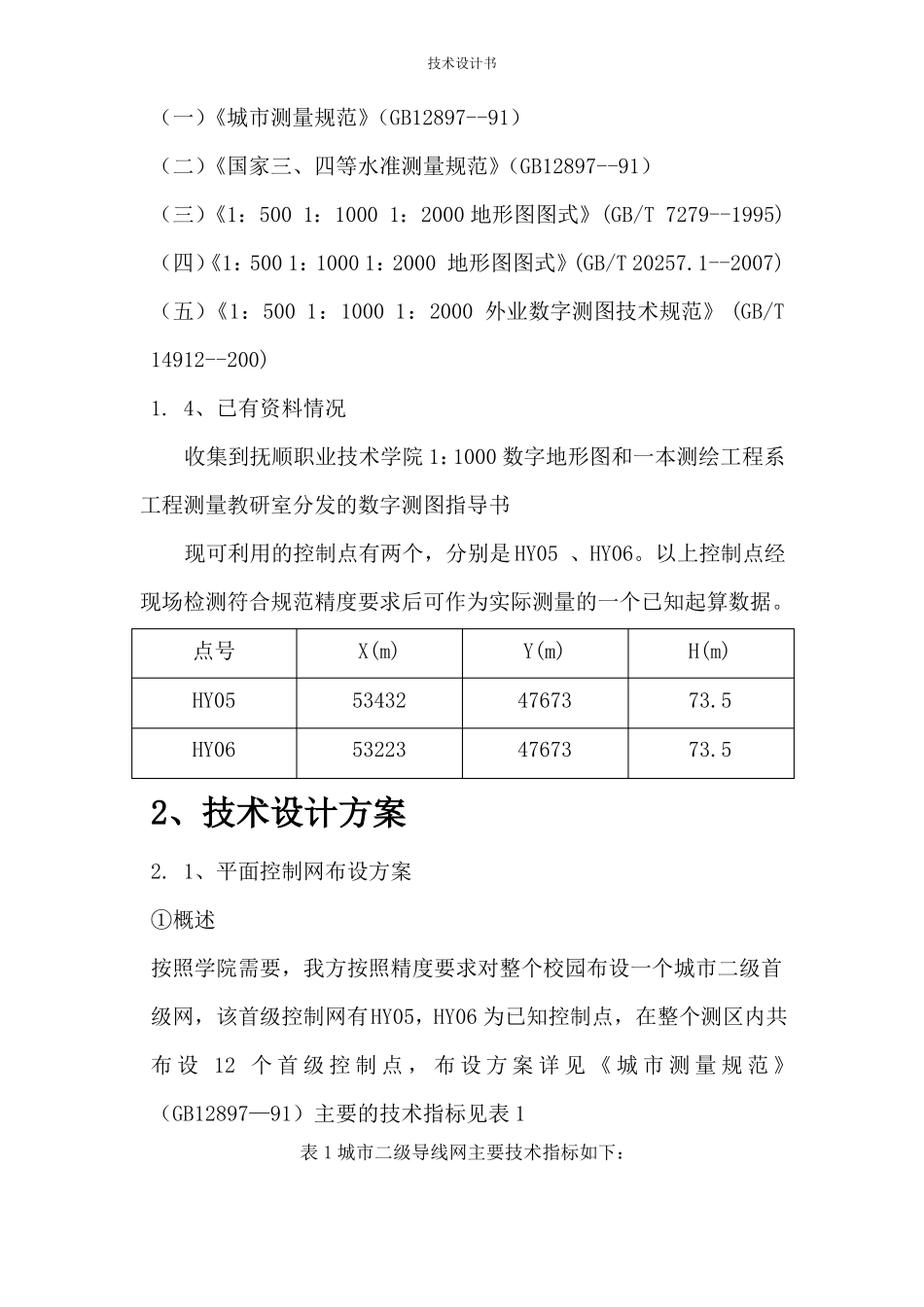

技术设计书抚顺市职业技术院测区 1:1000数字化地形图测绘及入库技 术 设 计编写:熊碧审查:熊碧审核:熊碧审定:熊碧审批:熊碧二零一六年 9 月 4 日书技术设计书抚顺市职业技术学院测区 1:1000 数字化地形图测绘及入库技术设计书1、概述1.1、任务情况为满足抚顺职业学院的学生知识,老师留下了一个设计书的作业,2016 年 9 月由我院的老师布置下了抚顺职业技术学院测区的 1:1000 数字化地形图的测量任务,现根据项目和任务的目的,以及测区实际情况编写技术设计书。1. 2、测区概况抚顺职业技术学院新校区位于沈阳与抚顺的中间沈抚新城。新校址占地 740 亩。新校区离市中心余额 40 分的路程,距火车站约 50 分,离连霍高速公路开封市出口约 3 km。总建筑面积达到 17.2万平方米。新校区交通便利,校园地势较平坦,便于野外工作。地势较为平坦,气候属于温带季风气候,日照充足,四季分明。雨量充沛,年降水量在 500mm---2000mm,日照充足适宜作业外测量任务。1. 3、实习任务及作业依据本次实习任务主要包括如下三个方面:(一)平面控制测量(二)四等水准测量(三)1:1000 大比例尺数字测图实习过程中各项指标主要遵循如下测量规范:技术设计书(一)《城市测量规范》(GB12897--91)(二)《国家三、四等水准测量规范》(GB12897--91)(三)《1:500 1:1000 1:2000 地形图图式》(GB/T 7279--1995)(四)《1:500 1:1000 1:2000 地形图图式》(GB/T 20257.1--2007)(五)《1:500 1:1000 1:2000 外业数字测图技术规范》 (GB/T14912--200)1. 4、已有资料情况收集到抚顺职业技术学院 1:1000 数字地形图和一本测绘工程系工程测量教研室分发的数字测图指导书现可利用的控制点有两个,分别是 HY05 、HY06。以上控制点经现场检测符合规范精度要求后可作为实际测量的一个已知起算数据。点号HY05HY06X(m)5343253223Y(m)4767347673H(m)73.573.52、技术设计方案2. 1、平面控制网布设方案①概述按照学院需要,我方按照精度要求对整个校园布设一个城市二级首级网,该首级控制网有HY05,HY06 为已知控制点,在整个测区内共布 设 12 个 首 级 控 制 点 , 布 设 方 案 详 见 《 城 市 测 量 规 范 》(GB12897—91)主要的技术指标见表 1表 1 城市二级导线网主要技术指标如下:技术设计书序号12345②仪器设备的投入与检验项目方位角闭合差测角中误差导线全长绝对闭合差导...
