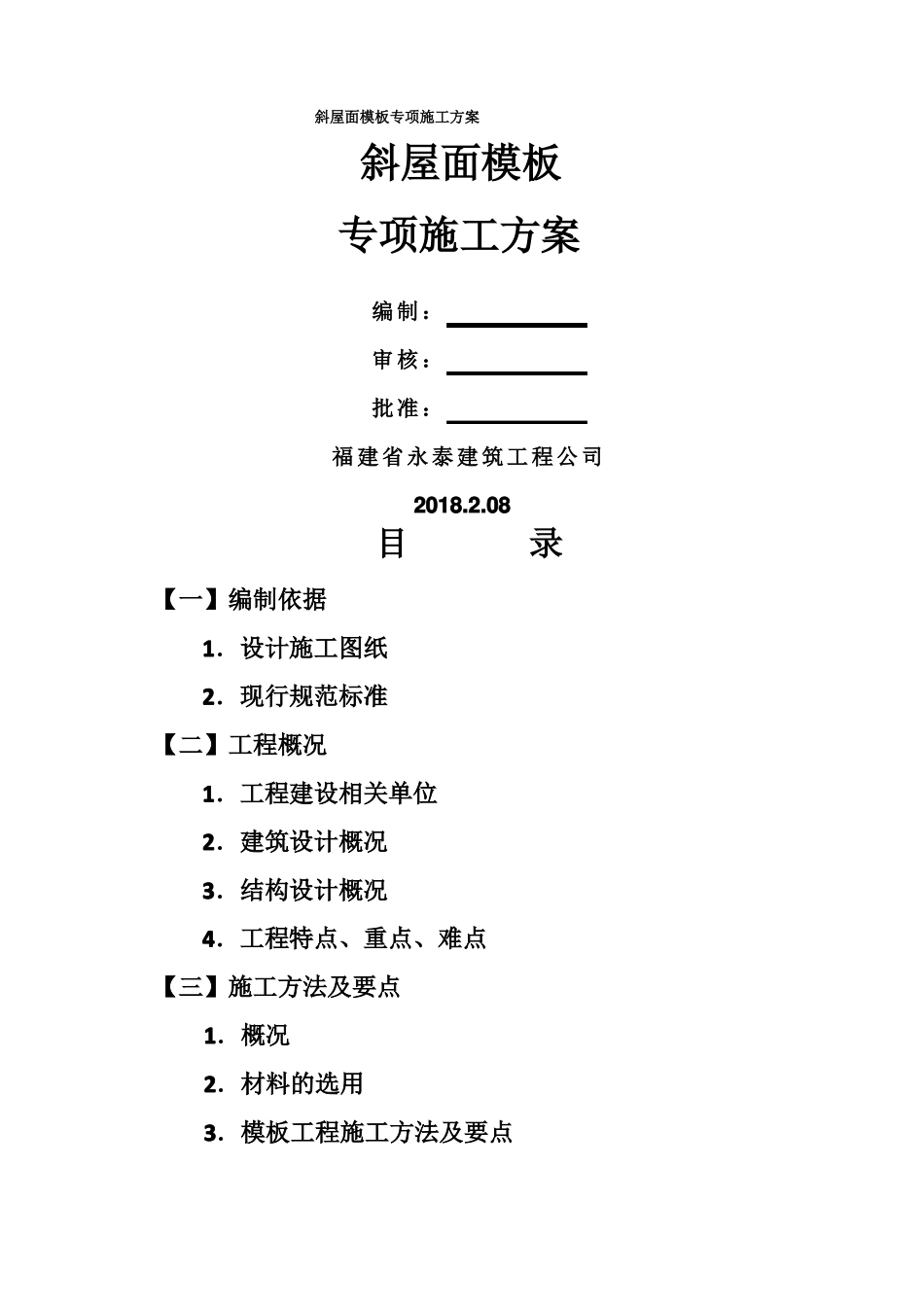

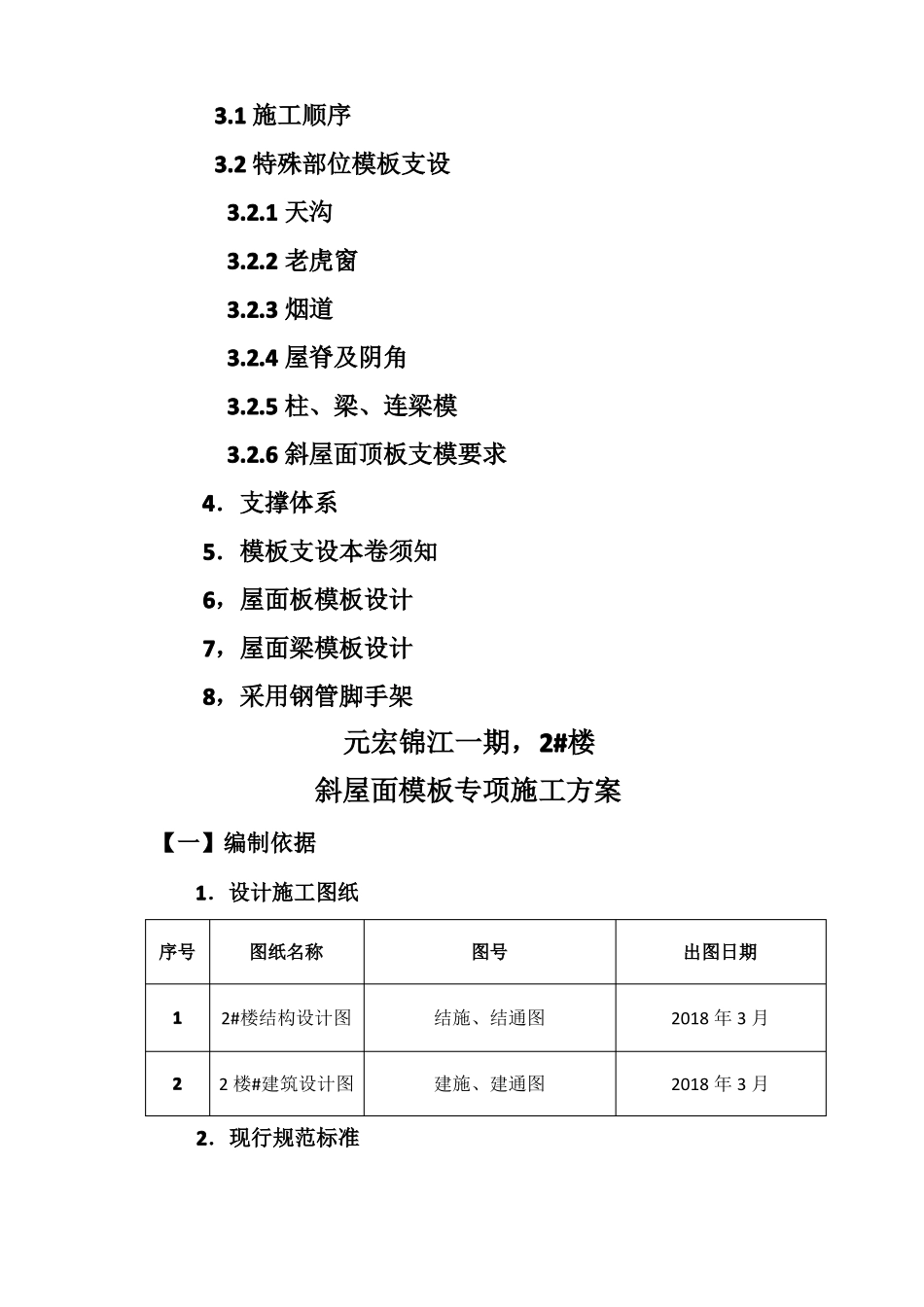

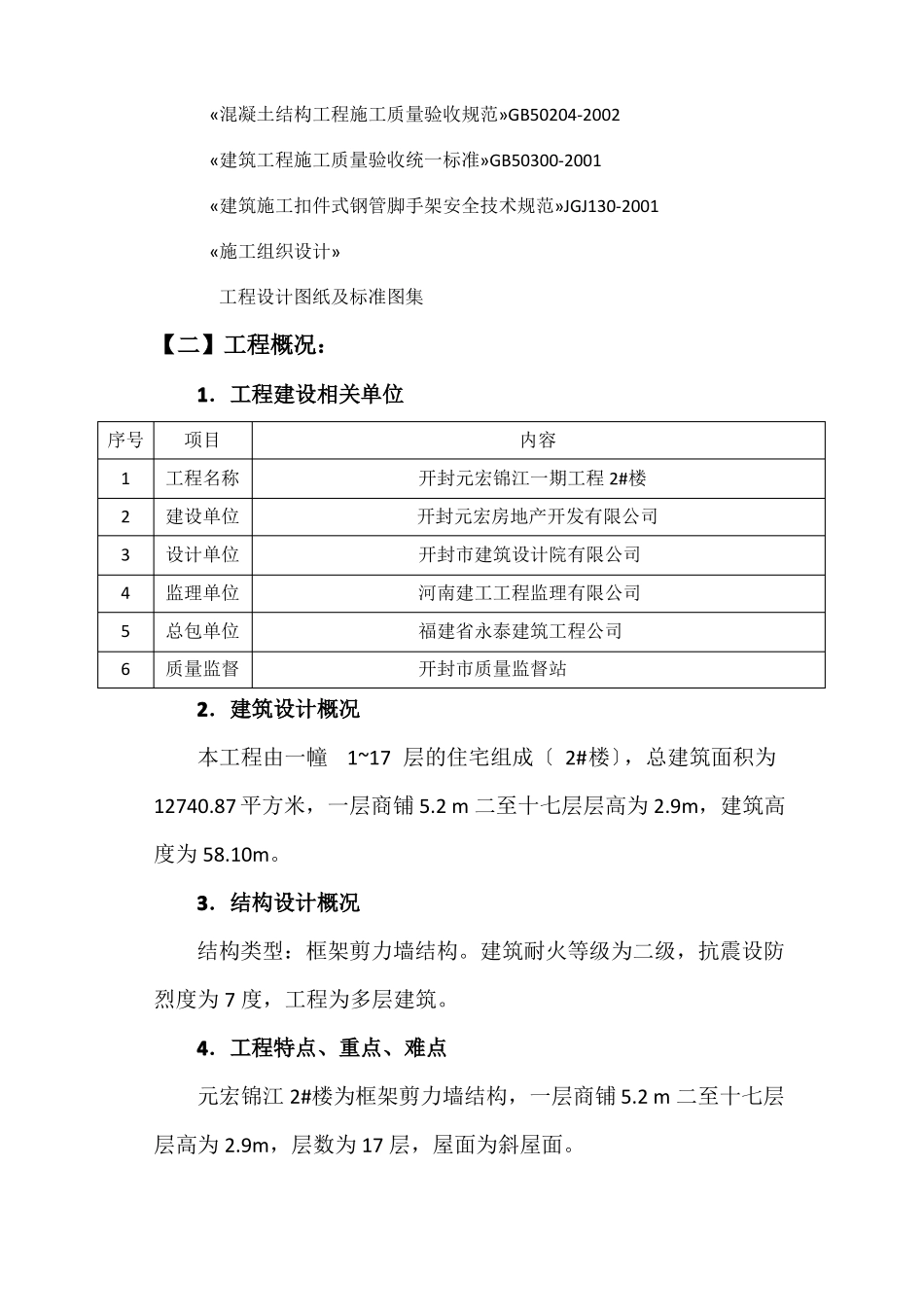

斜屋面模板专项施工方案斜屋面模板专项施工方案编制：审核：批准：福建省永泰建筑工程公司2018.2.08目录【一】编制依据1．设计施工图纸2．现行规范标准【二】工程概况1．工程建设相关单位2．建筑设计概况3．结构设计概况4．工程特点、重点、难点【三】施工方法及要点1．概况2．材料的选用3．模板工程施工方法及要点3.1 施工顺序3.2 特殊部位模板支设3.2.1 天沟3.2.2 老虎窗3.2.3 烟道3.2.4 屋脊及阴角3.2.5 柱、梁、连梁模3.2.6 斜屋面顶板支模要求4．支撑体系5．模板支设本卷须知6，屋面板模板设计7，屋面梁模板设计8，采用钢管脚手架元宏锦江一期，2#楼斜屋面模板专项施工方案【一】编制依据1．设计施工图纸序号图纸名称图号出图日期122#楼结构设计图2 楼#建筑设计图结施、结通图建施、建通图2018 年 3 月2018 年 3 月2．现行规范标准«混凝土结构工程施工质量验收规范»GB50204-2002«建筑工程施工质量验收统一标准»GB50300-2001«建筑施工扣件式钢管脚手架安全技术规范»JGJ130-2001«施工组织设计»工程设计图纸及标准图集【二】工程概况：1．工程建设相关单位序号123456项目工程名称建设单位设计单位监理单位总包单位质量监督内容开封元宏锦江一期工程 2#楼开封元宏房地产开发有限公司开封市建筑设计院有限公司河南建工工程监理有限公司福建省永泰建筑工程公司开封市质量监督站2．建筑设计概况本工程由一幢1~17 层的住宅组成〔 2#楼〕，总建筑面积为12740.87 平方米，一层商铺 5.2 m 二至十七层层高为 2.9m，建筑高度为 58.10m。3．结构设计概况结构类型：框架剪力墙结构。建筑耐火等级为二级，抗震设防烈度为 7 度，工程为多层建筑。4．工程特点、重点、难点元宏锦江 2#楼为框架剪力墙结构，一层商铺 5.2 m 二至十七层层高为 2.9m，层数为 17 层，屋面为斜屋面。屋面工程形状复杂，斜屋面高低错落，屋面斜板倾角为 60°和30°，屋面模板工程施工难度大，劳动强度高，标高控制较难，模板等周转材料消耗量远远超出定额消耗量，为一次摊销。屋面板有向外悬挑 500mm 的檐沟，檐口支架搭设困难。屋面板上有老虎窗，给施工带来更大的难度，模板配置要求更高。支撑体系搭设困难，整个支撑体系为满堂架支撑系统，控制好水平拉杆的设置和受力立杆的传力途径，采用扣件钢管架支撑，确保模板的稳定性和刚度。【三】斜屋面施工方法及要点1．概况2#楼分为两个单元，每个单元共 17 层，一层商铺 5.2 m 二至十七...
