施工图纸识图十个技巧

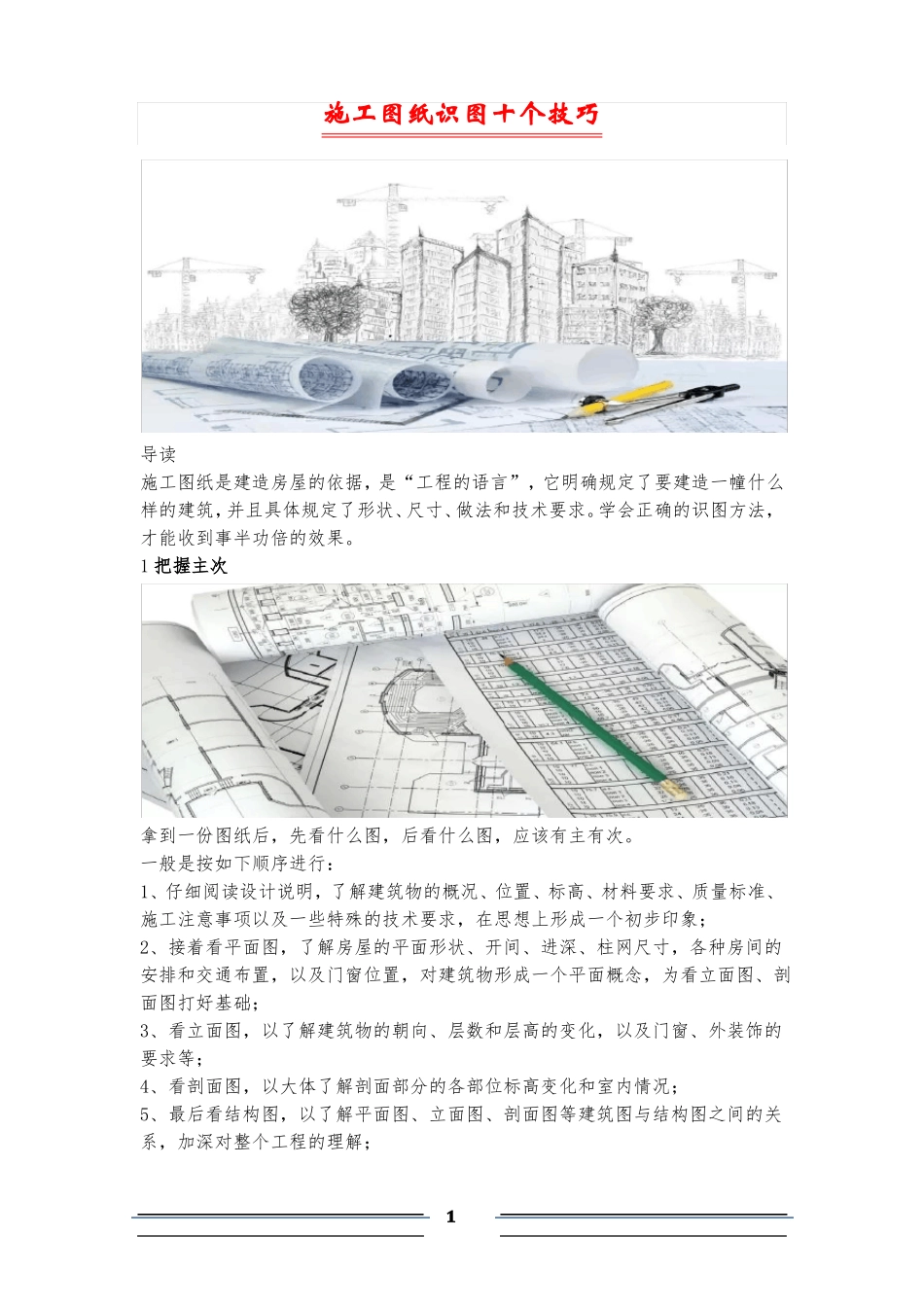

施工图纸识图十个技巧_第1页
1/8
施工图纸识图十个技巧_第2页
2/8
施工图纸识图十个技巧_第3页
3/8
施工图纸识图十个技巧导读施工图纸是建造房屋的依据,是“工程的语言”,它明确规定了要建造一幢什么样的建筑,并且具体规定了形状、尺寸、做法和技术要求。学会正确的识图方法,才能收到事半功倍的效果。1 把握主次拿到一份图纸后,先看什么图,后看什么图,应该有主有次。一般是按如下顺序进行:1、仔细阅读设计说明,了解建筑物的概况、位置、标高、材料要求、质量标准、施工注意事项以及一些特殊的技术要求,在思想上形成一个初步印象;2、接着看平面图,了解房屋的平面形状、开间、进深、柱网尺寸,各种房间的安排和交通布置,以及门窗位置,对建筑物形成一个平面概念,为看立面图、剖面图打好基础;3、看立面图,以了解建筑物的朝向、层数和层高的变化,以及门窗、外装饰的要求等;4、看剖面图,以大体了解剖面部分的各部位标高变化和室内情况;5、最后看结构图,以了解平面图、立面图、剖面图等建筑图与结构图之间的关系,加深对整个工程的理解;16、另外,还必须根据平面图、立面图、剖面图等中的索引符号,详细阅读所指的大样图或节点图,做到粗细结合,大小交圈。只有循序渐进,才能理解设计意图,看懂设计图纸,也就是说一般应做到先看说明后看图,顺序最好为平、立、剖;查对节点和大样,建筑结构对照读”这样才能收到事半功倍的效果。2 记住尺寸内容建筑工程虽然各式各样,但都是通过各部分尺寸的改变而出现各种不同的造型和效果。俗话说:“没有规矩,不成方圆”,图上如果没有长、宽、高、直径等具体尺寸,施工人员就没法按图施工。但是图纸上的尺寸很多,作为具体的和操作人员来说,不需要,也不可能将图上所有的尺寸都记住。但是,对建筑物的一些主要尺寸,主要构配件的规格、型号、位置、数量等,则是必须牢牢记住的。这样可以加深对设计图纸的理解,有利于施工操作,减少或避免施工错误。一般来说,作为要牢记以下一些尺寸:开间进深要记牢,长宽尺寸莫忘掉纵横轴线心中记,层高总高很重要结构尺寸要记住,构件型号别错了基础尺寸是关键,结构强度不能少梁柱断面记牢靠,门窗洞口要留好。3 弄清关系2看图时,必须弄清每张图纸之间的相互关系。因为一张图纸无法详细表达一项工程各部位的具体尺寸、做法和要求。必须用很多张图纸,从不同的方面表达某一个部位的做法和要求。这些不同部位的做法和要求,就是一个完整的建筑物的全貌。所以在一份施工图纸的各张图纸之间,都有着密切的联系。在看图时,必须以平面图中的轴线编号、...
