施工现场临时用电39种习惯性违章行为

施工现场临时用电39种习惯性违章行为_第1页
1/9
施工现场临时用电39种习惯性违章行为_第2页
2/9
施工现场临时用电39种习惯性违章行为_第3页
3/9

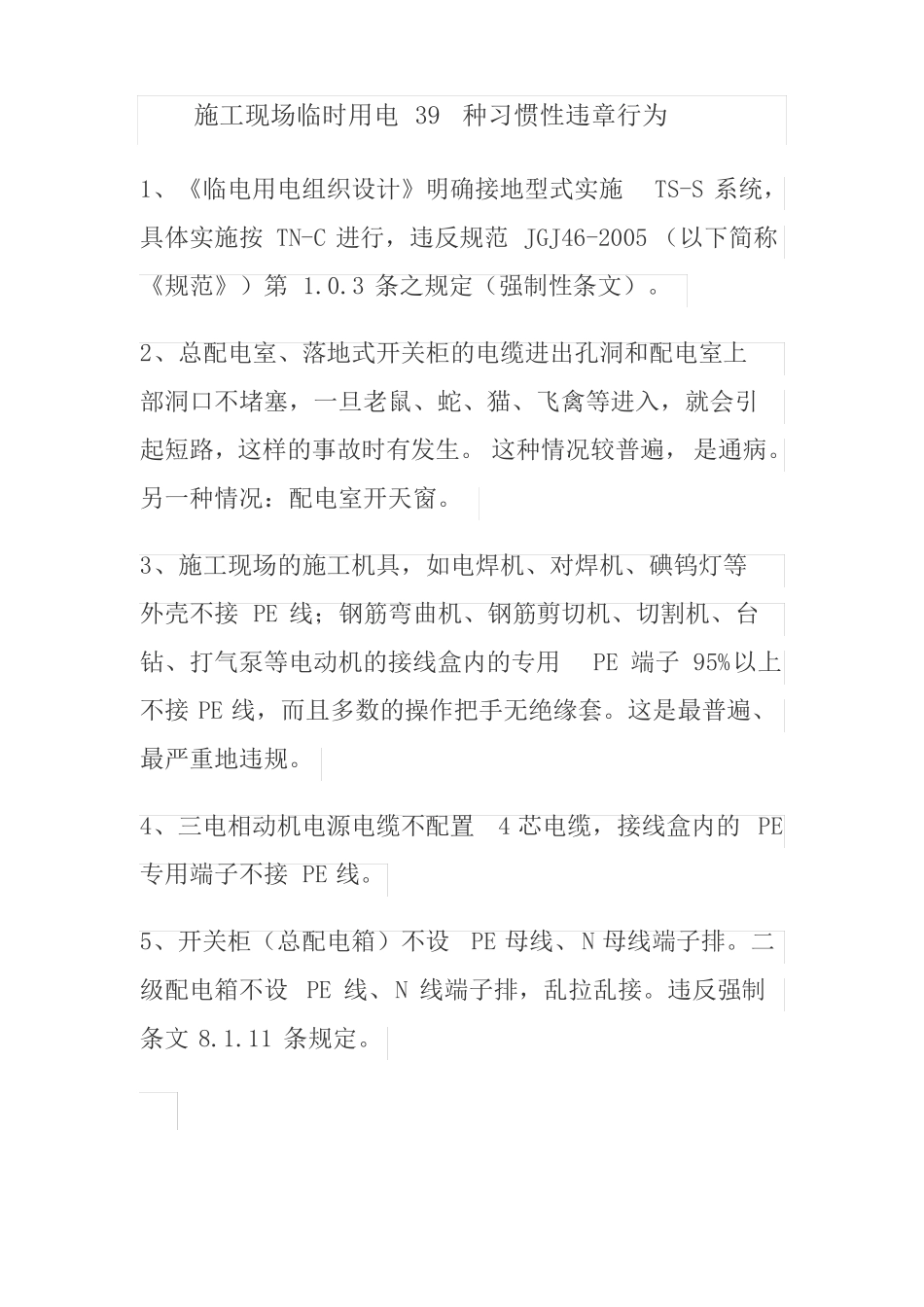

施工现场临时用电 39种习惯性违章行为1、《临电用电组织设计》明确接地型式实施TS-S 系统,具体实施按 TN-C 进行,违反规范 JGJ46-2005 (以下简称《规范》)第 1.0.3 条之规定(强制性条文)。2、总配电室、落地式开关柜的电缆进出孔洞和配电室上部洞口不堵塞,一旦老鼠、蛇、猫、飞禽等进入,就会引起短路,这样的事故时有发生。 这种情况较普遍,是通病。另一种情况:配电室开天窗。3、施工现场的施工机具,如电焊机、对焊机、碘钨灯等外壳不接 PE 线;钢筋弯曲机、钢筋剪切机、切割机、台钻、打气泵等电动机的接线盒内的专用PE 端子 95%以上不接 PE 线,而且多数的操作把手无绝缘套。这是最普遍、最严重地违规。4、三电相动机电源电缆不配置4 芯电缆,接线盒内的 PE专用端子不接 PE 线。5、开关柜(总配电箱)不设PE 母线、N 母线端子排。二级配电箱不设 PE 线、N 线端子排,乱拉乱接。违反强制条文 8.1.11 条规定。6、现场开关箱的门不上锁、门损坏严重。如某工地的一台落地式开关柜,不但前门大开,甚至连背板都没有,很典型,也很严重(如下图)。7、配电箱内的 N 线、PE 线端子排设置不齐全,有的根本不设置,即使设置了两种端子排, 但大多未进行正确标识。8、设置有 PE、N 线排,但规格太小(二次线用的端子),根本无法接线,不匹配,不实用,成为摆设。9、PE 线、N 线从开关箱内引出不规范。 不是按要求从 PE、N 端子板引出,而是象蜘蛛网一样互相绕接后引出,乱拉乱接。违反强制性条文 8.1.11 条规定10、PE 线与主线的截面不匹配。11、从开关前端出线,线路无保护。线路一旦短路就会跳上一级的开关,扩大影响面。设开关有何用?12、某工地,《用电组织设计》为TN-S 系统,符合规范要求。但实际实施时,未按用电组织设计实施,未实行TN-S 系统,不敷设 PE 线,而是实行的 TN-C 系统(即人们常说的三相四线制),整个系统无PE 接地保护。13、未按要求设置两级漏电保护装置,或虽然设置了,但末级漏电保护器的额定动作电流往往是50mA 或 75mA,而不是规范要求的30mA;甚至有上一级额定动作电流小于下一级的情况。违反强制性条款8.2.10 条规定14、未严格实行三级配电,往往是二、三级混用。这种现象比较普遍。违反强制性条文1.0.3 条的规定。15、将现场配电箱当作工具箱、杂物箱,在里面放置电工工具、电焊条、搬手、手套、卷尺、图纸等,是造成电气事故的重要原因。16、配电箱安装环...
