施工现场用电负荷计算VIP专享

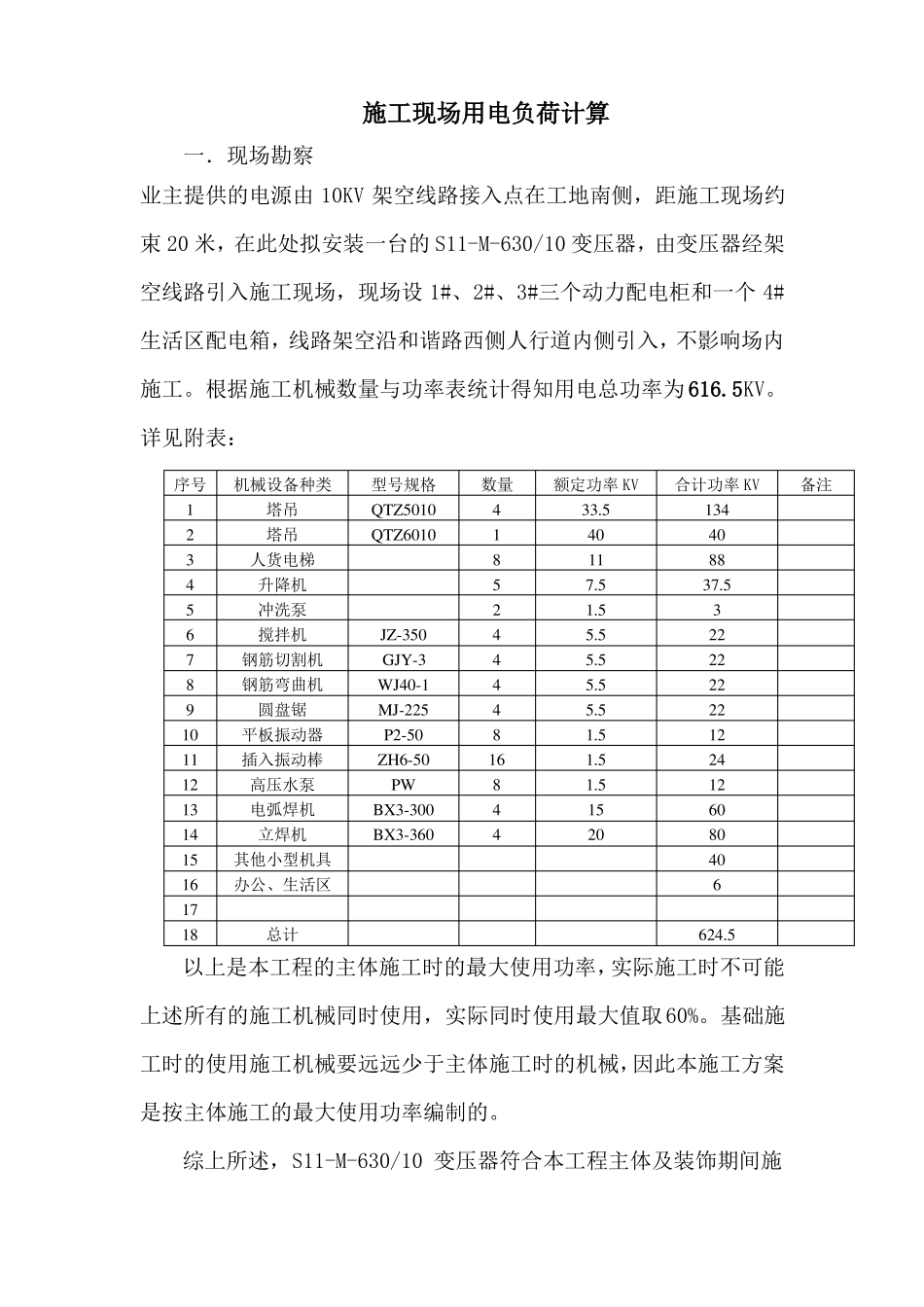

施工现场用电负荷计算一．现场勘察业主提供的电源由 10KV 架空线路接入点在工地南侧，距施工现场约束 20 米，在此处拟安装一台的 S11-M-630/10 变压器，由变压器经架空线路引入施工现场，现场设 1#、2#、3#三个动力配电柜和一个 4#生活区配电箱，线路架空沿和谐路西侧人行道内侧引入，不影响场内施工。根据施工机械数量与功率表统计得知用电总功率为 616.5KV。详见附表：序号123456789101112131415161718总计机械设备种类塔吊塔吊人货电梯升降机冲洗泵搅拌机钢筋切割机钢筋弯曲机圆盘锯平板振动器插入振动棒高压水泵电弧焊机立焊机其他小型机具办公、生活区JZ-350GJY-3WJ40-1MJ-225P2-50ZH6-50PWBX3-300BX3-360型号规格QTZ5010QTZ6010数量418524444816844624.5额定功率 KV33.540117.51.55.55.55.55.51.51.51.51520合计功率 KV134408837.53222222221224126080406备注以上是本工程的主体施工时的最大使用功率，实际施工时不可能上述所有的施工机械同时使用，实际同时使用最大值取60%。基础施工时的使用施工机械要远远少于主体施工时的机械，因此本施工方案是按主体施工的最大使用功率编制的。综上所述，S11-M-630/10 变压器符合本工程主体及装饰期间施工用电的要求。S11-M-630/10 变压器的安装由当地供电部门负责安装。二．工程特点本工程共 13 幢建筑，基本上可以分为东、西两个施工区，以和谐路为界，路西为高层区，主要有 8 幢高层和一幢多层，8 幢高层为 15层—22 层，分别为 21#、22#、23#、24#、25#、26#、27#、28#楼，一幢多层为 6 层是 20#楼。高层区建筑面积约为 104567m2。路西为多层区，主要有 29#和 30#楼为 6 层，1#商业楼为 4 层，一幢 3 层的幼儿园。低层区建筑面积约为 10351m2。三．初步设计根据施工用电机械设备容量及现场布置的方案，根据工程特点，在高层区设三座配电房，低层区设一座配电房，办公和生活区设一台配电柜，由变压器分别架空引入。所有单体工程均设二级配电柜，共13 台。各种配电机具均配置配电箱。所有配电干线从变压器引入一级配电柜均采用 YJV-5*20 型电缆架空引入，所有一能配电柜到二级配电柜、二级配电柜到各个配电箱之间均采用 YJV-5*20 型电缆埋地铺设或沿电缆沟敷设，通过交通要道等处采用套钢管保护。临时施工用电严格按照《施工临时用电安全技术规范》JGJ46-2005 和《建筑施工安全检查标准》JGJ59-2011 及安徽省和合肥市的规定要求，本工程采用 TN—S 专用...
