旗台电气施工方案

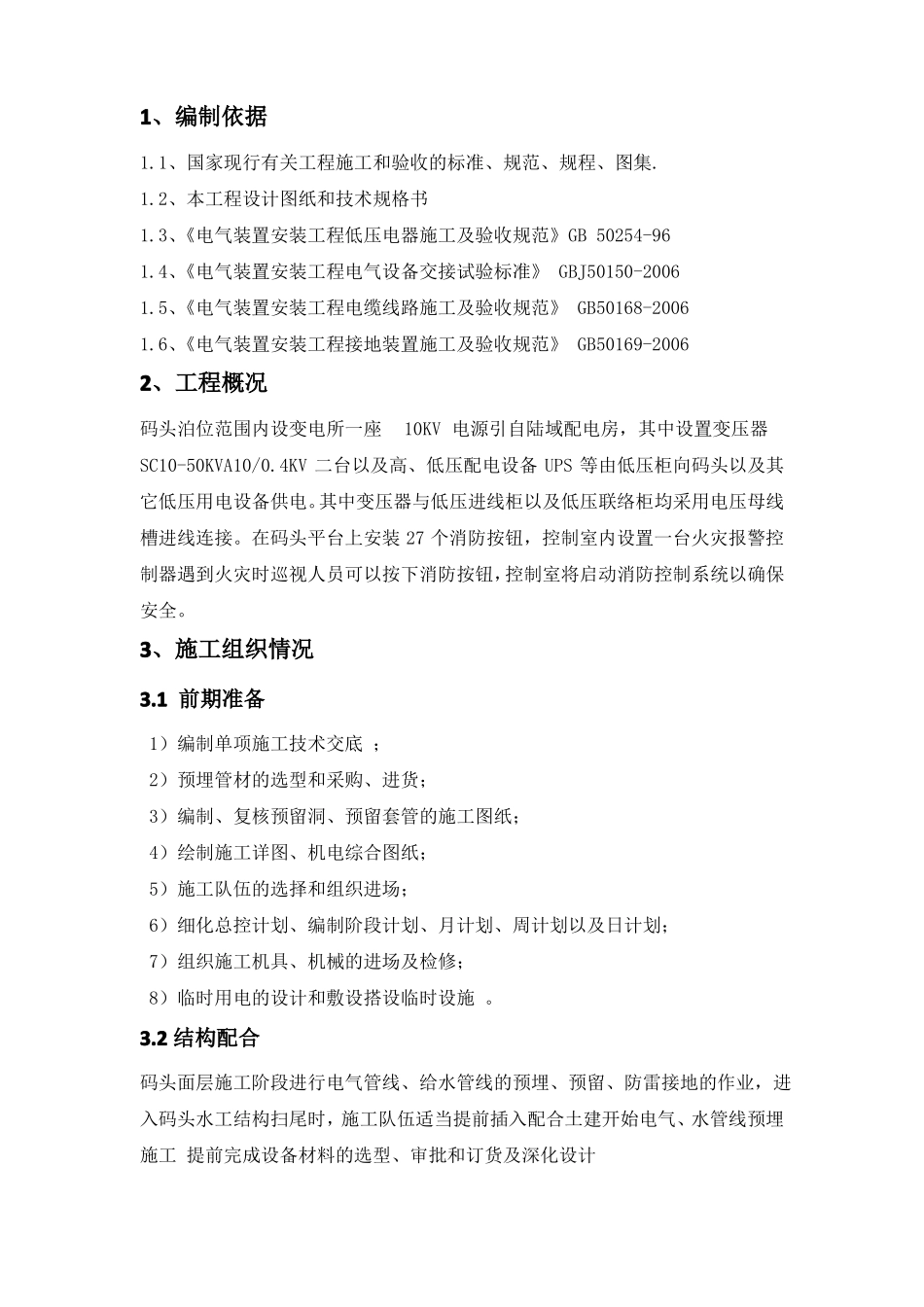

旗台电气施工方案_第1页
1/20

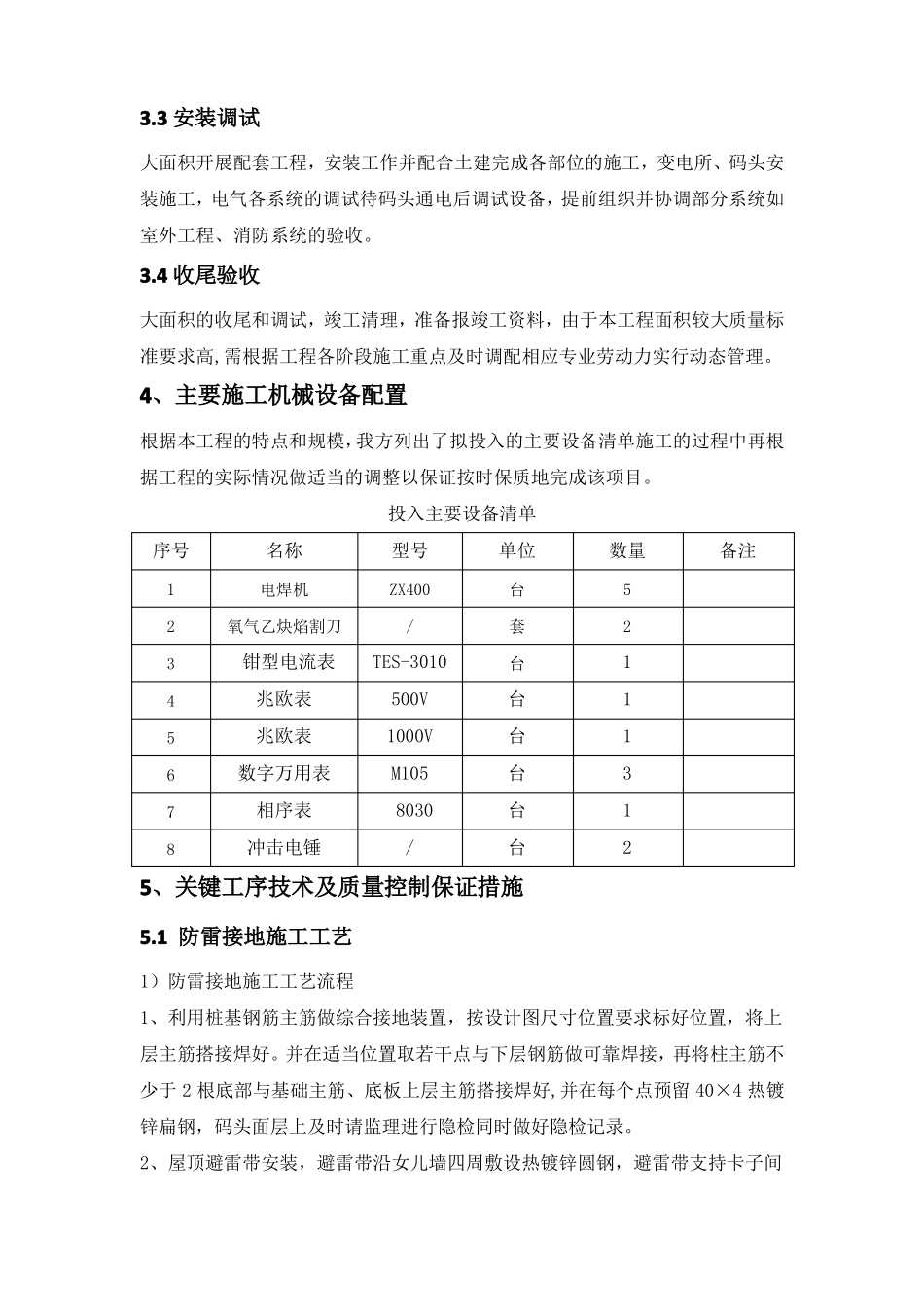

旗台电气施工方案_第2页
2/20

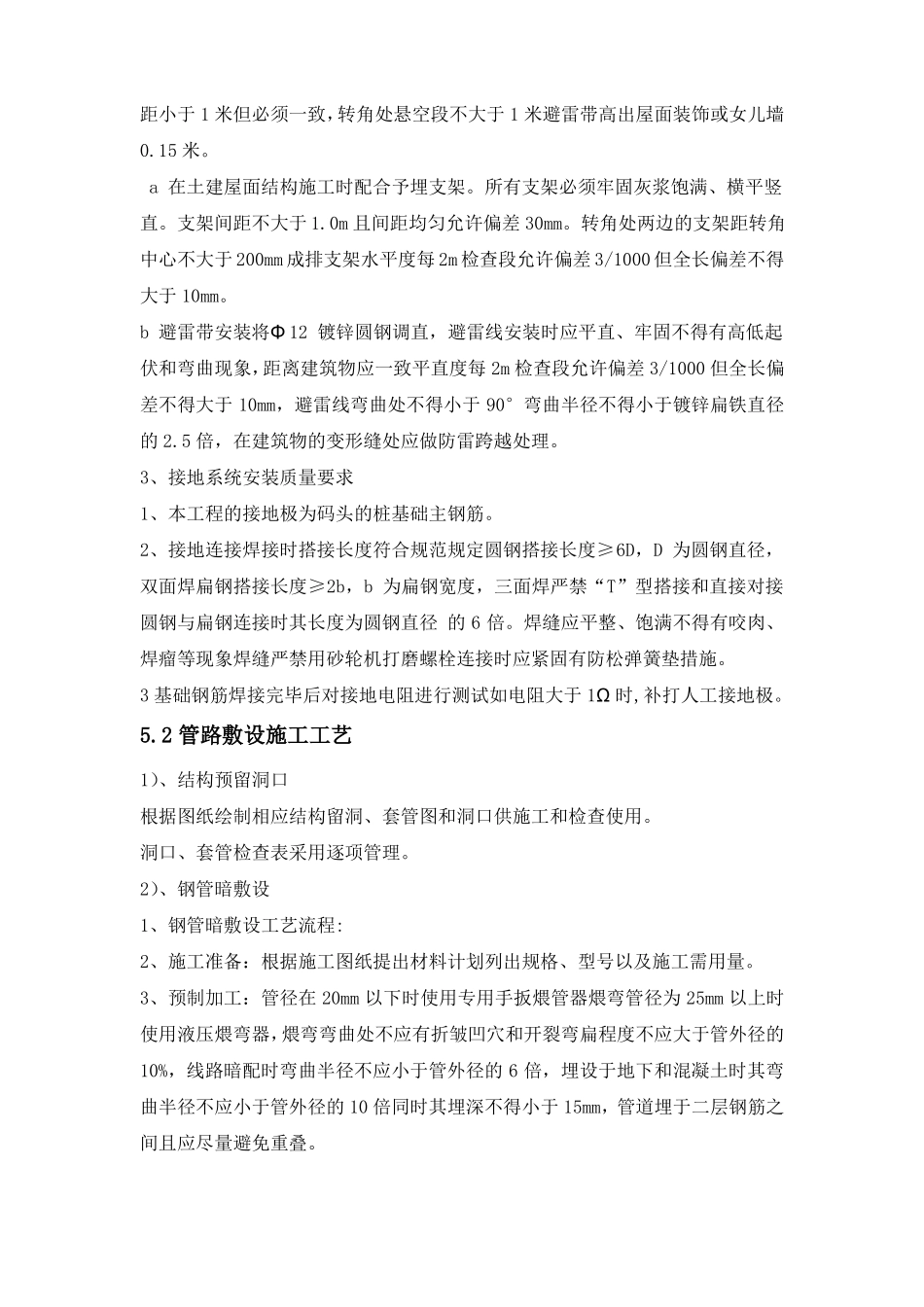

旗台电气施工方案_第3页
3/20
1、编制依据1.1、国家现行有关工程施工和验收的标准、规范、规程、图集.1.2、本工程设计图纸和技术规格书1.3、《电气装置安装工程低压电器施工及验收规范》GB 50254-961.4、《电气装置安装工程电气设备交接试验标准》 GBJ50150-20061.5、《电气装置安装工程电缆线路施工及验收规范》 GB50168-20061.6、《电气装置安装工程接地装置施工及验收规范》 GB50169-20062、工程概况码头泊位范围内设变电所一座10KV 电源引自陆域配电房,其中设置变压器SC10-50KVA10/0.4KV 二台以及高、低压配电设备 UPS 等由低压柜向码头以及其它低压用电设备供电。其中变压器与低压进线柜以及低压联络柜均采用电压母线槽进线连接。在码头平台上安装 27 个消防按钮,控制室内设置一台火灾报警控制器遇到火灾时巡视人员可以按下消防按钮,控制室将启动消防控制系统以确保安全。3、施工组织情况3.1 前期准备1)编制单项施工技术交底 ;2)预埋管材的选型和采购、进货;3)编制、复核预留洞、预留套管的施工图纸;4)绘制施工详图、机电综合图纸;5)施工队伍的选择和组织进场;6)细化总控计划、编制阶段计划、月计划、周计划以及日计划;7)组织施工机具、机械的进场及检修;8)临时用电的设计和敷设搭设临时设施 。3.2 结构配合码头面层施工阶段进行电气管线、给水管线的预埋、预留、防雷接地的作业,进入码头水工结构扫尾时,施工队伍适当提前插入配合土建开始电气、水管线预埋施工 提前完成设备材料的选型、审批和订货及深化设计3.3 安装调试大面积开展配套工程,安装工作并配合土建完成各部位的施工,变电所、码头安装施工,电气各系统的调试待码头通电后调试设备,提前组织并协调部分系统如室外工程、消防系统的验收。3.4 收尾验收大面积的收尾和调试,竣工清理,准备报竣工资料,由于本工程面积较大质量标准要求高,需根据工程各阶段施工重点及时调配相应专业劳动力实行动态管理。4、主要施工机械设备配置根据本工程的特点和规模,我方列出了拟投入的主要设备清单施工的过程中再根据工程的实际情况做适当的调整以保证按时保质地完成该项目。投入主要设备清单序号12345678名称电焊机氧气乙炔焰割刀型号ZX400/单位台套台数量52备注钳型电流表兆欧表兆欧表数字万用表相序表冲击电锤TES-3010500V1000VM105 8030/111312台台台台台5、关键工序技术及质量控制保证措施5.1 防雷接地施工工艺1)防雷接地施工工艺流程1、利用桩基钢筋主筋做综合接地装置,按设...
