燃煤电站现场施工-输煤除灰等外围系统施工方案

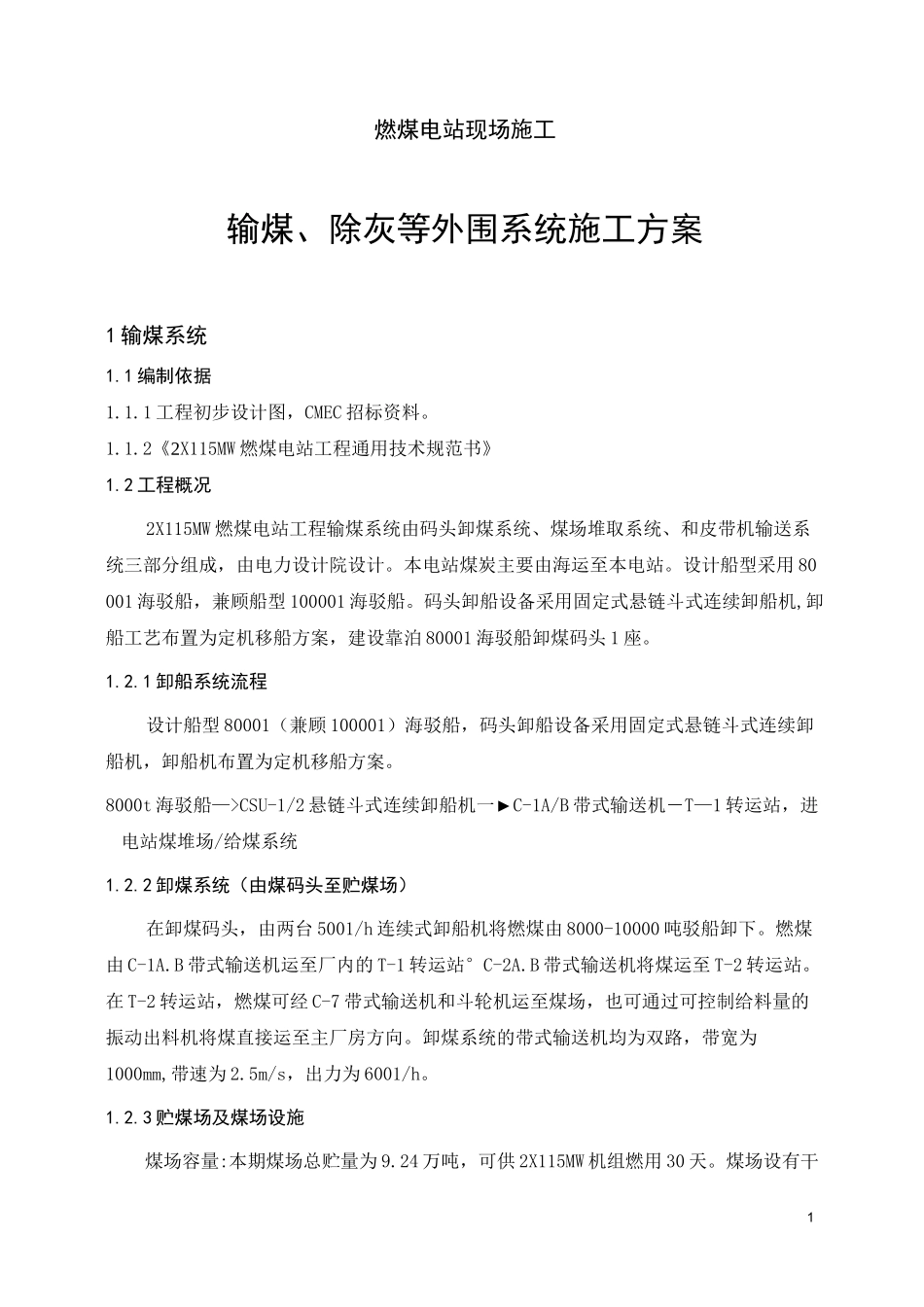

燃煤电站现场施工-输煤除灰等外围系统施工方案_第1页
1/14

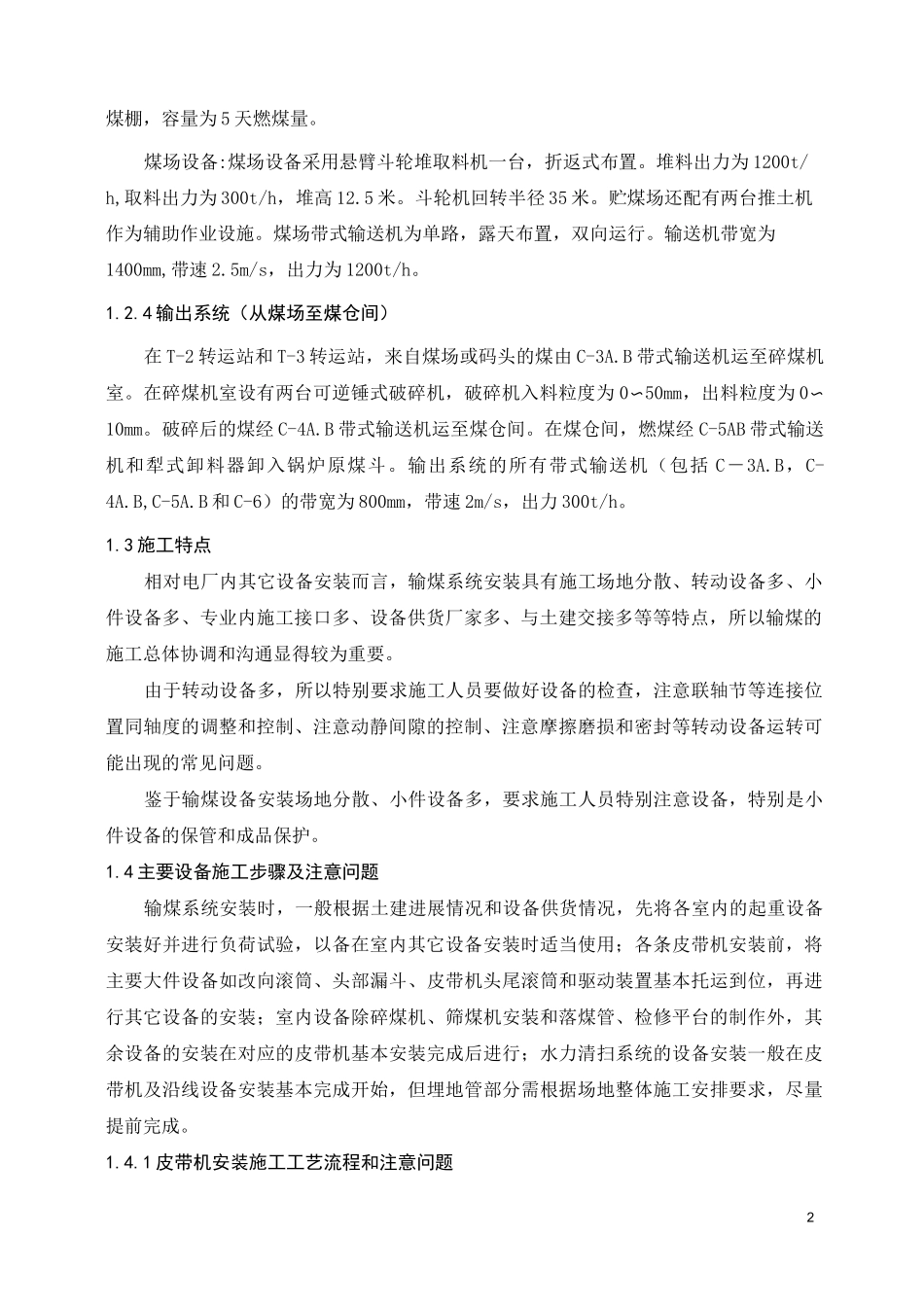

燃煤电站现场施工-输煤除灰等外围系统施工方案_第2页
2/14

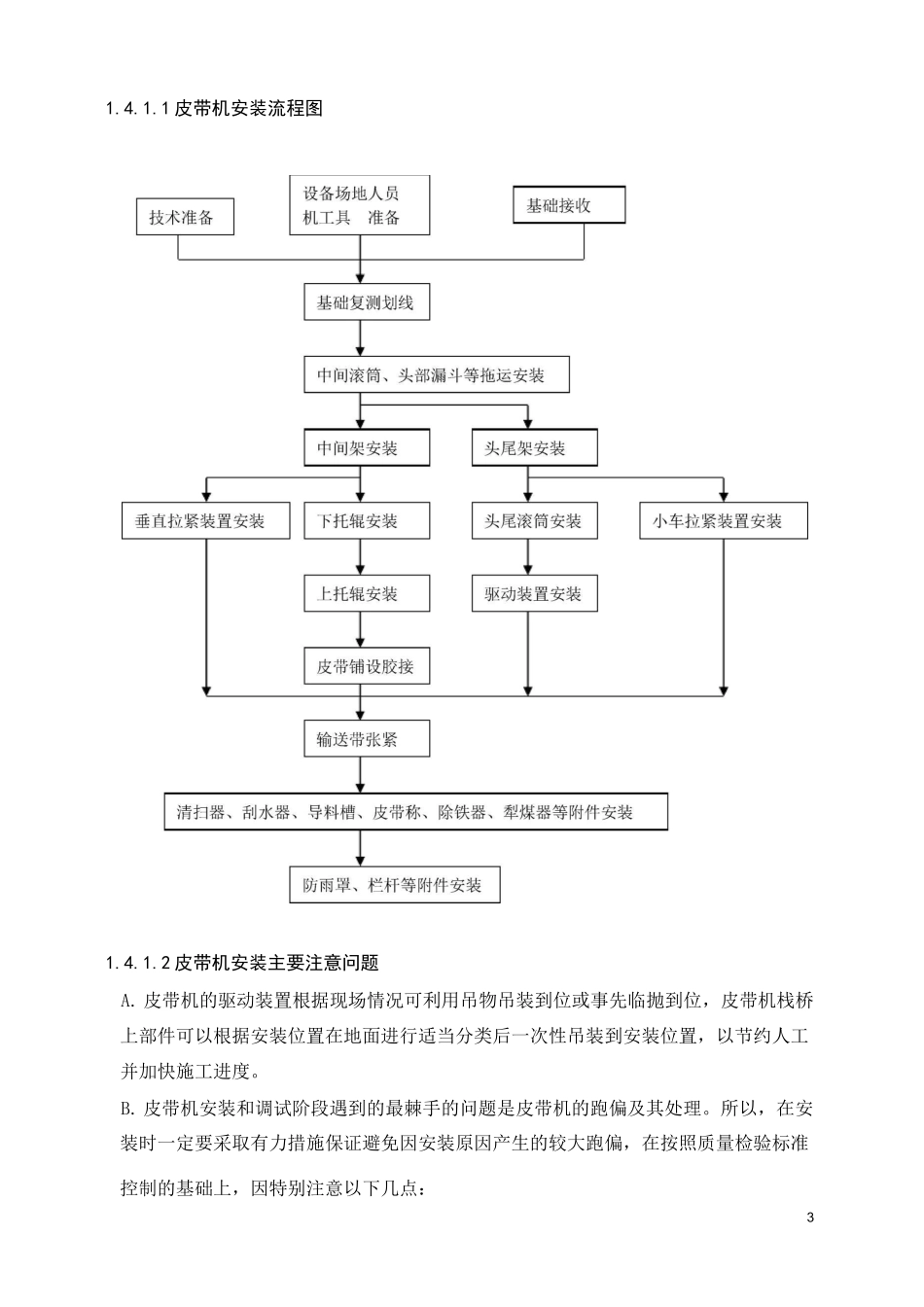

燃煤电站现场施工-输煤除灰等外围系统施工方案_第3页
3/14
1燃煤电站现场施工输煤、除灰等外围系统施工方案1 输煤系统1.1 编制依据1.1.1 工程初步设计图,CMEC 招标资料。1.1.2《2X115MW 燃煤电站工程通用技术规范书》1.2 工程概况2X115MW 燃煤电站工程输煤系统由码头卸煤系统、煤场堆取系统、和皮带机输送系统三部分组成,由电力设计院设计。本电站煤炭主要由海运至本电站。设计船型采用 80001 海驳船,兼顾船型 100001 海驳船。码头卸船设备采用固定式悬链斗式连续卸船机,卸船工艺布置为定机移船方案,建设靠泊 80001 海驳船卸煤码头 1 座。1.2.1 卸船系统流程设计船型 80001(兼顾 100001)海驳船,码头卸船设备采用固定式悬链斗式连续卸船机,卸船机布置为定机移船方案。8000t 海驳船—>CSU-1/2 悬链斗式连续卸船机一►C-1A/B 带式输送机―T—1 转运站,进电站煤堆场/给煤系统1.2.2 卸煤系统(由煤码头至贮煤场)在卸煤码头,由两台 5001/h 连续式卸船机将燃煤由 8000-10000 吨驳船卸下。燃煤由 C-1A.B 带式输送机运至厂内的 T-1 转运站°C-2A.B 带式输送机将煤运至 T-2 转运站。在 T-2 转运站,燃煤可经 C-7 带式输送机和斗轮机运至煤场,也可通过可控制给料量的振动出料机将煤直接运至主厂房方向。卸煤系统的带式输送机均为双路,带宽为1000mm,带速为 2.5m/s,出力为 6001/h。1.2.3 贮煤场及煤场设施煤场容量:本期煤场总贮量为 9.24 万吨,可供 2X115MW 机组燃用 30 天。煤场设有干2煤棚,容量为 5 天燃煤量。煤场设备:煤场设备采用悬臂斗轮堆取料机一台,折返式布置。堆料出力为 1200t/h,取料出力为 300t/h,堆高 12.5 米。斗轮机回转半径 35 米。贮煤场还配有两台推土机作为辅助作业设施。煤场带式输送机为单路,露天布置,双向运行。输送机带宽为1400mm,带速 2.5m/s,出力为 1200t/h。1.2.4 输出系统(从煤场至煤仓间)在 T-2 转运站和 T-3 转运站,来自煤场或码头的煤由 C-3A.B 带式输送机运至碎煤机室。在碎煤机室设有两台可逆锤式破碎机,破碎机入料粒度为 0〜50mm,出料粒度为 0〜10mm。破碎后的煤经 C-4A.B 带式输送机运至煤仓间。在煤仓间,燃煤经 C-5AB 带式输送机和犁式卸料器卸入锅炉原煤斗。输出系统的所有带式输送机(包括 C-3A.B,C-4A.B,C-5A.B 和 C-6)的带宽为 800mm,带速 2m/s,出力 300t/h。1.3 施工特点相对电厂内其它设备安装而言,输煤系统安装具有施工场地分散、转动设备多、小件设备多、专...
