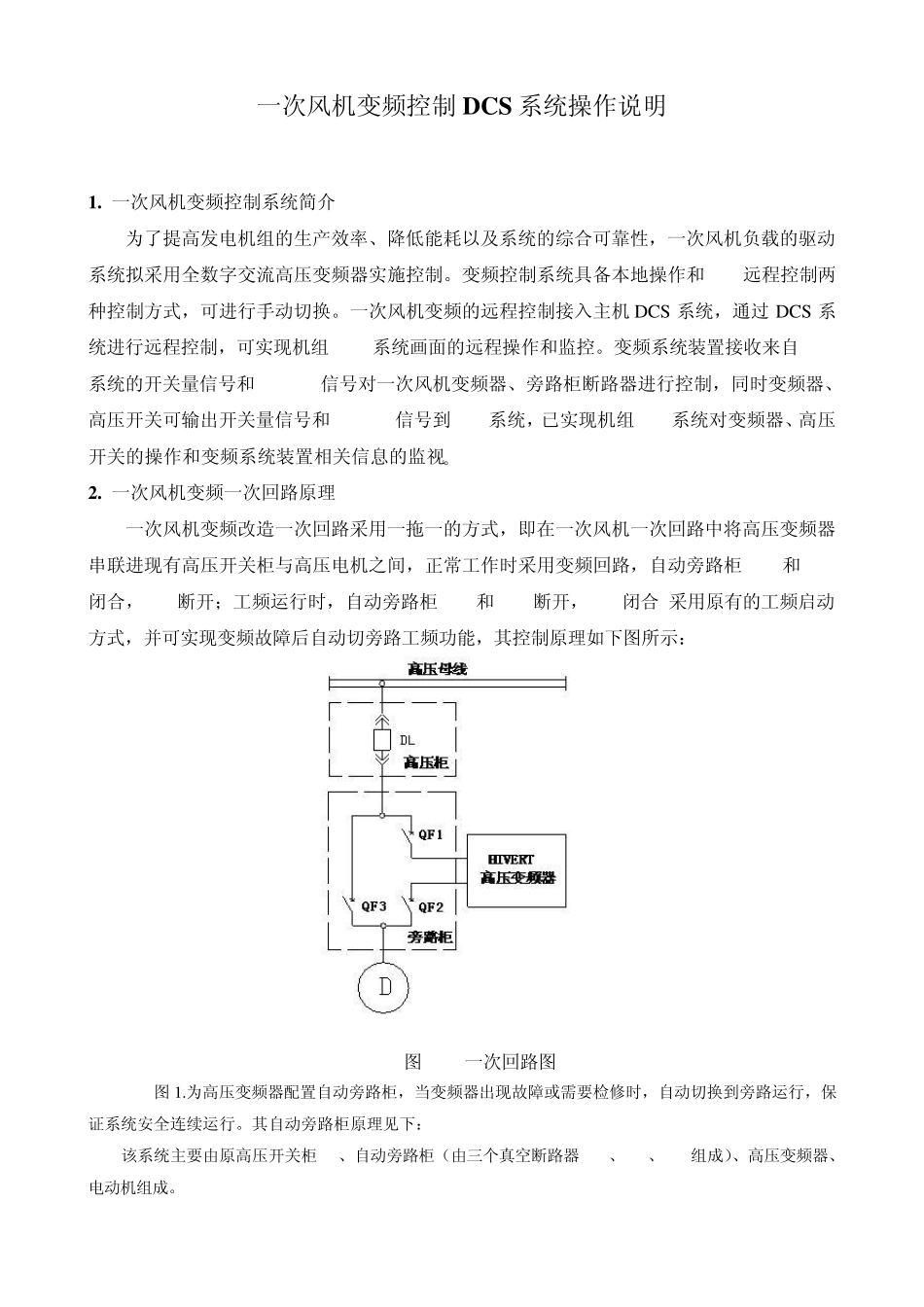

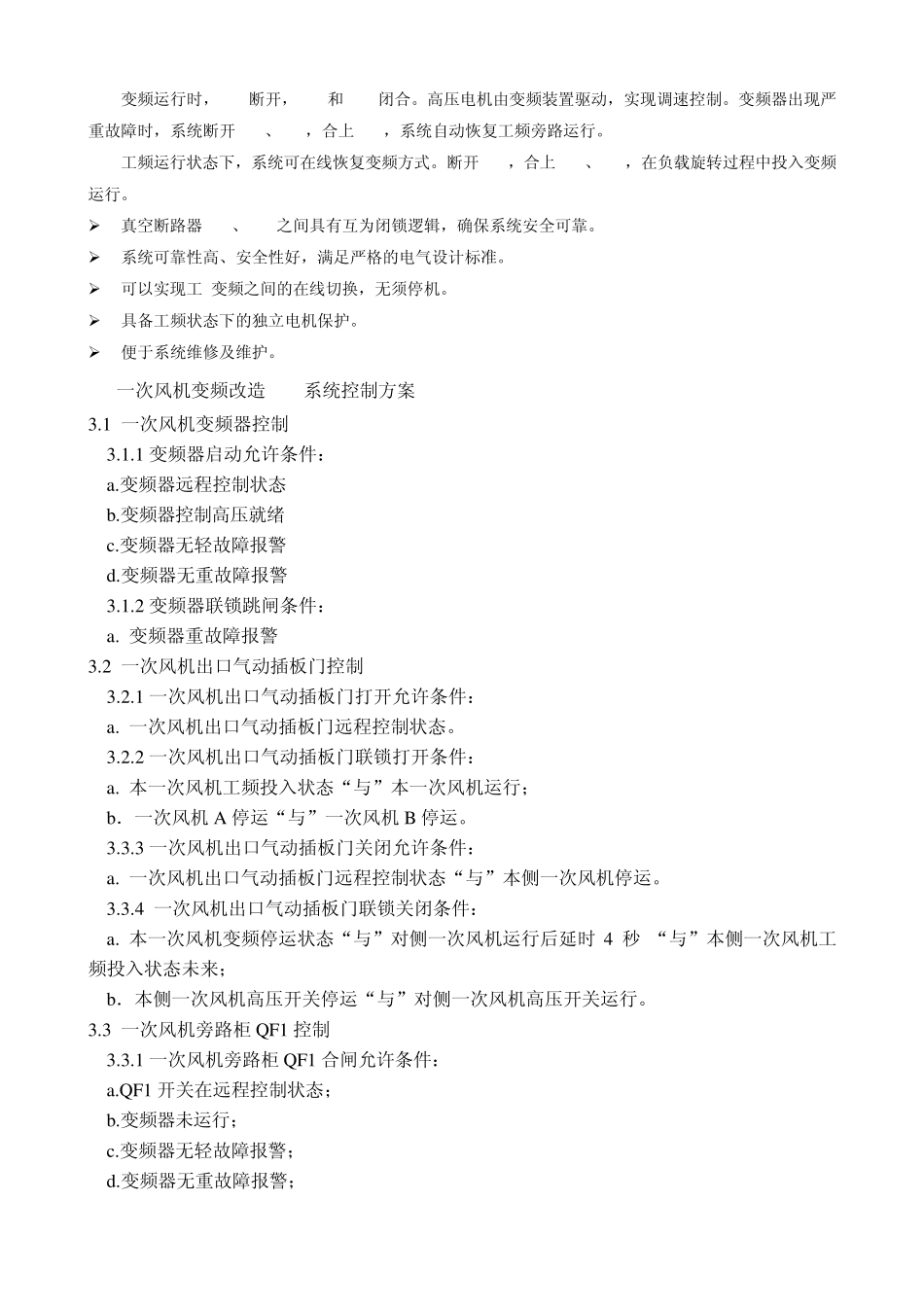

锅炉一次风机变频改造项目 DCS系统控制操作说明 批准： 朱 宏 审核： 杨明喜 编写： 闫 普 2011 年 09 月 25 日 神华亿利电厂设备技术部 一次风机变频控制DCS系统操作说明 1. 一次风机变频控制系统简介 为了提高发电机组的生产效率、降低能耗以及系统的综合可靠性，一次风机负载的驱动系统拟采用全数字交流高压变频器实施控制。变频控制系统具备本地操作和 DCS远程控制两种控制方式，可进行手动切换。一次风机变频的远程控制接入主机DCS 系统，通过 DCS 系统进行远程控制，可实现机组DCS系统画面的远程操作和监控。变频系统装置接收来自 DCS系统的开关量信号和 4-20mA信号对一次风机变频器、旁路柜断路器进行控制，同时变频器、高压开关可输出开关量信号和 4-20mA信号到 DCS系统，已实现机组DCS系统对变频器、高压开关的操作和变频系统装置相关信息的监视。 2. 一次风机变频一次回路原理 一次风机变频改造一次回路采用一拖一的方式，即在一次风机一次回路中将高压变频器串联进现有高压开关柜与高压电机之间，正常工作时采用变频回路，自动旁路柜 QF1和 QF2闭合，QF3断开；工频运行时，自动旁路柜 QF1和 QF2断开，QF3闭合,采用原有的工频启动方式，并可实现变频故障后自动切旁路工频功能，其控制原理如下图所示： 图 1. 一次回路图 图 1.为高压变频器配置自动旁路柜，当变频器出现故障或需要检修时，自动切换到旁路运行，保证系统安全连续运行。其自动旁路柜原理见下： 该系统主要由原高压开关柜 DL、自动旁路柜（由三个真空断路器 QF1、QF2、QF3组成）、高压变频器、电动机组成。 变频运行时，QF3断开，QF1和 QF2闭合。高压电机由变频装置驱动，实现调速控制。变频器出现严重故障时，系统断开 QF1、QF2，合上 QF3，系统自动恢复工频旁路运行。 工频运行状态下，系统可在线恢复变频方式。断开 QF2，合上 QF0、QF1，在负载旋转过程中投入变频运行。  真空断路器 QF2、QF3之间具有互为闭锁逻辑，确保系统安全可靠。  系统可靠性高、安全性好，满足严格的电气设计标准。  可以实现工/变频之间的在线切换，无须停机。  具备工频状态下的独立电机保护。  便于系统维修及维护。 3. 一次风机变频改造 DCS系统控制方案 3.1 一次风机变频器控制 3.1.1 变频器启动允许条件： a.变频器远程控制状态 b.变频器控制高压就绪 c.变频器无轻故障报警 d.变频器无重故障报警 3.1.2...
