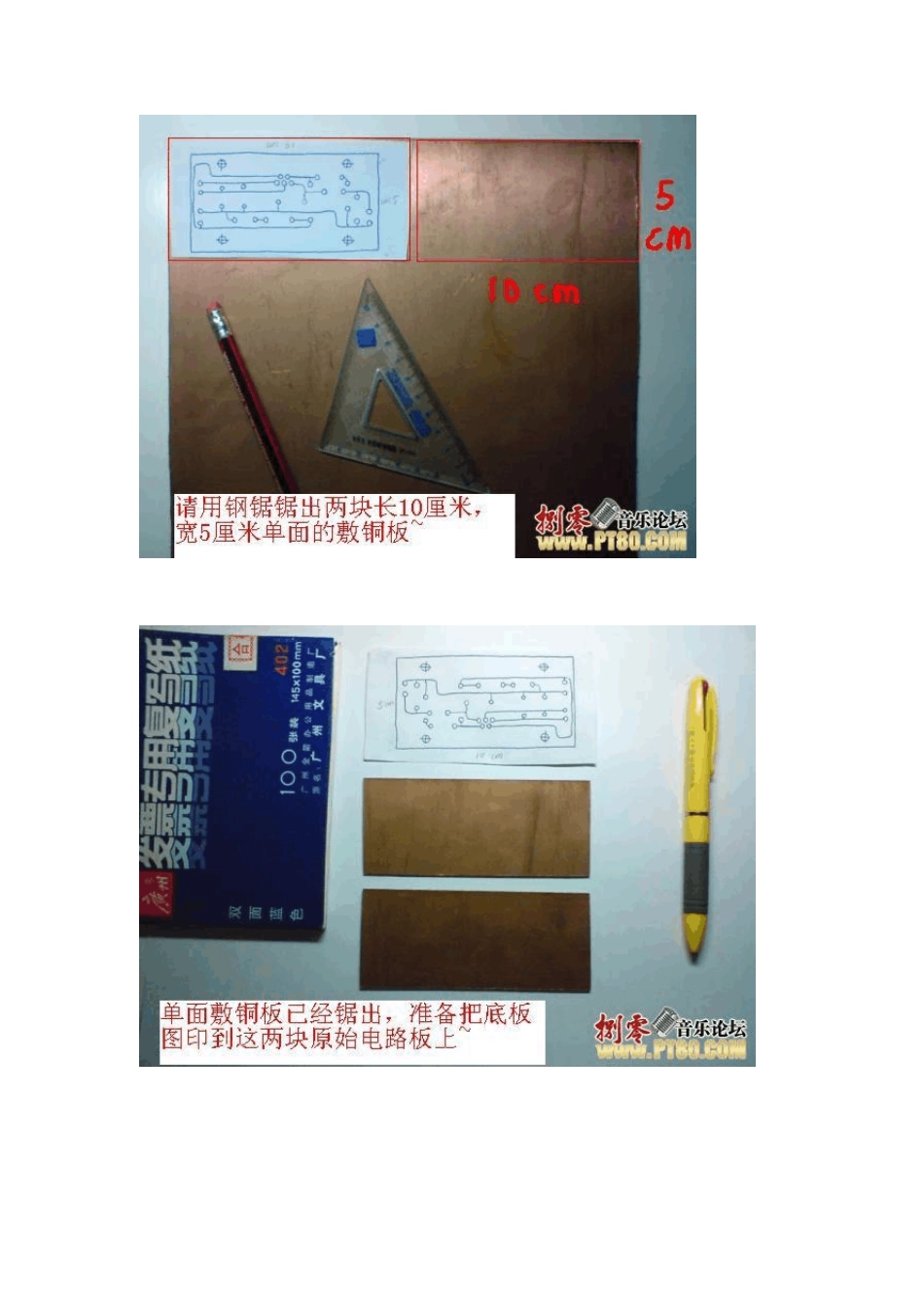

电路板的制作过程 电路板制作起来步骤比较多,所以一般人嫌麻烦就索性到网上购买了。网上购买的电路板外观比较好看,但质量比较参差,有的还出现一些错误;有的所谓镀银电路板还会出现假货,用磁铁靠近产生有吸引力的,实际是喷锡板,还含铁成分,太可恶了,所以选购时一定要小心。 正因为自己制作电路板的都是铜质走线,所以单以这一优点已非常诱人。自己制作电路板的方法一般有几种:有的人喜欢用热传印,有的人喜欢用刀刻法,有的喜欢油漆描画腐蚀法。这些办法我也使用过了,我还是喜欢简单直接的原始方法——油漆描画腐蚀法。 下面,我来介绍这款 LM 1875 功放电路板的制作方法。 1.把设计图片打印出来,并在复印机上稍微放大到与元件最合适的尺寸。当然,你也可以直接用笔把图案临摹下来。因为发烧杂志那设计图是正面图来的(属于壅根焊接方式,不太适合初学者使用),那我就把它转化底板图。这类似照镜子的原理一样,图像左右会反过来。也有人称之为镜面效果。具体做法就是把图案放到复印纸描一次,反过来就可以得到底板图了。 2 .到电子商店或者在网上买一块厚的大敷铜板,用手钢锯裁出两块小敷铜板,尺寸为宽5 厘米,长1 0 厘米。然后同样用复印纸,把底板图直接印到小敷铜板上。 3 .印图已经结束,接着就是准备给底板图上油漆,在上油漆之前要看清楚零件安装位置,要根据实际的零件尺寸,适当调整一下位置。我画出来了,应该没有错吧,呵呵…… 4 .底板涂漆时当然要买点油漆和天娜水了。其实使用的分量很少的。使用时注意安全,一般要在通风没有明火的地方进行操作,毕竟天娜水是易然液体。 5 .在化工店或者网上可以买到很便宜的腐蚀化学品——三氯化铁。找小塑料盆,把描画好的电路板放下去,加入少许的水,刚没过电路板就可以了。然后,把约 3 0 克的三氯化铁放到盆子开始腐蚀。腐蚀过程加入几口生锈的铁钉,铁铜的置换反应会加快,并偶尔摇动一下盆子,腐蚀速度也会加快。约 3 0 分钟吧,腐蚀就完成了。 6 .钻孔前要用小铁锤和铁钉给钻孔位置冲痕,这样钻起来就更准确,不容易移位。钻孔时根据不同零件脚的大小选择不同的钻头。 7 .最后一个步骤就是给电路板的走线涂上一层酒精松香水,作用是既可以助焊,又可以防止铜箔走线被空气氧化,一举两得。 8 .电路板制作完毕。
