一灯单控、一灯双控、一灯三控、一灯多控照明电路图

一灯单控、一灯双控、一灯三控、一灯多控照明电路图_第1页
1/15
一灯单控、一灯双控、一灯三控、一灯多控照明电路图_第2页
2/15
一灯单控、一灯双控、一灯三控、一灯多控照明电路图_第3页
3/15

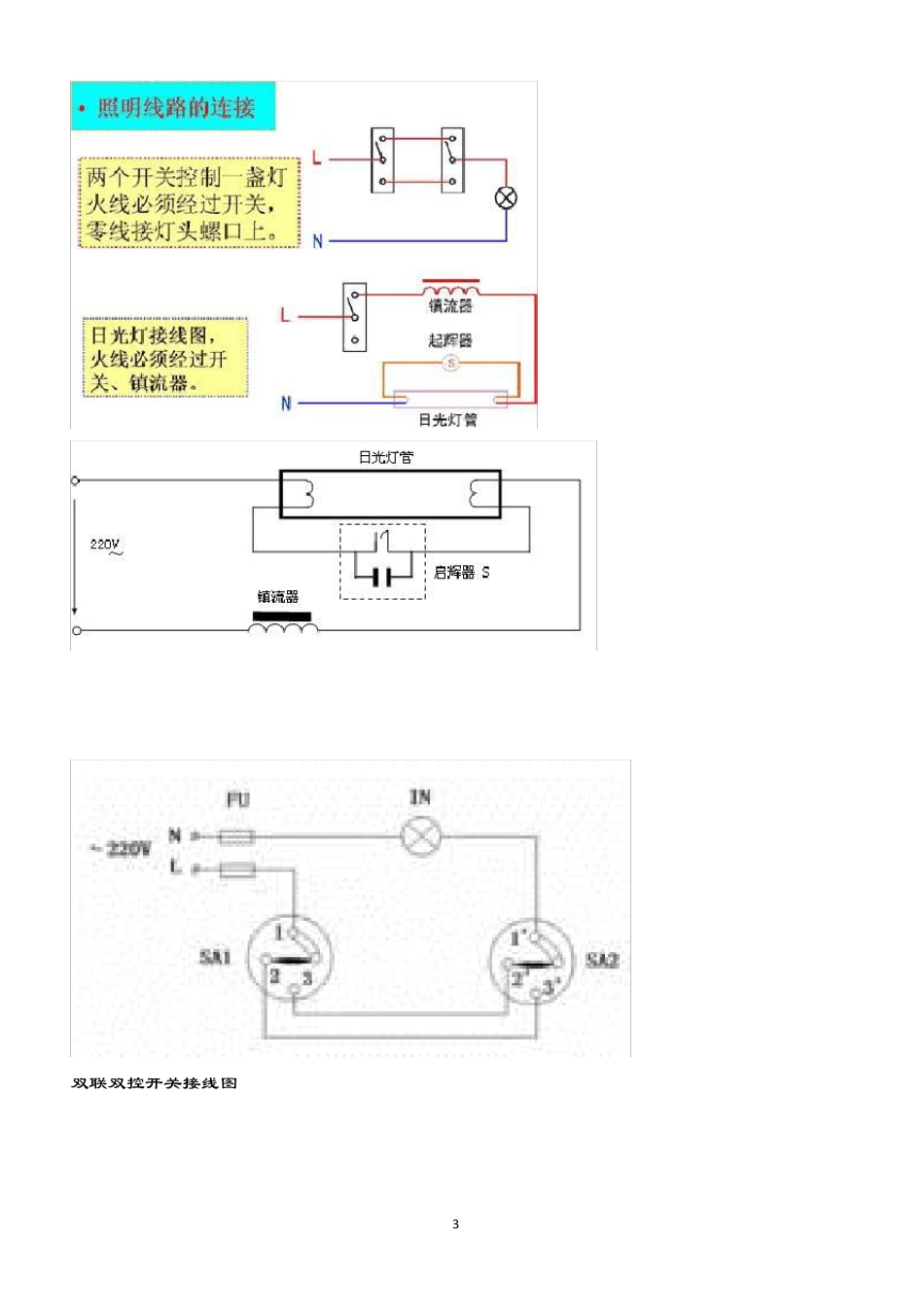

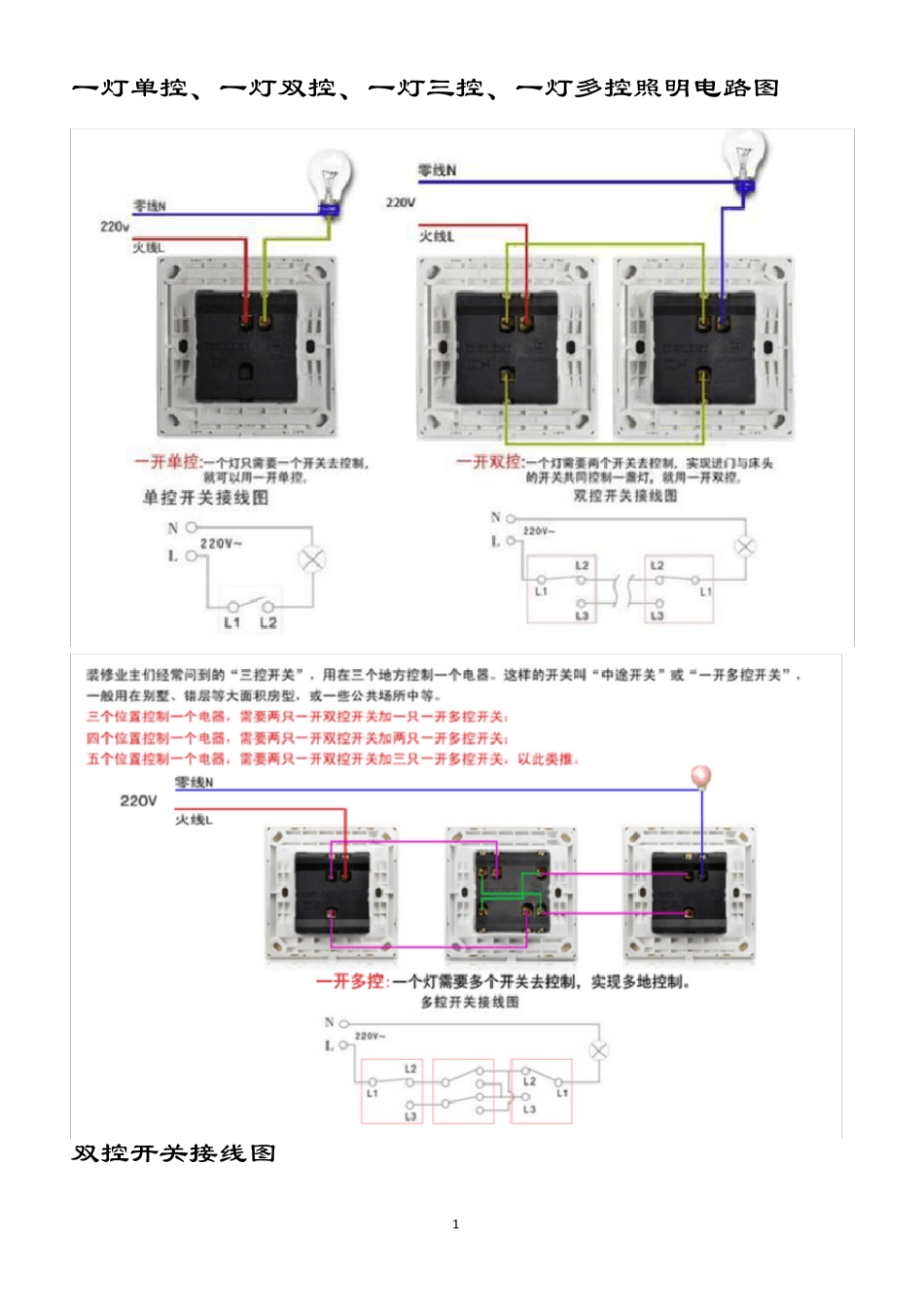

1 一灯单控、一灯双控、一灯三控、一灯多控照明电路图 双控开关接线图 2 三控开关接线图 日光灯接线图 3 双联双控开关接线图 4 开关接线图一 5 双控开关接线图二 双控开关接线图三 单联双控开关接线原理图 双联或多联双控开关接线原理参照此图即可 6 7 单联双控开关接线/物件图 双联或多联双控开关接线原理参照此图即可 8 单联多控开关接线原理图 双联或多联多控开关接线原理参照此图即可 9 单联多控开关接线物件图 双联或多联多控开关接线原理参照此图即可 10 单联双控开关接线图、单联多控开关接线原理图/比较图 1 1 单联双控开关接线图、单联多控开关接线图/比较图 12 楼梯间双控开关接线图及实物连线图 双联双控开关接线图,整理双联双控开关接线图的三种接线方法 13 特别提醒,采用省线法,虽然节省些导线,但安全隐患非常大,特别是使用的开关质量不好时,常由于切换接线端时,由于开关分离不彻底,比较容易导致开关内部短路,从而导致整个线路短路,烧毁电表保险丝,如果使用了一段时间之后,这种表现尤为突出。因此不提倡使用这种省线法布线。 14 15 一灯三控接线图 三个位置控制一个灯,需要两只双控开关加一只中途开关; 四个位置控制一个灯,需要两只双控开关加两只中途开关; 五个位置控制一个灯,需要两只双控开关加三只中途开关,以此类推。在电线排设上,同双控的排线一样都是排双线,只要注意两个双控开关装配在双线的前后两端,中途开关装配在中间即可(中途开关在中间实现两条电线的换向通断)。 双控开关好买,中途开关不好买而且巨贵,不过可以自己动手改制。简单的办法是买一个两开双控开关,中间用 502 胶水点一下,让两个双控开关一起联动,就是中途开关了。 接线可看下面的原理图。

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。
