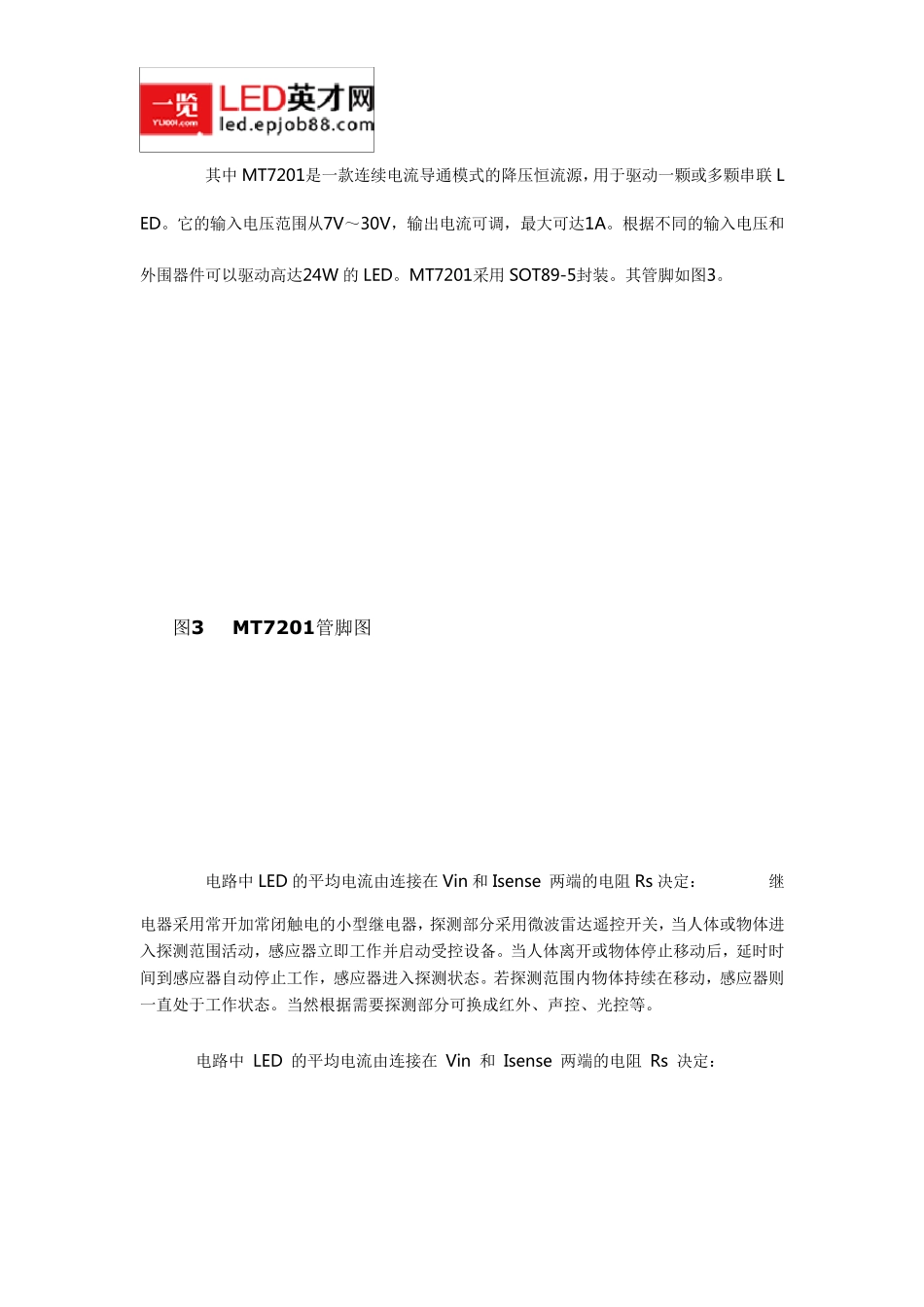

一种新型 LED 应急灯控制电路设计 应急灯主要用于正常照明电源切断或电网失电后，提供应急照明的场所，常用于厂矿、机关、学校、建筑及隧道内。国内使用的应急照明系统以自带电源独立控制型为主，正常电源接自普通照明供电回路中，平时对应急灯电池充电，当正常电源切断时，备用电源(电池)自动供电。这种形式的应急灯每个灯具内部都有变压、稳压、充电、逆变、电池等大量的电子元器件，应急灯在使用、检修、故障时电池均需充放电。 另一种是电源集中控制型，应急灯内无独立电源，正常照明电源故障时，由集中供电系统供电。在这种形式的应急照明系统中，所有灯具内部复杂的电子电路被省略了，应急照明灯具与普通的灯具无异，集中供电系统设备在专用的房间内。 现在大部分 led 灯具和普通灯具的应急照明所用控制电源复杂程度相同,且每个控制电源的功率是固定的，不能根据实际需要调节。本文设计的LED 应急控制电路是一个完整独立的系统，可与不同功率的led 驱动电源配合使用，简单方便，使用灵活。 一、新型 LED 应急照明原理及优缺点 这种新型 LED 应急照明原理框图如下： 图1 新型 LED 应急照明灯具原理框图 当市电正常时 LED 驱动电源给控制板供电，驱动光源发光。市电通过充电器给电池充电。电池充满后由保护电路切断电源，停止充电。当市电停电或拉闸后，由电池给光源应急部分提供电源，通过应急控制电路给应急光源部分供电。 本设计中，应急光源可以是正常照明光源整体，也可以是它一部分;正常照明光源与应急照明光源可以单独分开，也可以做成一个整体。只要将外围电路稍作调整即可。 应急控制电路是本设计的一个比较新颖和独特的地方。它主要由MT7201芯片、外围电路、继电器组成。配合外部检测部分可以设计成微波雷达检测应急照明、红外探测应急照明、声控、光控等多种形式。 这种应急控制电路决定了该设计的新型 LED 应急照明灯具电气布局与现在常用的应急灯具有很大不同。现在常用应急灯具内部都由变压、稳压、充电、逆变、电池等电路组成，后端再接 LED 驱动电源给 led 光源供电。其优点是普通灯具和led 灯具都可以使用，应用范围广。缺点是电子元器件多，检修困难，故障率高;且设计好后功率等级固定的调整不便，正常供电时电路都在工作，功耗较高 二、应急控制电路原理及试验结果 本设计的应急电路是专用于 LED 灯具的，它只需调整很少的元器件，即可与外围led电源等配合应用于不同功率的LED灯具中;...
