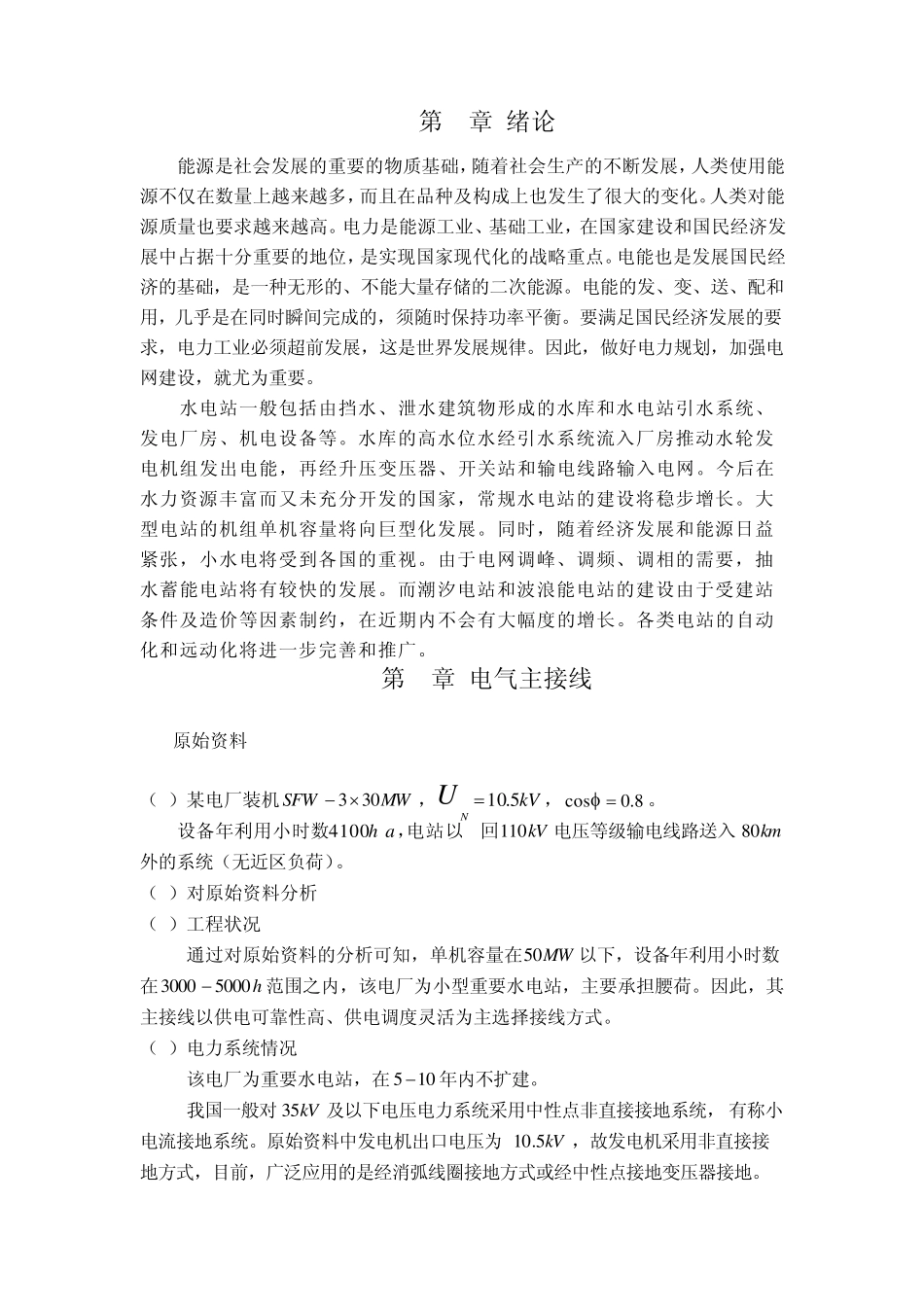

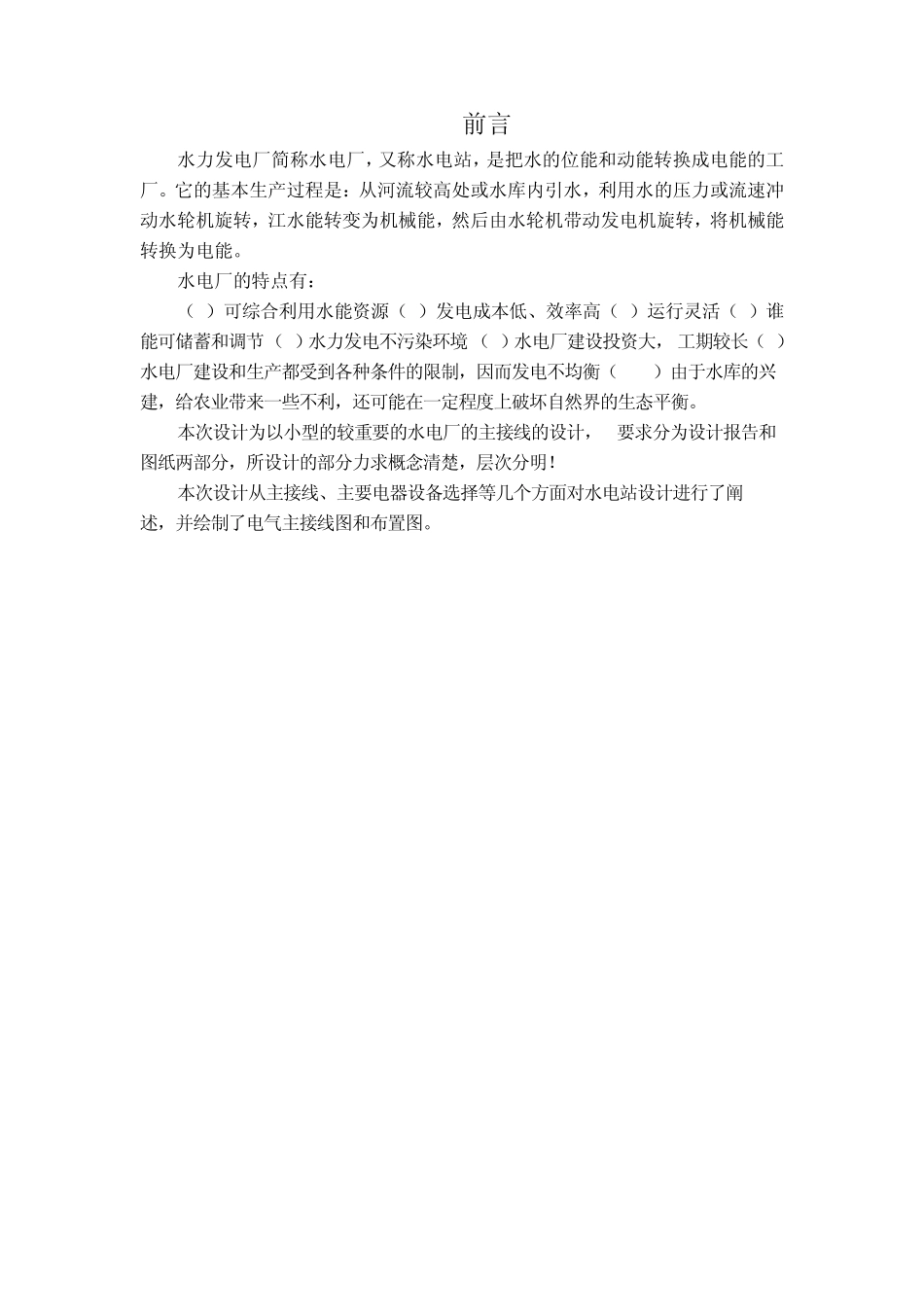

前言 水力发电厂简称水电厂，又称水电站，是把水的位能和动能转换成电能的工厂。它的基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，江水能转变为机械能，然后由水轮机带动发电机旋转，将机械能转换为电能。 水电厂的特点有： （1）可综合利用水能资源（2）发电成本低、效率高（3）运行灵活（4）谁能可储蓄和调节（5）水力发电不污染环境 （6）水电厂建设投资大，工期较长（7）水电厂建设和生产都受到各种条件的限制，因而发电不均衡（8）由于水库的兴建，给农业带来一些不利，还可能在一定程度上破坏自然界的生态平衡。 本次设计为以小型的较重要的水电厂的主接线的设计，要求分为设计报告和图纸两部分，所设计的部分力求概念清楚，层次分明！ 本次设计从主接线、主要电器设备选择等几个方面对水电站设计进行了阐述，并绘制了电气主接线图和布置图。 第1章 绪论 能源是社会发展的重要的物质基础，随着社会生产的不断发展，人类使用能源不仅在数量上越来越多，而且在品种及构成上也发生了很大的变化。人类对能源质量也要求越来越高。电力是能源工业、基础工业，在国家建设和国民经济发展中占据十分重要的地位，是实现国家现代化的战略重点。电能也是发展国民经济的基础，是一种无形的、不能大量存储的二次能源。电能的发、变、送、配和用，几乎是在同时瞬间完成的，须随时保持功率平衡。要满足国民经济发展的要求，电力工业必须超前发展，这是世界发展规律。因此，做好电力规划，加强电网建设，就尤为重要。 水电站一般包括由挡水、泄水建筑物形成的水库和水电站引水系统、发电厂房、机电设备等。水库的高水位水经引水系统流入厂房推动水轮发电机组发出电能，再经升压变压器、开关站和输电线路输入电网。今后在水力资源丰富而又未充分开发的国家，常规水电站的建设将稳步增长。大型电站的机组单机容量将向巨型化发展。同时，随着经济发展和能源日益紧张，小水电将受到各国的重视。由于电网调峰、调频、调相的需要，抽水蓄能电站将有较快的发展。而潮汐电站和波浪能电站的建设由于受建站条件及造价等因素制约，在近期内不会有大幅度的增长。各类电站的自动化和远动化将进一步完善和推广。 第2章 电气主接线 2.1原始资料 （1）某电厂装机MWSFW303，kVUN5.10，8.0cos 。 设备年利用小时数ah4100，电站以2回kV110电压等级输电线路送入km80外的系统（无近区负荷）。 （2）对原始资料分析 （...
